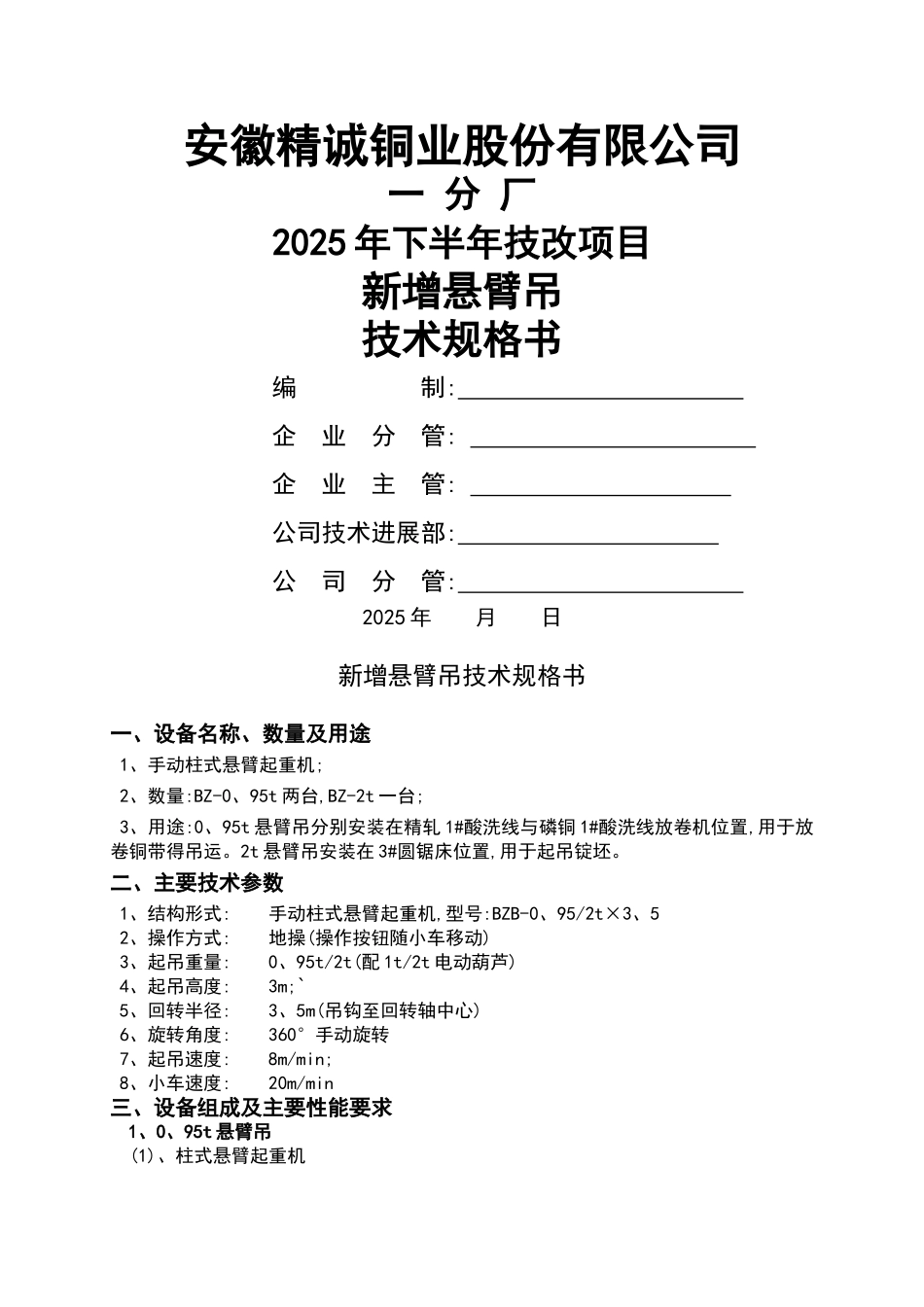

安徽精诚铜业股份有限公司一 分 厂2025 年下半年技改项目新增悬臂吊技术规格书编 制: 企 业 分 管: 企 业 主 管: 公司技术进展部: 公 司 分 管: 2025 年 月 日新增悬臂吊技术规格书一、设备名称、数量及用途1、手动柱式悬臂起重机;2、数量:BZ-0、95t 两台,BZ-2t 一台;3、用途:0、95t 悬臂吊分别安装在精轧 1#酸洗线与磷铜 1#酸洗线放卷机位置,用于放卷铜带得吊运。2t 悬臂吊安装在 3#圆锯床位置,用于起吊锭坯。二、主要技术参数1、结构形式: 手动柱式悬臂起重机,型号:BZB-0、95/2t×3、52、操作方式: 地操(操作按钮随小车移动)3、起吊重量: 0、95t/2t(配 1t/2t 电动葫芦)4、起吊高度: 3m;`5、回转半径: 3、5m(吊钩至回转轴中心)6、旋转角度: 360°手动旋转7、起吊速度: 8m/min;8、小车速度: 20m/min三、设备组成及主要性能要求1、0、95t 悬臂吊(1)、柱式悬臂起重机①、工字钢选用 32A#(要求提供质保书,尺寸符合国家标准),工字钢采纳整根材料(无焊接连接);制造厂家提供立柱、悬臂梁截面尺寸图纸,供议标、制造审核与验收使用。②、立柱直径不小于 φ400mm,壁厚不小于 10mm;③、旋转机构轴承选用平面轴承及调心轴承,正宗瓦房店或洛阳轴承厂得产品。(2)、电动葫芦①、电动葫芦总成(含钢丝绳、吊钩)选用江阴产“凯澄牌”(提供质保书),型号:CD11-6D,起吊重量:1t,起吊高度:3m,起升速度:8m/min,小车行走速度:20m/min;②、电动葫芦升降电机型号:ZD122-4 1、5kW 1380r/min;③、电动葫芦行走电机型号:ZDY111-4 0、4kW 1380r/min。(3)、电控部分①、电动葫芦控制箱型号:XLD5 ,额定电压:380V,控制电压:36V;②、电气采纳正泰产品,总控制接触器选用 CJX2－2501/36V 型、升降控制接触器选用 CJX2－1801/36V 型、行走控制接触器选用 CJX2－0901/36V 型,断路器选用DZ47-3P/16A 型,变压器选用 BKC-50VA 380V/36V;③、电缆选用无锡华美电缆厂产品(提供产品合格证、质保书);④、选用带总停开关四档按钮(QA1A-4),随电动葫芦原配(包括悬挂八芯控制电缆及电缆悬挂钢丝绳);⑤、吊钩升降行程开关选用 LX10-12 500V 10A 型,行走控制行程开关选用 LX19-121 500V 5A 型。2、2t 悬臂吊(1)、柱式悬臂起重机①、工字钢选用 36A#(要求提供质保书,尺寸符合国家标准),工字钢采纳整根材料(无焊接连接);制造厂家提供立柱、悬臂梁截面尺寸图纸,供议标、制造审核与验收使用。②、立柱直径不小于 φ420mm,壁厚不小于 1...
