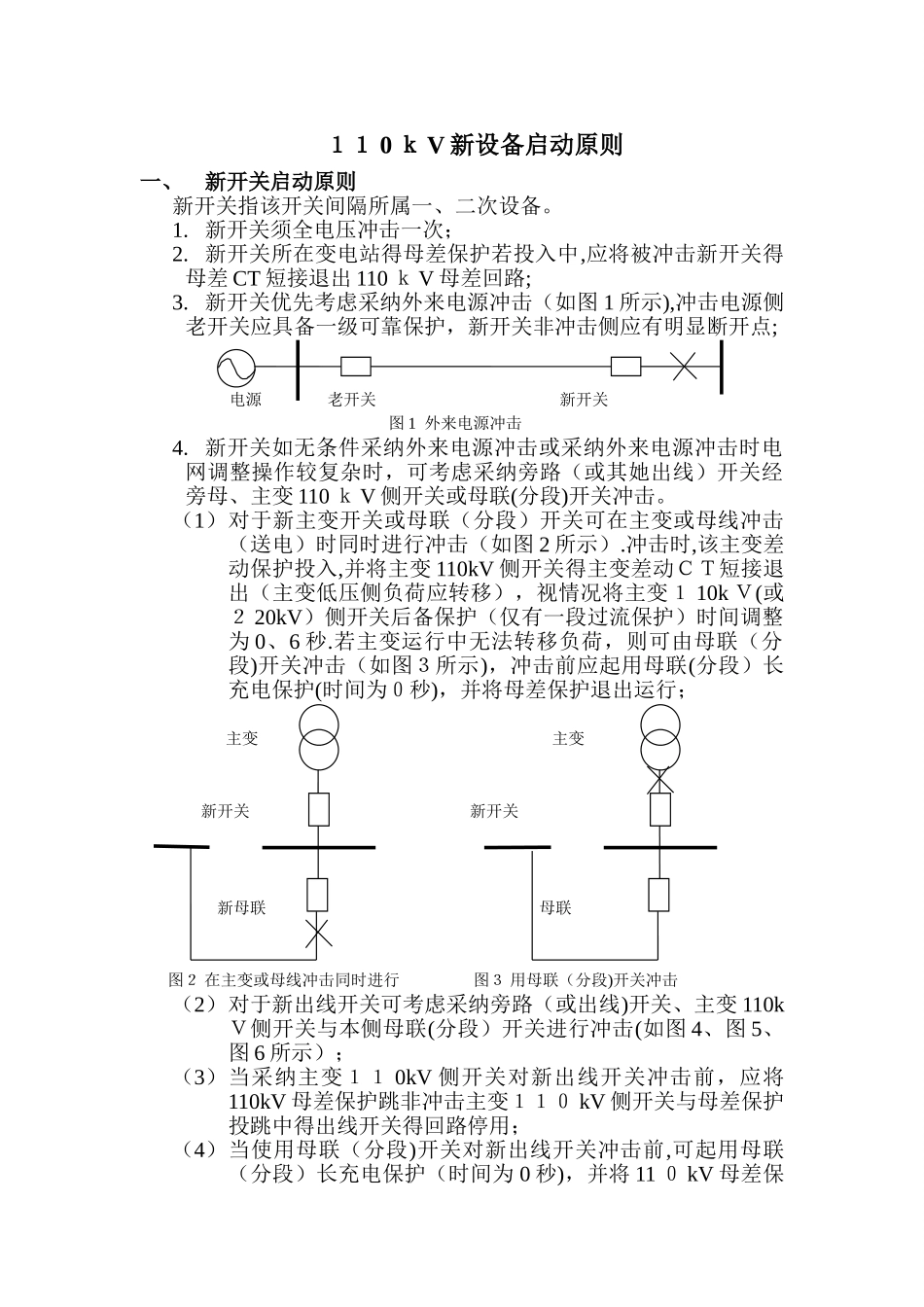

１１ 0 ｋ V 新设备启动原则一、新开关启动原则新开关指该开关间隔所属一、二次设备。1. 新开关须全电压冲击一次；2. 新开关所在变电站得母差保护若投入中,应将被冲击新开关得母差 CT 短接退出 110 ｋ V 母差回路;3. 新开关优先考虑采纳外来电源冲击（如图 1 所示),冲击电源侧老开关应具备一级可靠保护，新开关非冲击侧应有明显断开点; 电源 老开关 新开关 图 1 外来电源冲击4. 新开关如无条件采纳外来电源冲击或采纳外来电源冲击时电网调整操作较复杂时，可考虑采纳旁路（或其她出线）开关经旁母、主变 110 ｋ V 侧开关或母联(分段)开关冲击。（1）对于新主变开关或母联（分段）开关可在主变或母线冲击（送电）时同时进行冲击（如图 2 所示）.冲击时,该主变差动保护投入,并将主变 110kV 侧开关得主变差动ＣＴ短接退出（主变低压侧负荷应转移），视情况将主变１ 10k Ｖ(或２ 20kV）侧开关后备保护（仅有一段过流保护）时间调整为 0、6 秒.若主变运行中无法转移负荷，则可由母联（分段)开关冲击（如图３所示)，冲击前应起用母联(分段）长充电保护(时间为０秒)，并将母差保护退出运行； 主变 主变 新开关 新开关 新母联 母联图２ 在主变或母线冲击同时进行 图３ 用母联（分段)开关冲击（2）对于新出线开关可考虑采纳旁路（或出线)开关、主变 110kＶ侧开关与本侧母联(分段）开关进行冲击(如图 4、图 5、图 6 所示）；（3）当采纳主变１１ 0kV 侧开关对新出线开关冲击前，应将110kV 母差保护跳非冲击主变１１０ kV 侧开关与母差保护投跳中得出线开关得回路停用；（4）当使用母联（分段)开关对新出线开关冲击前,可起用母联（分段）长充电保护（时间为 0 秒)，并将 11 ０ kV 母差保护停用;电源 主变 电源 线路 老开关 母联 旁路 开关 新开关 新开关 新开关 图 4 旁路或出线开关冲击 图 5 用主变开关冲击 图 6 母联（分段)开关冲击5. 对新开关做二次带负荷试验时，在试验系统中(除试验保护外）不允许无保护运行,新开关做二次带负荷试验得原则:（1）新开关作为受电侧开关时，电源侧得老开关保护应对包括新开关在内得全线有足够得灵敏度；（2）新开关作为电源侧开关时，可采纳串供方式。与之串供得老开关保护定值应对包括新开关在内得全线有足够得灵敏度.若老开关为主变开关或母联(分段）开关时,应将主变１ 1 ０ kV侧得后备保护定值按全线有 1、5 倍灵敏度调整且时间...
