方圆渐变段CAD三维建模教程

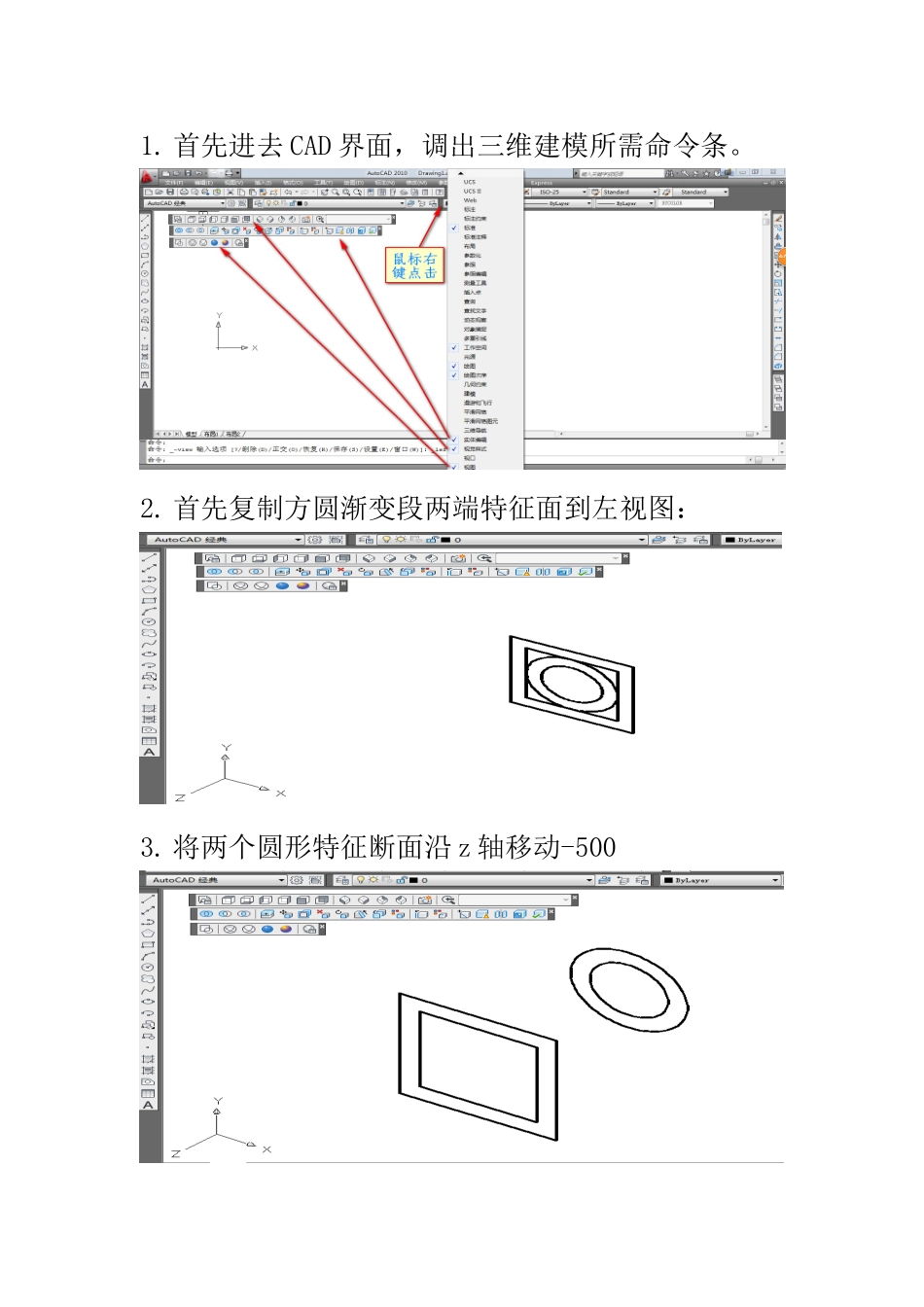

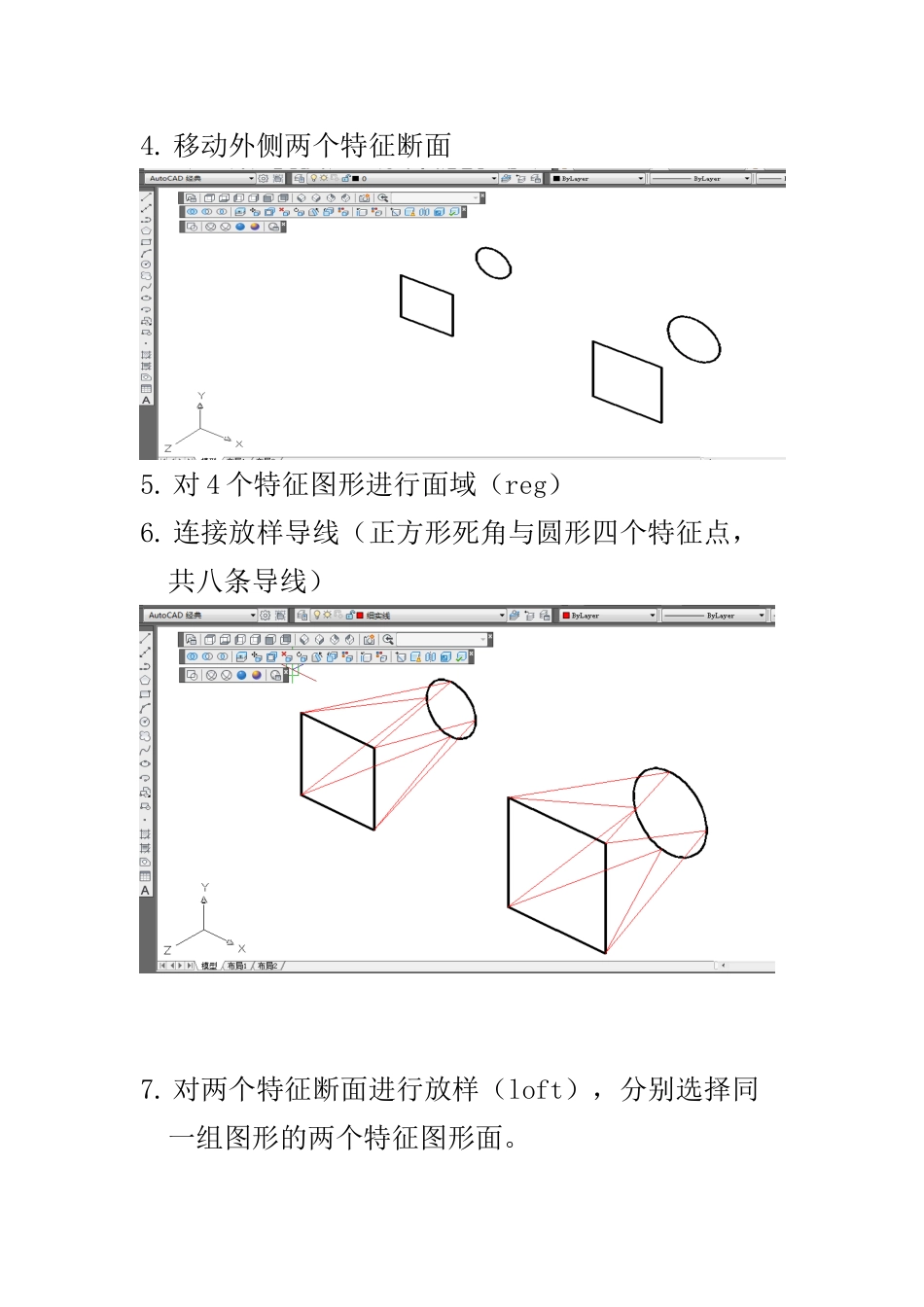

方圆渐变段 CAD 三维建模教程方圆渐变段平面图：方圆渐变段三维模型图：1. 首先进去 CAD 界面，调出三维建模所需命令条。2. 首先复制方圆渐变段两端特征面到左视图：3. 将两个圆形特征断面沿 z 轴移动-5004. 移动外侧两个特征断面5. 对 4 个特征图形进行面域（reg）6. 连接放样导线（正方形死角与圆形四个特征点，共八条导线）7. 对两个特征断面进行放样（loft），分别选择同一组图形的两个特征图形面。8.输入导向（g），选择刚才所画八根导线，点击回车。9.转换到真实视觉样式内查看是否放样成功。10.重复上次放样步骤对下一组图形进行导向放样。11.两组方圆渐变面放样成功后，二维模式下将圆形面圆心放于同一点。12.对两组方圆渐变实体进行差集处理（su），先选择较大实体、回车、在选择较小实体，完成差集，切换到真实视觉样式内。13.对背景进行渲染处理（输入 V,新建，输入视图名称（三维渲染），选择背景里的渐变色，根据要求进行三色选择）。
