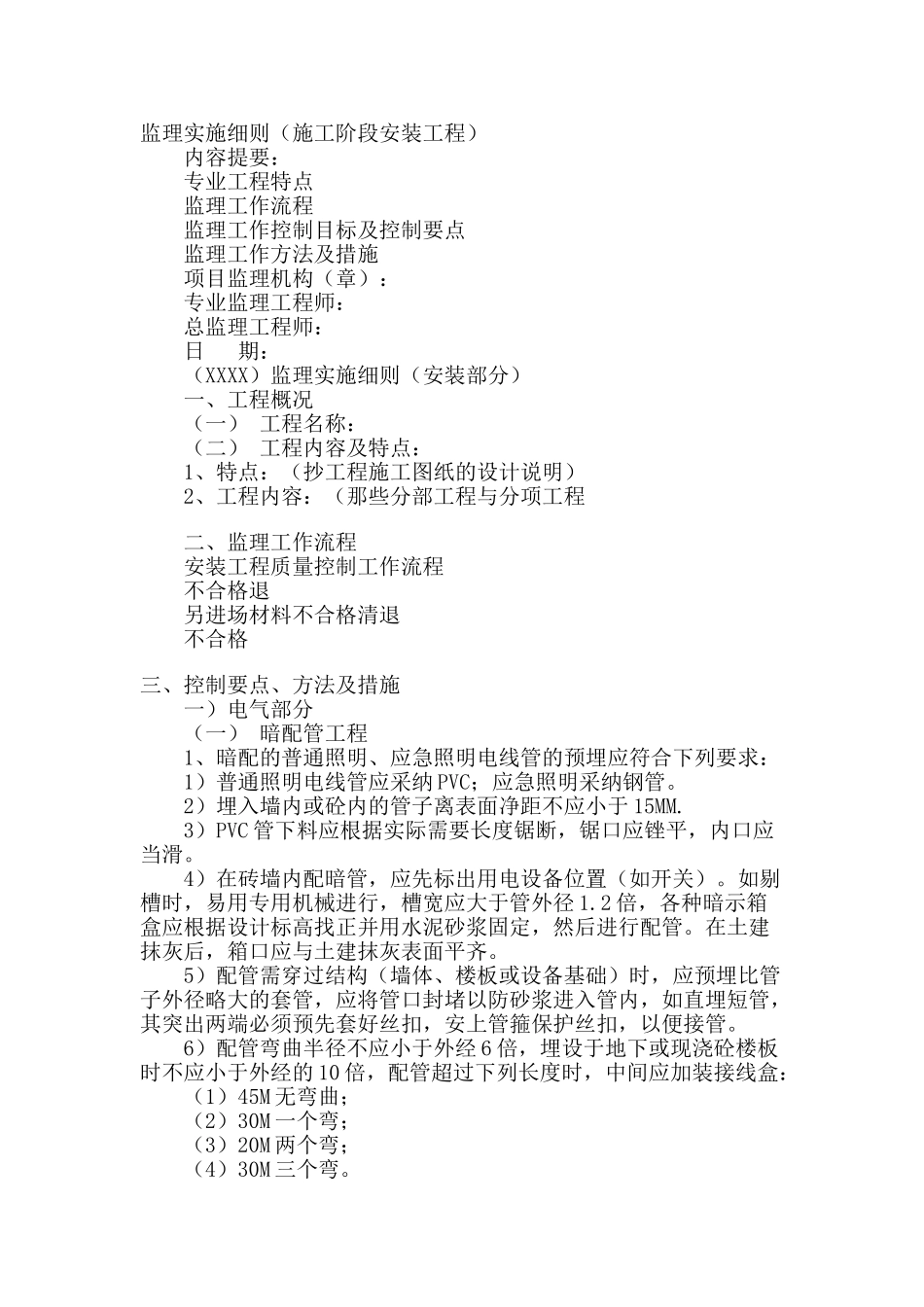

监理实施细则（施工阶段安装工程） 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： （XXXX）监理实施细则（安装部分） 一、工程概况 （一） 工程名称： （二） 工程内容及特点： 1、特点：（抄工程施工图纸的设计说明） 2、工程内容：（那些分部工程与分项工程 二、监理工作流程 安装工程质量控制工作流程 不合格退 另进场材料不合格清退 不合格三、控制要点、方法及措施 一）电气部分 （一） 暗配管工程 1、暗配的普通照明、应急照明电线管的预埋应符合下列要求： 1）普通照明电线管应采纳 PVC；应急照明采纳钢管。 2）埋入墙内或砼内的管子离表面净距不应小于 15MM. 3）PVC 管下料应根据实际需要长度锯断，锯口应锉平，内口应当滑。 4）在砖墙内配暗管，应先标出用电设备位置（如开关）。如剔槽时，易用专用机械进行，槽宽应大于管外径 1.2 倍，各种暗示箱盒应根据设计标高找正并用水泥砂浆固定，然后进行配管。在土建抹灰后，箱口应与土建抹灰表面平齐。 5）配管需穿过结构（墙体、楼板或设备基础）时，应预埋比管子外径略大的套管，应将管口封堵以防砂浆进入管内，如直埋短管，其突出两端必须预先套好丝扣，安上管箍保护丝扣，以便接管。 6）配管弯曲半径不应小于外经 6 倍，埋设于地下或现浇砼楼板时不应小于外经的 10 倍，配管超过下列长度时，中间应加装接线盒： （1）45M 无弯曲； （2）30M 一个弯； （3）20M 两个弯； （4）30M 三个弯。 2、施工单位进行预留工作后须填写《隐蔽工程验收证书》（即自检报告，表格由乙方自己备），报送监理，由监理工程师复检签字认可后方可进入下一道工序。自检报告经双方签字后，一式两份，由监理方、乙方分别保存归档。 （二） 建筑电气照明安装工程 1、质量标准 1）保证项目（PVC 敷设工程） A.导线间和导线对地间的绝缘电阻值必须大于 0.5MΩ。 B.PVC 电线管弯曲半径应大于 6D，弯扁度应小于 0.01D. 2）基本项目 A.连接紧密，管口光滑，护口齐全，明配管及其支架，吊架应平直牢固，排列整齐，管子弯曲处无明显折皱，油漆防腐完整，暗配管保护层大于 15MM；用锁紧螺母固定的管口，管子露出锁紧螺母的螺纹为 2～4 扣。线路进入电器设备和器具的管口位置正确。 B.盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒箱内...
