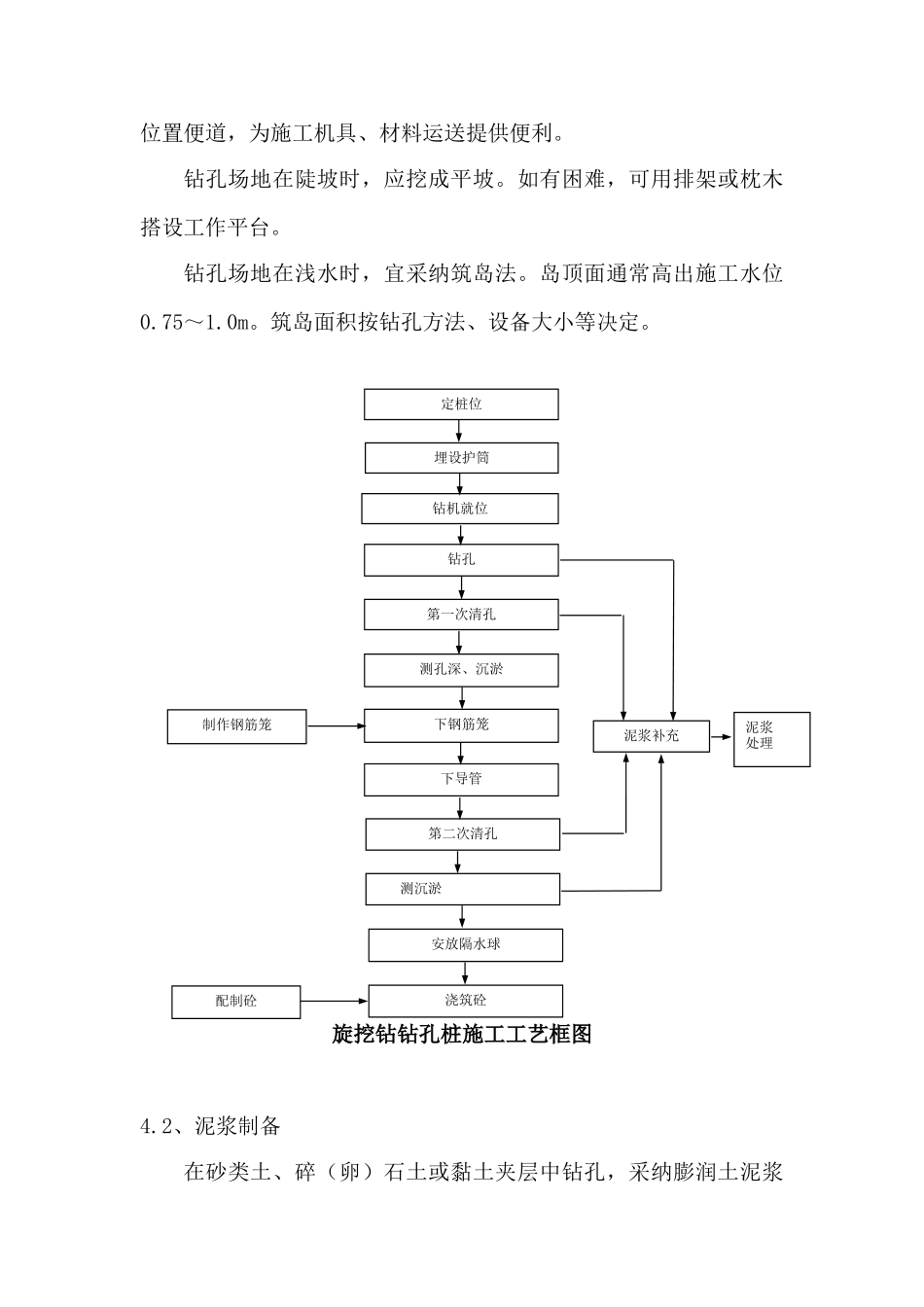

旋挖钻灌注桩作业技术交底1、目的明确桥梁桩基旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2、编制依据1.《公路桥涵施工技术法律规范》（JGJ041-2000）；2.《公路工程基桩动测技术规程》（JTG/T F81-01-2025）3. 《公路工程施工安全技术规程》（JTJ 076-95）4.《生产经营单位安全生产事故应急预案编制导则》（AQ/T9002-2025）3、适用范围适用于各种土质层和砂类土、碎（卵）石土或中等硬度以下基岩的桩基施工。施工前应根据不同的地质采纳不等的钻头。目前国内常用的德国产BG系列和意大利的R系列旋挖钻机。4、施工方法及工艺要求 施工工艺见施工工艺流程图4.1、施工准备 钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，须作准备工作如下：首先确定钻孔桩位：根据基线控制网及桥墩设计坐标，用全站仪精确放出桩位。钻孔场地在旱地且施工期间地下水位在原地面以下大于 1m 者，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。钻孔场地在浅水时，宜采纳筑岛法。岛顶面通常高出施工水位0.75～1.0m。筑岛面积按钻孔方法、设备大小等决定。旋挖钻钻孔桩施工工艺框图4.2、泥浆制备 在砂类土、碎（卵）石土或黏土夹层中钻孔，采纳膨润土泥浆定桩位埋设护筒钻机就位钻孔第一次清孔测孔深、沉淤下钢筋笼下导管第二次清孔测沉淤 安放隔水球浇筑砼泥浆补充泥浆处理制作钢筋笼配制砼护壁。在黏性土中钻孔，当塑性指数大于 15，可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。4.3、埋设护筒 钻孔前设置坚固、不漏水的孔口护筒。护筒内径大于钻头直径，使用旋转钻机钻孔比钻头大约 20cm，护筒顶面高出施工水位或地下水位 2m，埋设钢护筒，护筒内径比桩径大 20cm，还需满足孔内泥浆面的高度要求，在旱地或筑岛时还高出施施工场地面 0.2-0.3m。护筒埋置深度符合下列规定：岸滩上，黏性土不小于 1m，砂类土不小于 2m。当表层土松软时，将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差...
