普通框架结构手算计算书

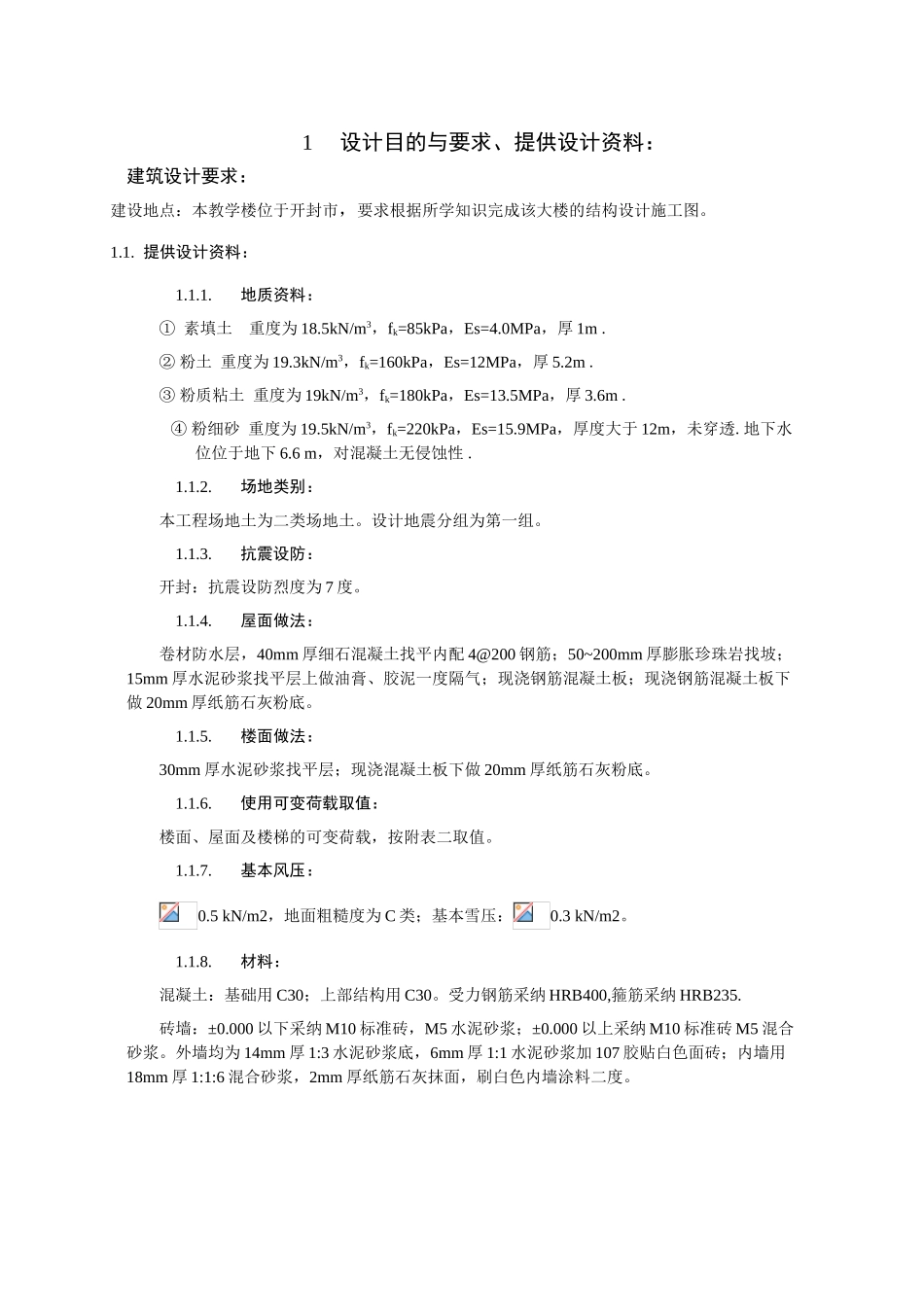

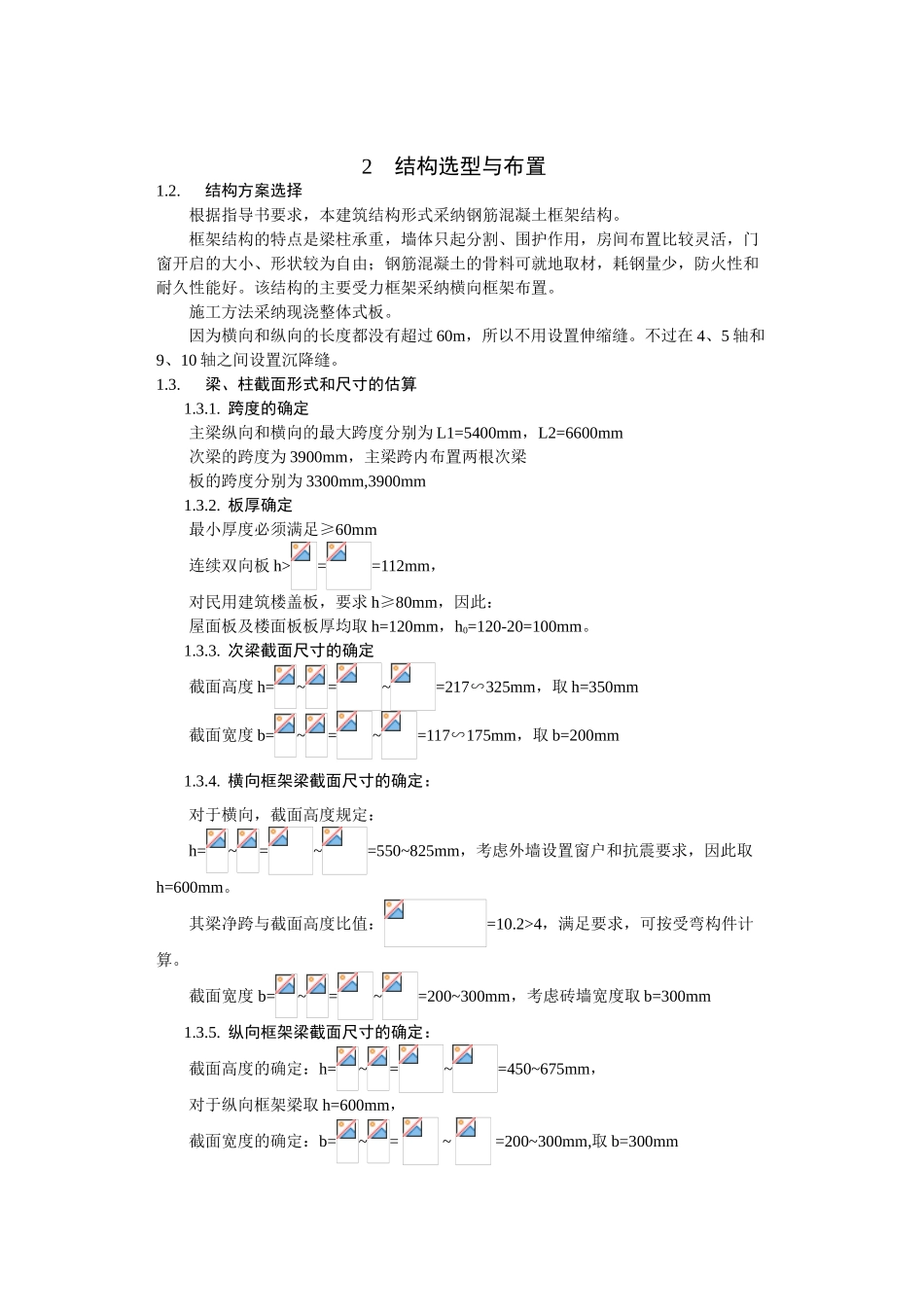

1设计目的与要求、提供设计资料：建筑设计要求：建设地点：本教学楼位于开封市，要求根据所学知识完成该大楼的结构设计施工图。1.1. 提供设计资料：1.1.1.地质资料：① 素填土 重度为 18.5kN/m3，fk=85kPa，Es=4.0MPa，厚 1m .② 粉土 重度为 19.3kN/m3，fk=160kPa，Es=12MPa，厚 5.2m .③ 粉质粘土 重度为 19kN/m3，fk=180kPa，Es=13.5MPa，厚 3.6m .④ 粉细砂 重度为 19.5kN/m3，fk=220kPa，Es=15.9MPa，厚度大于 12m，未穿透.地下水位位于地下 6.6 m，对混凝土无侵蚀性 .1.1.2.场地类别：本工程场地土为二类场地土。设计地震分组为第一组。1.1.3.抗震设防：开封：抗震设防烈度为 7 度。1.1.4.屋面做法：卷材防水层，40mm 厚细石混凝土找平内配 4@200 钢筋；50~200mm 厚膨胀珍珠岩找坡；15mm 厚水泥砂浆找平层上做油膏、胶泥一度隔气；现浇钢筋混凝土板；现浇钢筋混凝土板下做 20mm 厚纸筋石灰粉底。1.1.5.楼面做法：30mm 厚水泥砂浆找平层；现浇混凝土板下做 20mm 厚纸筋石灰粉底。1.1.6.使用可变荷载取值：楼面、屋面及楼梯的可变荷载，按附表二取值。1.1.7.基本风压：0.5 kN/m2，地面粗糙度为 C 类；基本雪压：0.3 kN/m2。1.1.8.材料：混凝土：基础用 C30；上部结构用 C30。受力钢筋采纳 HRB400,箍筋采纳 HRB235.砖墙：±0.000 以下采纳 M10 标准砖，M5 水泥砂浆；±0.000 以上采纳 M10 标准砖 M5 混合砂浆。外墙均为 14mm 厚 1:3 水泥砂浆底，6mm 厚 1:1 水泥砂浆加 107 胶贴白色面砖；内墙用18mm 厚 1:1:6 混合砂浆，2mm 厚纸筋石灰抹面，刷白色内墙涂料二度。1.1.9.建筑平面布置（注意：抄的时候下面这里差一个图，留一页纸出来，等结构图出来了画上去）2结构选型与布置1.2.结构方案选择根据指导书要求，本建筑结构形式采纳钢筋混凝土框架结构。框架结构的特点是梁柱承重，墙体只起分割、围护作用，房间布置比较灵活，门窗开启的大小、形状较为自由；钢筋混凝土的骨料可就地取材，耗钢量少，防火性和耐久性能好。该结构的主要受力框架采纳横向框架布置。施工方法采纳现浇整体式板。因为横向和纵向的长度都没有超过 60m，所以不用设置伸缩缝。不过在 4、5 轴和9、10 轴之间设置沉降缝。1.3.梁、柱截面形式和尺寸的估算1.3.1. 跨度的确定主梁纵向和横向的最大跨度分别为 L1=5400mm，L2=6600mm次梁的跨度为 3900mm，主梁跨内布置两根次梁板的跨度分别为 3300mm,390...
