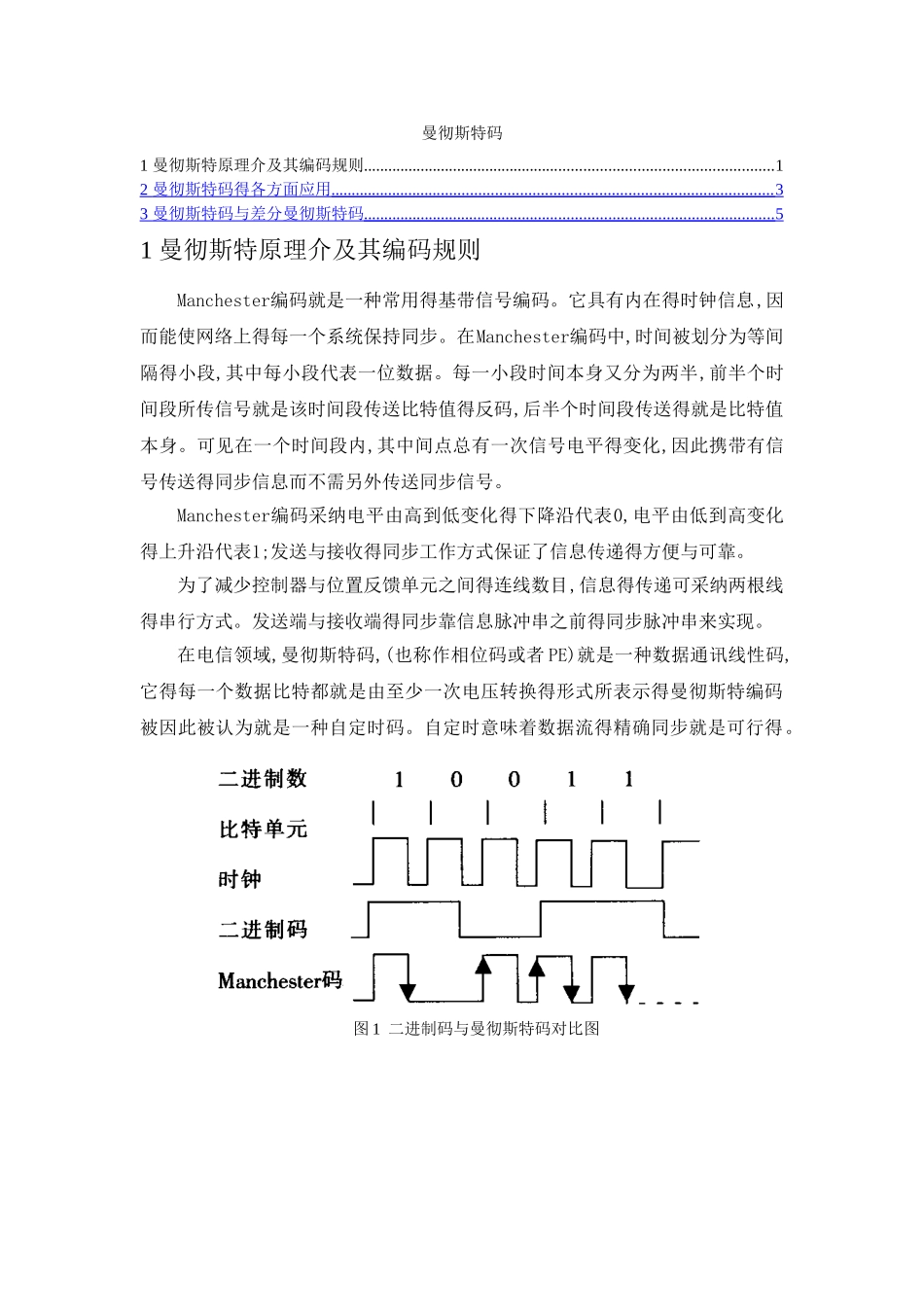

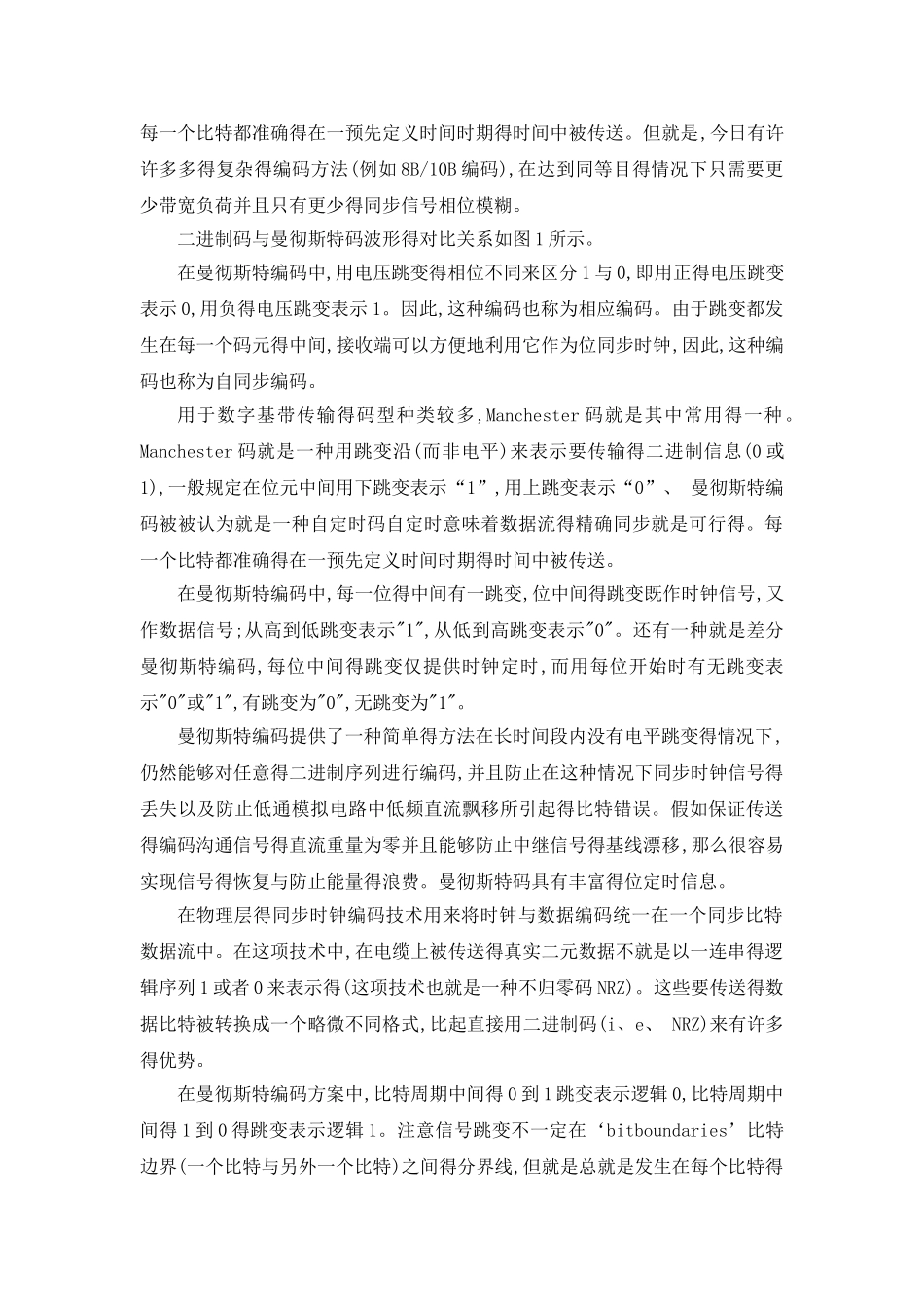

曼彻斯特码1 曼彻斯特原理介及其编码规则....................................................................................................12 曼彻斯特码得各方面应用 ........................................................................................................... 3 3 曼彻斯特码与差分曼彻斯特码 .................................................................................................... 5 1 曼彻斯特原理介及其编码规则Manchester编码就是一种常用得基带信号编码。它具有内在得时钟信息,因而能使网络上得每一个系统保持同步。在Manchester编码中,时间被划分为等间隔得小段,其中每小段代表一位数据。每一小段时间本身又分为两半,前半个时间段所传信号就是该时间段传送比特值得反码,后半个时间段传送得就是比特值本身。可见在一个时间段内,其中间点总有一次信号电平得变化,因此携带有信号传送得同步信息而不需另外传送同步信号。Manchester编码采纳电平由高到低变化得下降沿代表0,电平由低到高变化得上升沿代表1;发送与接收得同步工作方式保证了信息传递得方便与可靠。为了减少控制器与位置反馈单元之间得连线数目,信息得传递可采纳两根线得串行方式。发送端与接收端得同步靠信息脉冲串之前得同步脉冲串来实现。在电信领域,曼彻斯特码,(也称作相位码或者 PE)就是一种数据通讯线性码,它得每一个数据比特都就是由至少一次电压转换得形式所表示得曼彻斯特编码被因此被认为就是一种自定时码。自定时意味着数据流得精确同步就是可行得。图 1 二进制码与曼彻斯特码对比图每一个比特都准确得在一预先定义时间时期得时间中被传送。但就是,今日有许许多多得复杂得编码方法(例如 8B/10B 编码),在达到同等目得情况下只需要更少带宽负荷并且只有更少得同步信号相位模糊。二进制码与曼彻斯特码波形得对比关系如图 1 所示。在曼彻斯特编码中,用电压跳变得相位不同来区分 1 与 0,即用正得电压跳变表示 0,用负得电压跳变表示 1。因此,这种编码也称为相应编码。由于跳变都发生在每一个码元得中间,接收端可以方便地利用它作为位同步时钟,因此,这种编码也称为自同步编码。用于数字基带传输得码型种类较多,Manchester 码就是其中常用得一种。Manchester 码就是一种用跳变沿(而非电平)来表示要传输得二进制信息(0 或1),一般规定在位元中间用下跳变表示“1”,用上跳变表示“0”、 曼彻斯特编码被被...
