机关网络机房整改方案样本

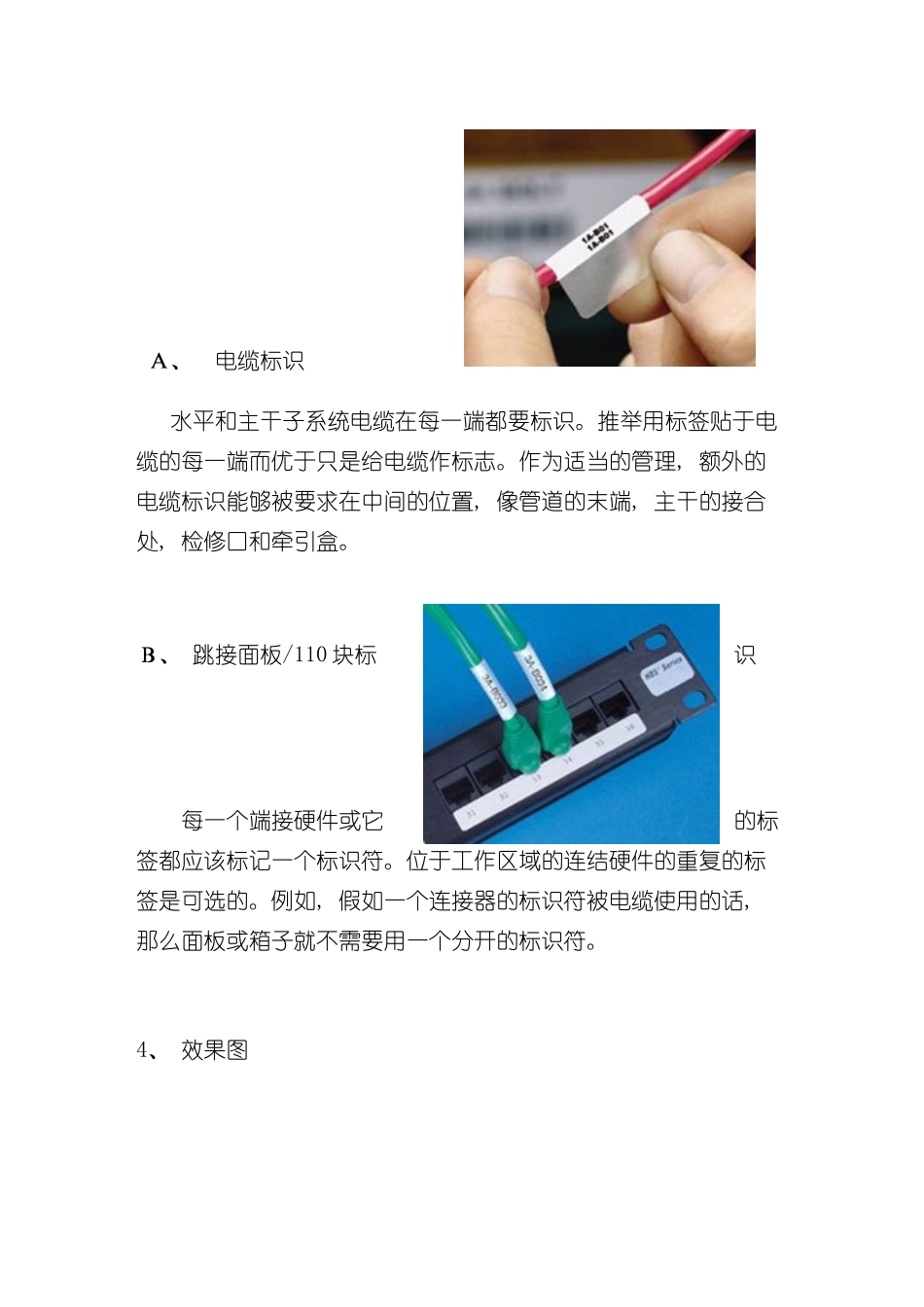

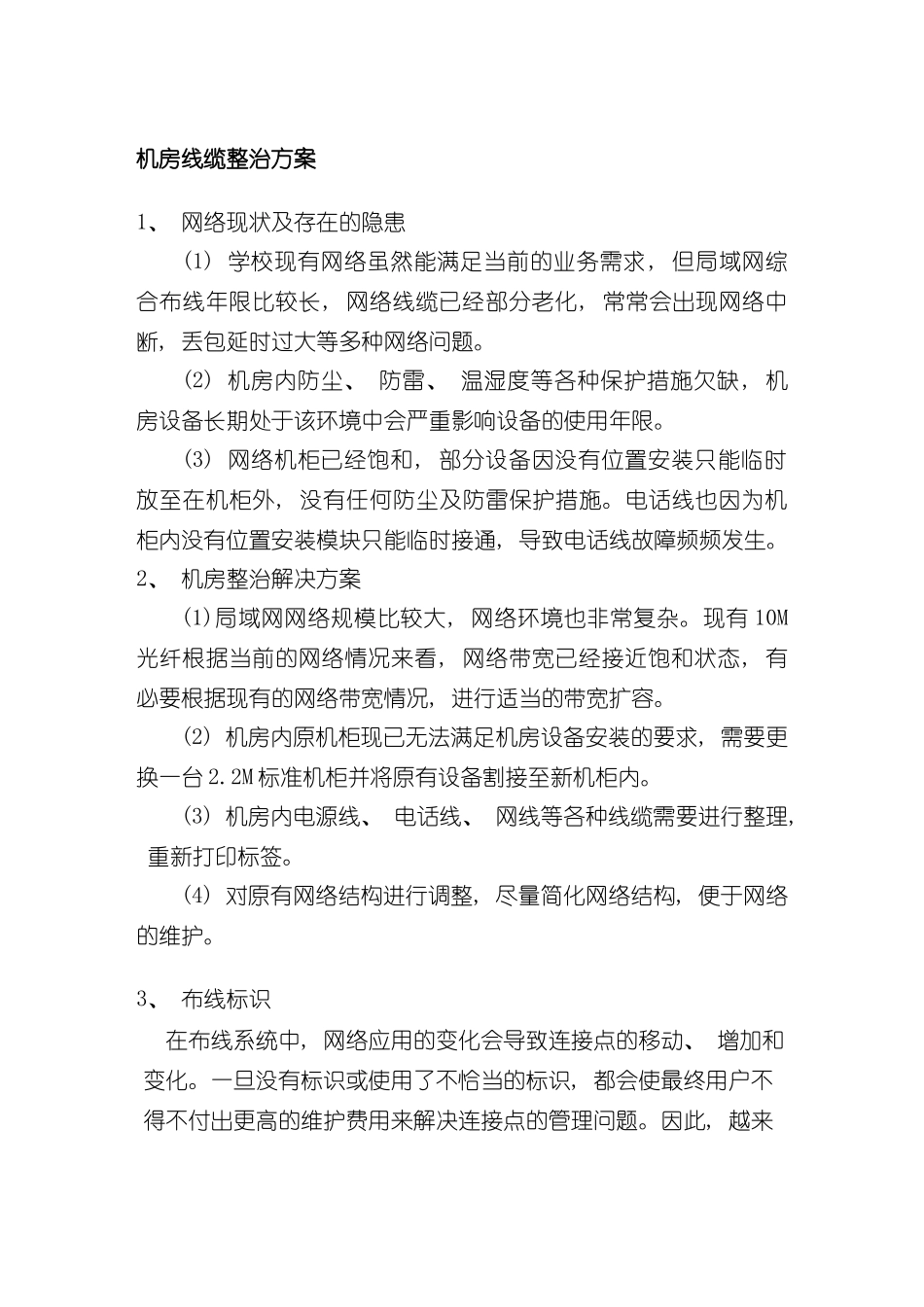

机房线缆整治方案1、 网络现状及存在的隐患(1) 学校现有网络虽然能满足当前的业务需求, 但局域网综合布线年限比较长, 网络线缆已经部分老化, 常常会出现网络中断, 丢包延时过大等多种网络问题。(2) 机房内防尘、 防雷、 温湿度等各种保护措施欠缺, 机房设备长期处于该环境中会严重影响设备的使用年限。(3) 网络机柜已经饱和, 部分设备因没有位置安装只能临时放至在机柜外, 没有任何防尘及防雷保护措施。电话线也因为机柜内没有位置安装模块只能临时接通, 导致电话线故障频频发生。2、 机房整治解决方案(1)局域网网络规模比较大, 网络环境也非常复杂。现有 10M光纤根据当前的网络情况来看, 网络带宽已经接近饱和状态, 有必要根据现有的网络带宽情况, 进行适当的带宽扩容。(2) 机房内原机柜现已无法满足机房设备安装的要求, 需要更换一台 2.2M 标准机柜并将原有设备割接至新机柜内。(3) 机房内电源线、 电话线、 网线等各种线缆需要进行整理, 重新打印标签。(4) 对原有网络结构进行调整, 尽量简化网络结构, 便于网络的维护。3、 布线标识 在布线系统中, 网络应用的变化会导致连接点的移动、 增加和变化。一旦没有标识或使用了不恰当的标识, 都会使最终用户不得不付出更高的维护费用来解决连接点的管理问题。因此, 越来越多的用户都认识到了标识系统对于综合布线的重要性。建立和维护标识系统的工作贯穿于布线的建设、 使用及维护过程中。 布线系统中有五个部分需要标识: 线缆( 电信介质) 、 通道( 走线槽/管) 、 空间( 设备间) 、 端接硬件( 电信介质终端) 和接地。五者的标识相互联系, 互为补充。 ( 1) 标识位置 1. 电缆标识—水平和主干子系统电缆在每一端都要标识。 2. 跳接面板/110 块标识—每一个端接硬件都应该标记一个标识符。 3. 插座/面板标识—每一个端接位置都要被标记一个标识符。 4. 路径标识—路径要在所有位于通信柜、 设备间或设备入口的末端进行标识。 5. 空间标识—所有的空间都要求被标识。 6. 结合标识—每一个结合终止出要进行标识。 ( 2) 应用上的标识 Ａ、 电缆标识 水平和主干子系统电缆在每一端都要标识。推举用标签贴于电缆的每一端而优于只是给电缆作标志。作为适当的管理, 额外的电缆标识能够被要求在中间的位置, 像管道的末端, 主干的接合处, 检修口和牵引盒。Ｂ、 跳接面板/110 块标识 每一个端接硬件或它的标签都应该标记一个标...
