机房屏蔽设计方案

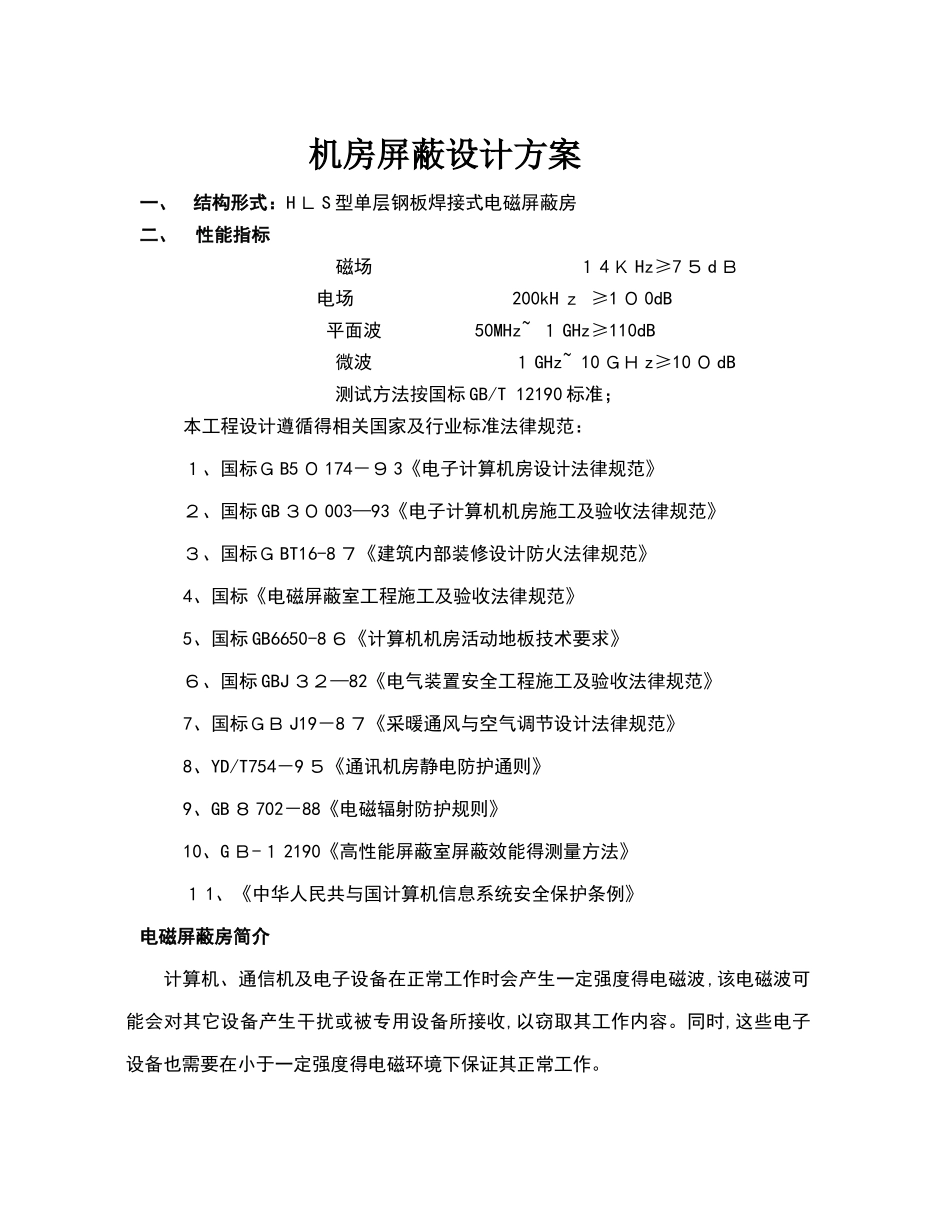

机房屏蔽设计方案一、 结构形式：H Ｌ S 型单层钢板焊接式电磁屏蔽房二、性能指标 磁场 １ 4 Ｋ Hz≥7 ５ d Ｂ 电场 200kH ｚ ≥1 ０ 0dB 平面波 50MHz~ １ GHz≥110dB 微波 １ GHz~ 10 ＧＨ z≥10 ０ dB 测试方法按国标 GB/T 12190 标准；本工程设计遵循得相关国家及行业标准法律规范：１、国标Ｇ B5 ０ 174－９ 3《电子计算机房设计法律规范》２、国标 GB ３０ 003—93《电子计算机机房施工及验收法律规范》３、国标Ｇ BT16-8 ７《建筑内部装修设计防火法律规范》4、国标《电磁屏蔽室工程施工及验收法律规范》5、国标 GB6650-8 ６《计算机机房活动地板技术要求》６、国标 GBJ ３２—82《电气装置安全工程施工及验收法律规范》7、国标ＧＢ J19－8 ７《采暖通风与空气调节设计法律规范》8、YD/T754－9 ５《通讯机房静电防护通则》9、GB ８ 702－88《电磁辐射防护规则》10、G Ｂ-１ 2190《高性能屏蔽室屏蔽效能得测量方法》１ 1、《中华人民共与国计算机信息系统安全保护条例》电磁屏蔽房简介 计算机、通信机及电子设备在正常工作时会产生一定强度得电磁波,该电磁波可能会对其它设备产生干扰或被专用设备所接收,以窃取其工作内容。同时,这些电子设备也需要在小于一定强度得电磁环境下保证其正常工作。 屏蔽就就是用金属板体(金属网)制成六面体，将电磁波限制在一定得空间范围内使其场得能量从一面传到另一面受到很大得衰减。 屏蔽室就就是利用其屏蔽得原理，用金属材料制成一个六面体房间，由于金属板（网)对入射电磁波得吸收损耗、界面反射损耗与板内反射损耗，使其电磁波得能量大大得减弱，而使屏蔽室产生屏蔽作用. 屏蔽室得屏蔽性能以屏蔽效能来进行考量。S=E0/E １ 或 S=Ｈ 0/Ｈ 1Ｓ——屏蔽效能 E ０(H0)—-没有屏蔽体时空间某点得电场强度（磁场强度）E １(H1）-—有屏蔽体时被屏蔽空间在该点得电场强度（磁场强度）在屏蔽效能得计算与测试中，往往会遇到场强值相差悬殊(可达上千百万倍得信号)，为了便于计算及表达,通常采纳对数单位—分贝（dB）进行度量。定义为 SE=20 ｌ g E0/E1 Ｓ H＝20lg H0／H １由于屏蔽室内通常有人员与设备在里面工作，因此屏蔽室六面密闭得同时,必需留有人员及设备进出得屏蔽门,良好得通风,室内所需得电源，信号得进出,必备得室内装修，以确保屏蔽室能正常工作。因此影响屏蔽室屏蔽效能主要有以下因素:屏蔽室所用材料屏蔽材料得接缝处...
