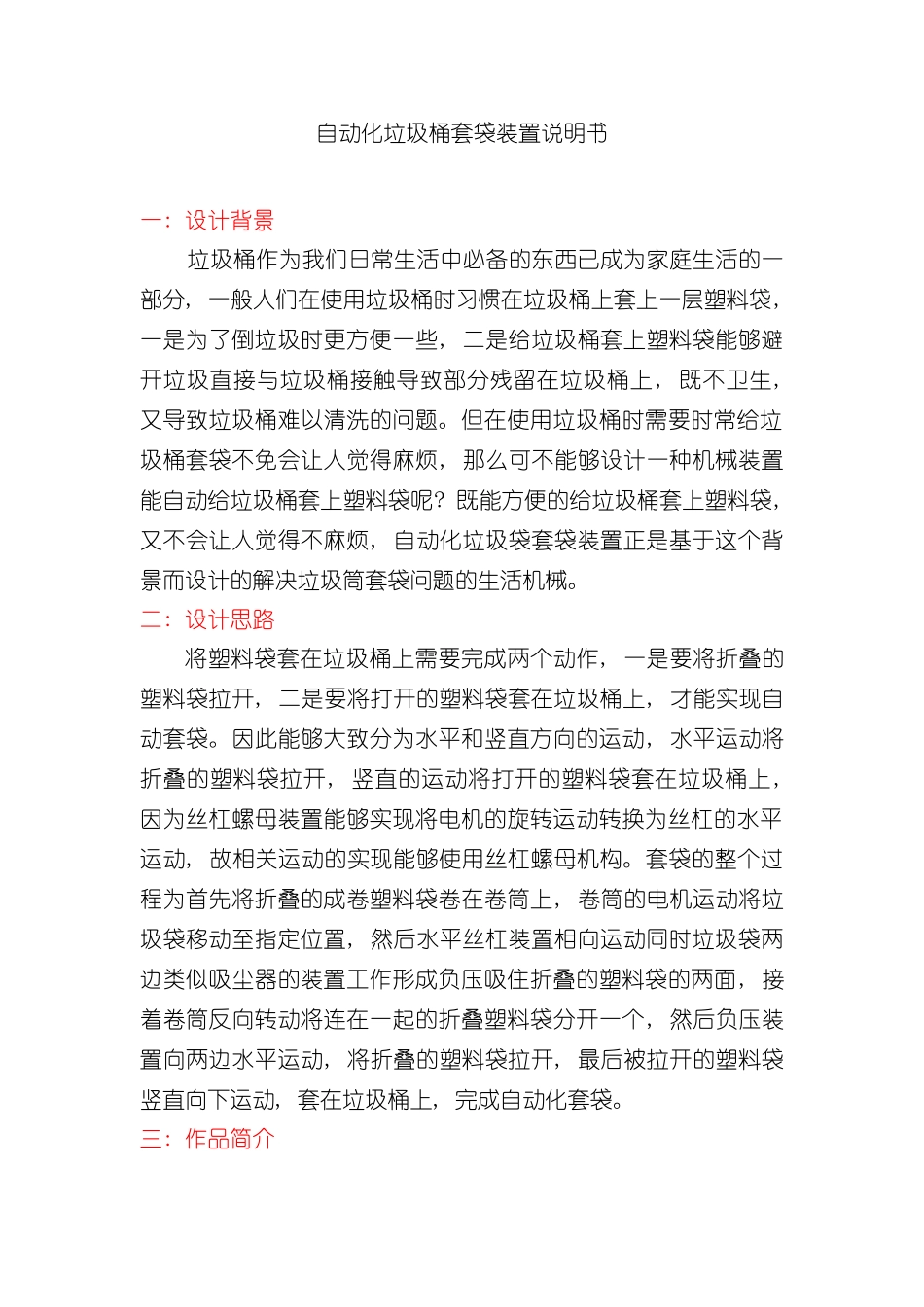

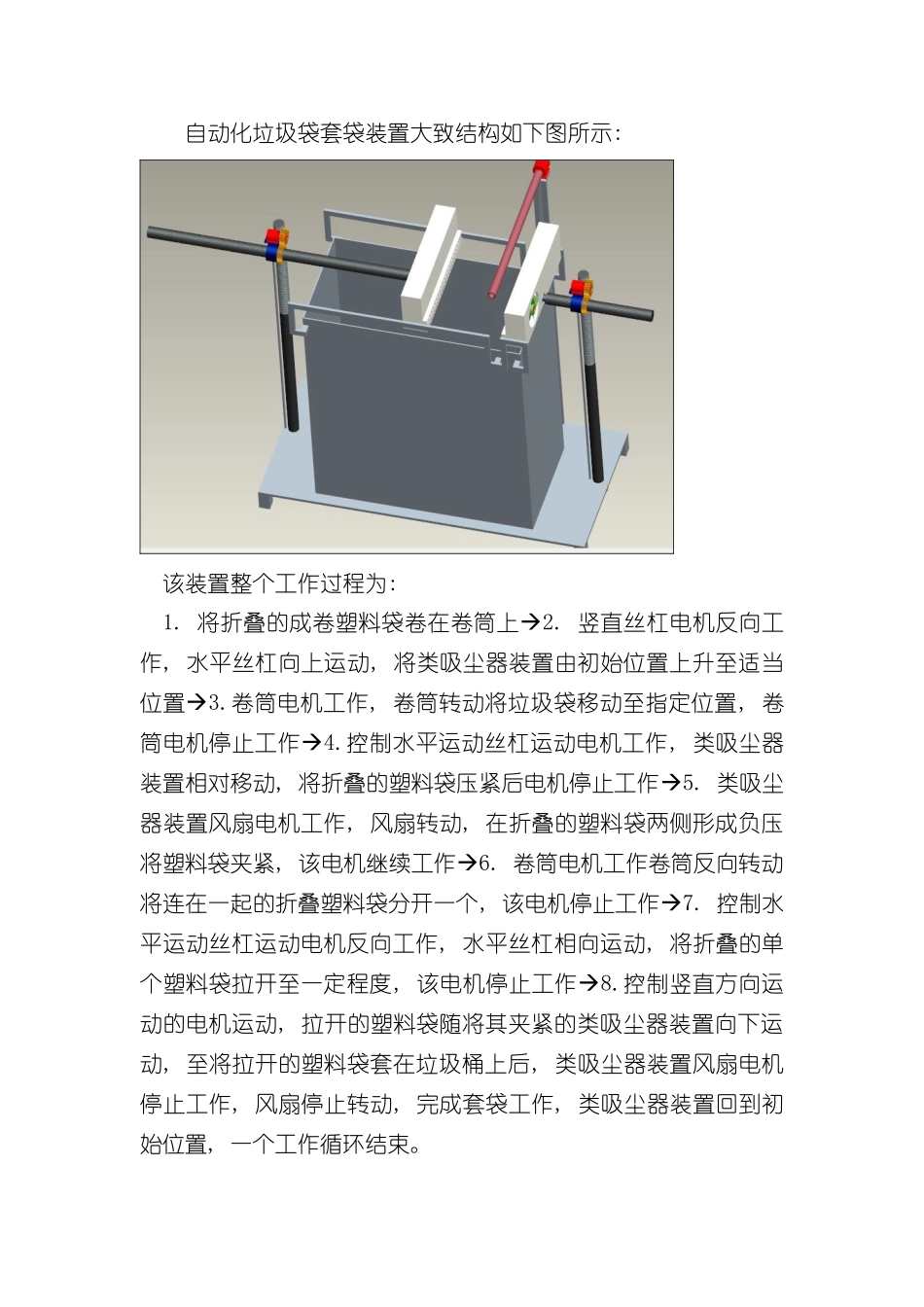

自动化垃圾桶套袋装置说明书一: 设计背景 垃圾桶作为我们日常生活中必备的东西已成为家庭生活的一部分, 一般人们在使用垃圾桶时习惯在垃圾桶上套上一层塑料袋, 一是为了倒垃圾时更方便一些, 二是给垃圾桶套上塑料袋能够避开垃圾直接与垃圾桶接触导致部分残留在垃圾桶上, 既不卫生, 又导致垃圾桶难以清洗的问题。但在使用垃圾桶时需要时常给垃圾桶套袋不免会让人觉得麻烦, 那么可不能够设计一种机械装置能自动给垃圾桶套上塑料袋呢? 既能方便的给垃圾桶套上塑料袋, 又不会让人觉得不麻烦, 自动化垃圾袋套袋装置正是基于这个背景而设计的解决垃圾筒套袋问题的生活机械。二: 设计思路将塑料袋套在垃圾桶上需要完成两个动作, 一是要将折叠的塑料袋拉开, 二是要将打开的塑料袋套在垃圾桶上, 才能实现自动套袋。因此能够大致分为水平和竖直方向的运动, 水平运动将折叠的塑料袋拉开, 竖直的运动将打开的塑料袋套在垃圾桶上, 因为丝杠螺母装置能够实现将电机的旋转运动转换为丝杠的水平运动, 故相关运动的实现能够使用丝杠螺母机构。套袋的整个过程为首先将折叠的成卷塑料袋卷在卷筒上, 卷筒的电机运动将垃圾袋移动至指定位置, 然后水平丝杠装置相向运动同时垃圾袋两边类似吸尘器的装置工作形成负压吸住折叠的塑料袋的两面, 接着卷筒反向转动将连在一起的折叠塑料袋分开一个, 然后负压装置向两边水平运动, 将折叠的塑料袋拉开, 最后被拉开的塑料袋竖直向下运动, 套在垃圾桶上, 完成自动化套袋。三: 作品简介自动化垃圾袋套袋装置大致结构如下图所示: 该装置整个工作过程为: 1. 将折叠的成卷塑料袋卷在卷筒上2. 竖直丝杠电机反向工作, 水平丝杠向上运动, 将类吸尘器装置由初始位置上升至适当位置3.卷筒电机工作, 卷筒转动将垃圾袋移动至指定位置, 卷筒电机停止工作4.控制水平运动丝杠运动电机工作, 类吸尘器装置相对移动, 将折叠的塑料袋压紧后电机停止工作5. 类吸尘器装置风扇电机工作, 风扇转动, 在折叠的塑料袋两侧形成负压将塑料袋夹紧, 该电机继续工作6. 卷筒电机工作卷筒反向转动将连在一起的折叠塑料袋分开一个, 该电机停止工作7. 控制水平运动丝杠运动电机反向工作, 水平丝杠相向运动, 将折叠的单个塑料袋拉开至一定程度, 该电机停止工作8.控制竖直方向运动的电机运动, 拉开的塑料袋随将其夹紧的类吸尘器装置向下运动, 至将拉开的塑料袋套在垃圾桶上后, 类吸尘器装置风扇电机停止...
