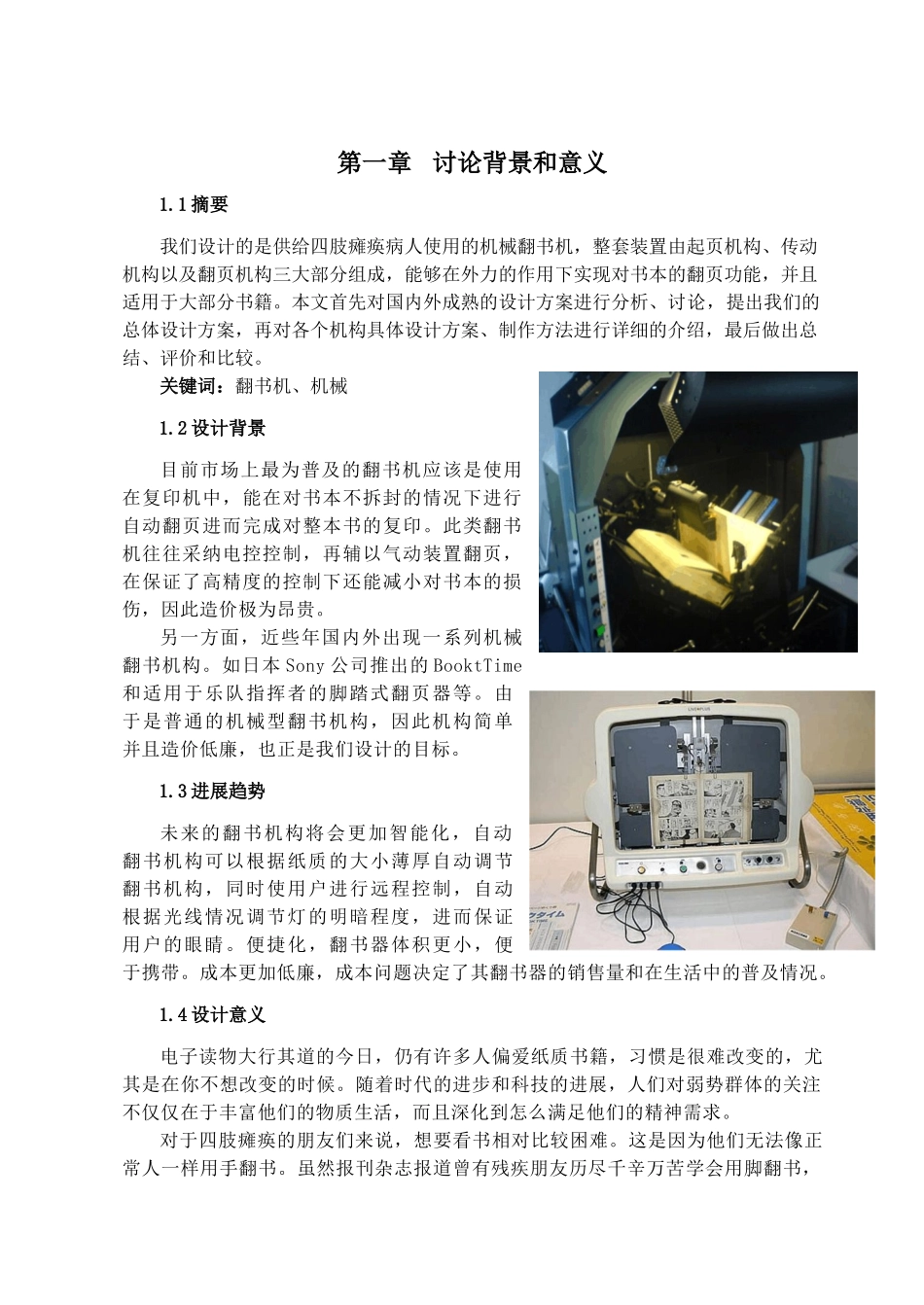

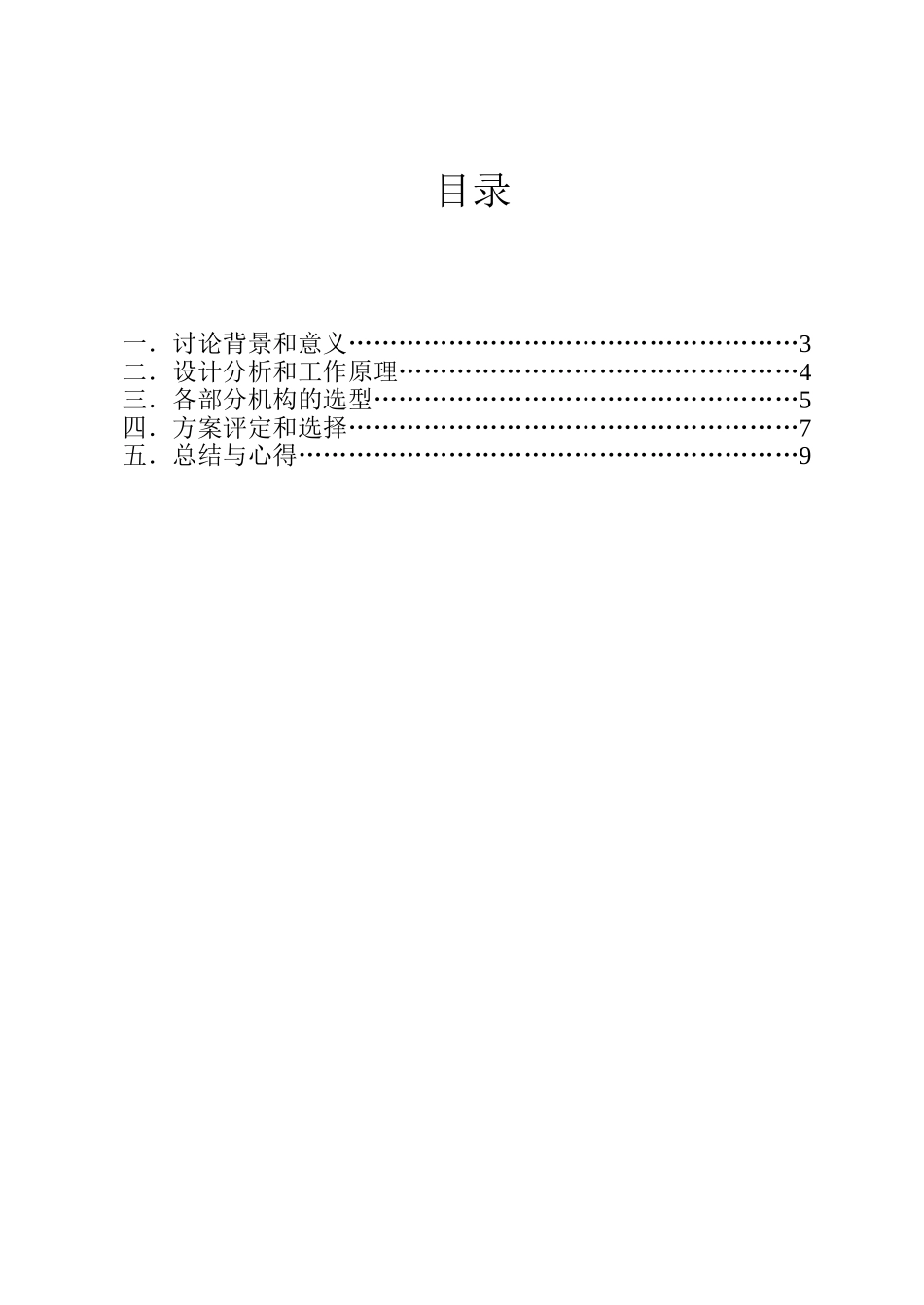

燕 山 大 学机械原理讨论课（机械翻书机的机构设计）学院（系）：机械工程学院年级专业：2025 级机械设计制造及其自动化 22 班学生姓名：闫张弛 杨帆 刘常顺 李江坡指导老师：陈革新完成日期：2025.6.1目录一．讨论背景和意义………………………………………………3二．设计分析和工作原理…………………………………………4三．各部分机构的选型……………………………………………5四．方案评定和选择………………………………………………7五．总结与心得……………………………………………………9第一章讨论背景和意义1.1 摘要我们设计的是供给四肢瘫痪病人使用的机械翻书机，整套装置由起页机构、传动机构以及翻页机构三大部分组成，能够在外力的作用下实现对书本的翻页功能，并且适用于大部分书籍。本文首先对国内外成熟的设计方案进行分析、讨论，提出我们的总体设计方案，再对各个机构具体设计方案、制作方法进行详细的介绍，最后做出总结、评价和比较。关键词：翻书机、机械1.2 设计背景 目前市场上最为普及的翻书机应该是使用在复印机中，能在对书本不拆封的情况下进行自动翻页进而完成对整本书的复印。此类翻书机往往采纳电控控制，再辅以气动装置翻页，在保证了高精度的控制下还能减小对书本的损伤，因此造价极为昂贵。另一方面，近些年国内外出现一系列机械翻书机构。如日本 Sony 公司推出的 BooktTime和适用于乐队指挥者的脚踏式翻页器等。由于是普通的机械型翻书机构，因此机构简单并且造价低廉，也正是我们设计的目标。1.3 进展趋势未来的翻书机构将会更加智能化，自动翻书机构可以根据纸质的大小薄厚自动调节翻书机构，同时使用户进行远程控制，自动根据光线情况调节灯的明暗程度，进而保证用户的眼睛。便捷化，翻书器体积更小，便于携带。成本更加低廉，成本问题决定了其翻书器的销售量和在生活中的普及情况。1.4 设计意义 电子读物大行其道的今日，仍有许多人偏爱纸质书籍，习惯是很难改变的，尤其是在你不想改变的时候。随着时代的进步和科技的进展，人们对弱势群体的关注不仅仅在于丰富他们的物质生活，而且深化到怎么满足他们的精神需求。 对于四肢瘫痪的朋友们来说，想要看书相对比较困难。这是因为他们无法像正常人一样用手翻书。虽然报刊杂志报道曾有残疾朋友历尽千辛万苦学会用脚翻书，但是书离眼睛的距离太远，不利于阅读。可对于四肢瘫痪的患者来说，用脚翻书也成了一种奢侈，因此自动翻书机便应...
