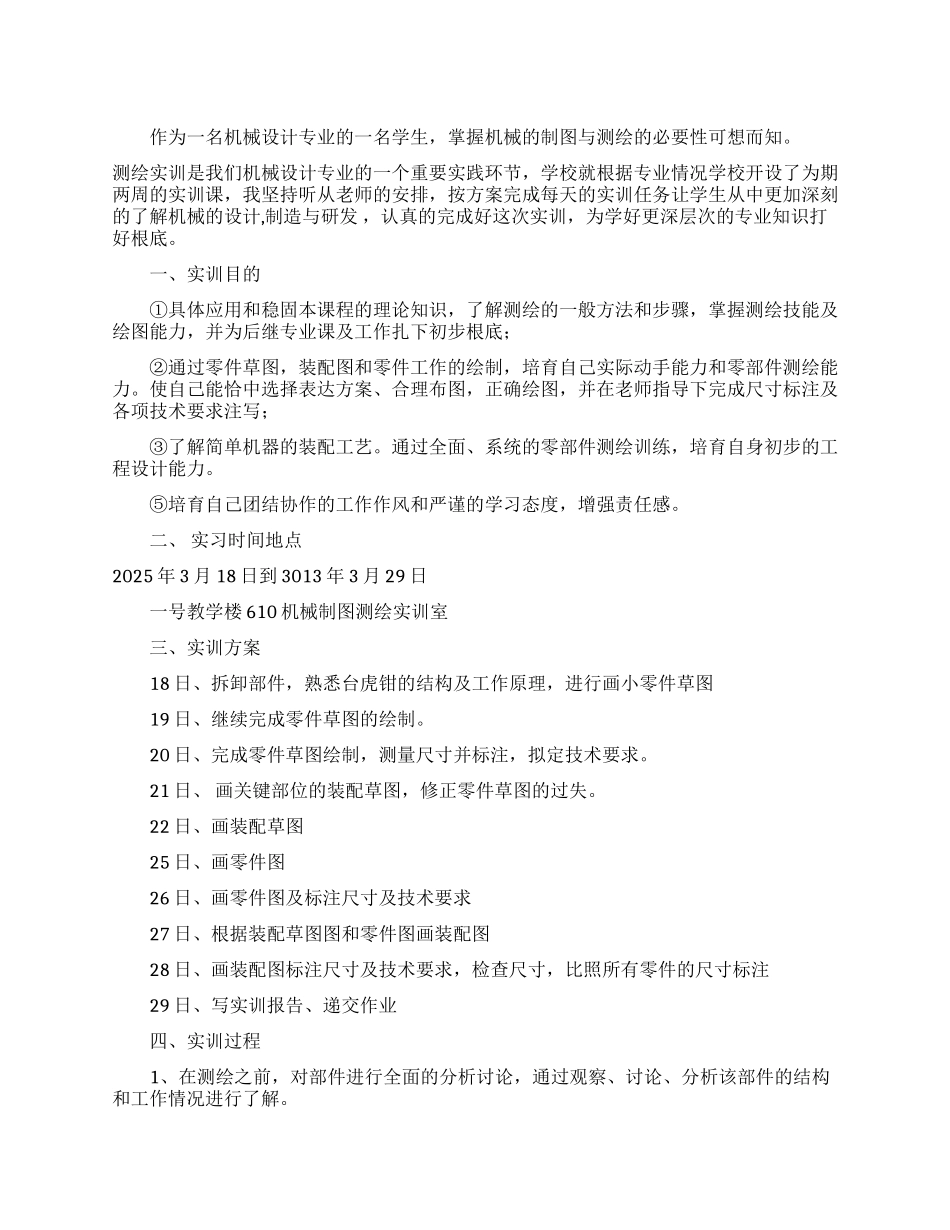

作为一名机械设计专业的一名学生，掌握机械的制图与测绘的必要性可想而知。测绘实训是我们机械设计专业的一个重要实践环节，学校就根据专业情况学校开设了为期两周的实训课，我坚持听从老师的安排，按方案完成每天的实训任务让学生从中更加深刻的了解机械的设计, 制造与研发 ，认真的完成好这次实训，为学好更深层次的专业知识打好根底。 一、实训目的 ①具体应用和稳固本课程的理论知识，了解测绘的一般方法和步骤，掌握测绘技能及绘图能力，并为后继专业课及工作扎下初步根底； ②通过零件草图，装配图和零件工作的绘制，培育自己实际动手能力和零部件测绘能力。使自己能恰中选择表达方案、合理布图，正确绘图，并在老师指导下完成尺寸标注及各项技术要求注写； ③了解简单机器的装配工艺。通过全面、系统的零部件测绘训练，培育自身初步的工程设计能力。 ⑤培育自己团结协作的工作作风和严谨的学习态度，增强责任感。 二、 实习时间地点2025 年 3 月 18 日到 3013 年 3 月 29 日 一号教学楼 610 机械制图测绘实训室 三、实训方案 18 日、拆卸部件，熟悉台虎钳的结构及工作原理，进行画小零件草图 19 日、继续完成零件草图的绘制。 20 日、完成零件草图绘制，测量尺寸并标注，拟定技术要求。 21 日、 画关键部位的装配草图，修正零件草图的过失。 22 日、画装配草图 25 日、画零件图 26 日、画零件图及标注尺寸及技术要求 27 日、根据装配草图图和零件图画装配图 28 日、画装配图标注尺寸及技术要求，检查尺寸，比照所有零件的尺寸标注 29 日、写实训报告、递交作业 四、实训过程 1、在测绘之前，对部件进行全面的分析讨论，通过观察、讨论、分析该部件的结构和工作情况进行了解。 2、学会各个测量工具的使用，进行合理的分析和测量，运用各个尺寸计算公式来绘制图形。 3、对不懂得地方我都经过请教同学老师进行学习和画图，确保零件图的正确性。 4、参考书本进行尺寸的标注，以及对国家标准结合实际绘图进行实践。考虑并画出标注零件尺寸的全部尺寸界线和尺寸线。标注尺寸时，可再次检查零件结构形状是否表达完整、清楚。 5、测量时应尽量从基准出发减少测量误差，尽量防止尺寸换算以减少错误，有配合关系的尺寸(配合孔轴)只测量它的根本尺寸，其配合性质和相应公差值，进行查阅。 五、设计小结 在为期两周的测绘实训中，我每天按时到实训室进行实践操作，每天完成方案任务后才给自己放学...
