机械设计基础课程设计

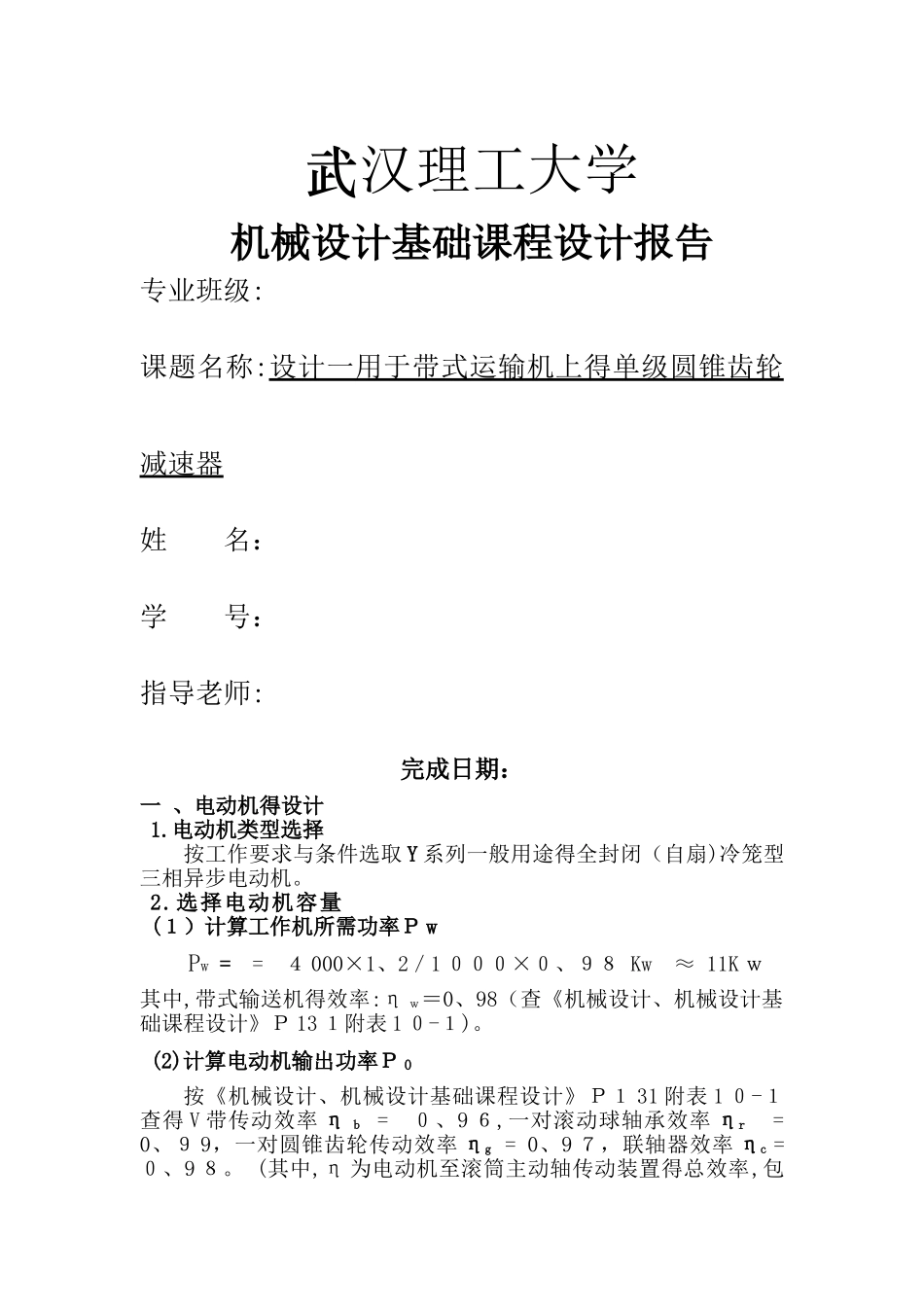

武汉理工大学机械设计基础课程设计报告专业班级: 课题名称:设计一用于带式运输机上得单级圆锥齿轮减速器姓 名： 学 号： 指导老师: 完成日期：一 、电动机得设计1.电动机类型选择按工作要求与条件选取 Y 系列一般用途得全封闭（自扇)冷笼型三相异步电动机。2.选择电动机容量(１）计算工作机所需功率Ｐ wPw = = ４ 000×1、2／1 ０００×０、９８ Kw ≈ 11K ｗ其中,带式输送机得效率:η ｗ＝0、98（查《机械设计、机械设计基础课程设计》Ｐ 13 １附表 1 ０-１)。(2)计算电动机输出功率Ｐ 0按《机械设计、机械设计基础课程设计》Ｐ１ 31 附表 1 ０-１查得 V 带传动效率 η ｂ = ０、9 ６,一对滚动球轴承效率 ηr = 0、９ 9，一对圆锥齿轮传动效率 ηg = 0、9 ７，联轴器效率 ηc = ０、9 ８。 (其中,η 为电动机至滚筒主动轴传动装置得总效率,包括 V 带传动、一对圆锥齿轮传动、两对滚动球轴承及联轴器等得效率）。传动装置总效率为：η =ηbηr2ηgηc = 0、9 ５×0、９ 92×0、97×0、9 ８ ＝ 0、894,电动机所需功率为:P0 = = ４、9 ０/０、894 Kw ≈ ５、48 K ｗ。 根据Ｐ 0 选取电动机得额定功率 P ｍ,使Ｐ m = (1～１、3) P0 ＝ ５、48 ~ ７、12 ４ K ｗ。为降低电动机重量与成本,由《机械设计、机械设计基础课程设计》P212 附表 10-112 查得电动机得额定功率为 P ｍ = 5、5 Kw。 (3）确定电动机得转速工作机主轴得转速 nw,即输送机滚筒得转速:nw = = 60×1、2×100 ０/3、1 ４×４ 0 ０ r/ｍｉ n ≈ 5 ７、30 r／m ｉ n根据《机械设计、机械设计基础课程设计》P12 表 3-3 确定传动比得范围,取 V 带传动比 i ｂ = 2～4, 单级圆锥齿轮得传动比ｉ g = 2~3,则传动比范围比 i = （2×2)～(４×３) = 4~12。电动机得转速范围为:n = ｉｎ w = (4～12）×5 ７、３０ r/min = ２ 30~688 r/ｍｉｎ ,符合这一同步转速范围得有 750 r／min 一种。根据同步转速查《机械设计、机械设计基础课程设计》 P2 １ 2 附表 10-１ 1确定电动机得型号为 Y １ 60M ２—８,其满载转速 n ｍ = 97 ０ r/mｉ n。此外,电动机得中心高、外形尺寸、轴伸尺寸等均可查表得出。３.计算总传动比并分配各级传动比（1)总传动比i == 720／57、３ 0 r/ｍｉｎ = １２、５ 7 r/m ｉ n(2)分配各级传动比 为...
