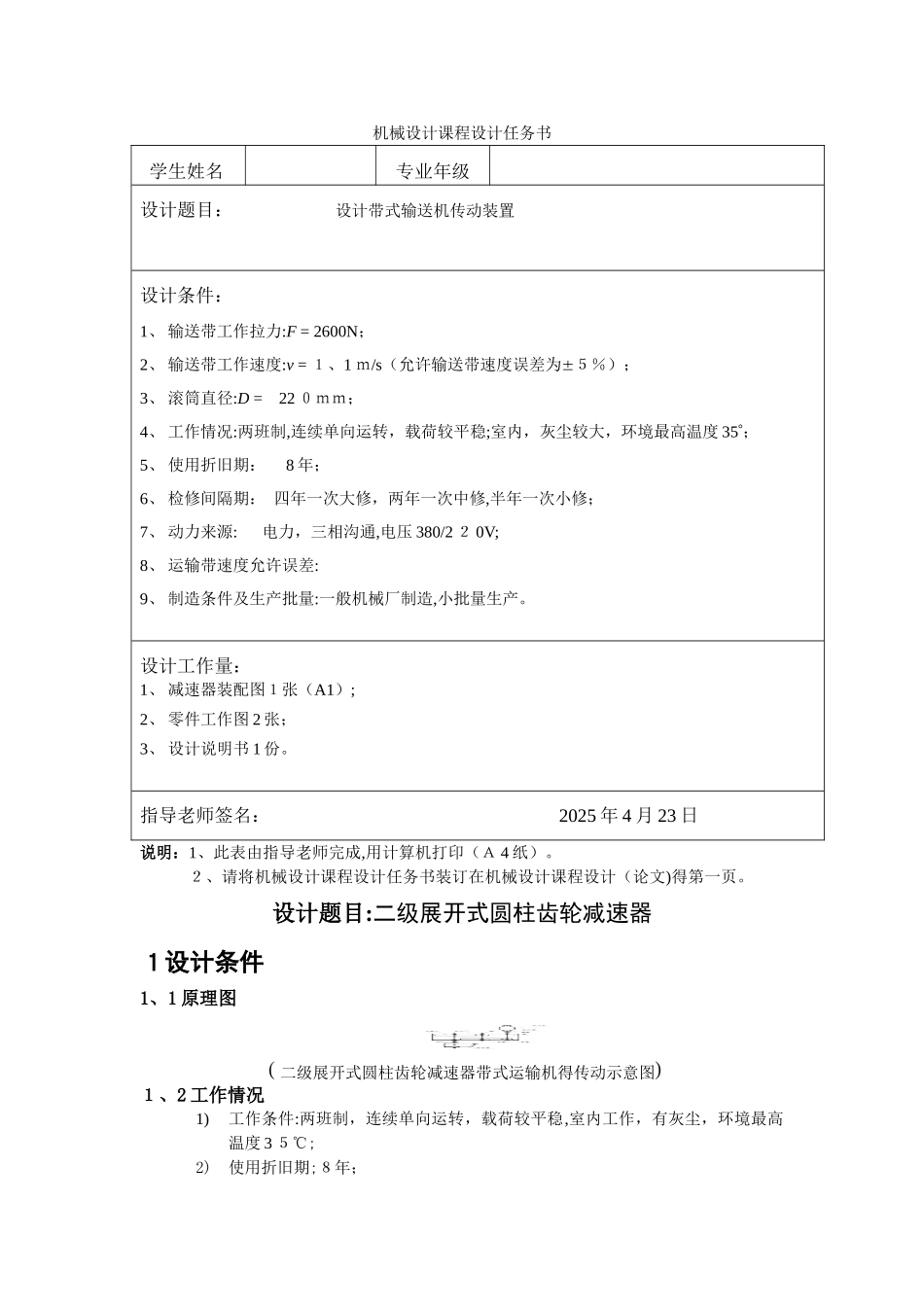

机械设计课程设计任务书学生姓名专业年级设计题目： 设计带式输送机传动装置设计条件：1、 输送带工作拉力:F = 2600N；2、 输送带工作速度:v = １、1 ｍ/s（允许输送带速度误差为５％）；3、 滚筒直径:D = 22 ０ｍｍ；4、 工作情况:两班制,连续单向运转，载荷较平稳;室内，灰尘较大，环境最高温度 35；5、 使用折旧期： 8 年；6、 检修间隔期： 四年一次大修，两年一次中修,半年一次小修；7、 动力来源: 电力，三相沟通,电压 380/2 ２ 0V;8、 运输带速度允许误差:9、 制造条件及生产批量:一般机械厂制造,小批量生产。设计工作量：1、 减速器装配图１张（A1）;2、 零件工作图 2 张；3、 设计说明书 1 份。指导老师签名： 2025 年 4 月 23 日说明：1、此表由指导老师完成,用计算机打印（Ａ 4 纸）。２、请将机械设计课程设计任务书装订在机械设计课程设计（论文)得第一页。设计题目:二级展开式圆柱齿轮减速器１设计条件1、1 原理图（二级展开式圆柱齿轮减速器带式运输机得传动示意图)１、2 工作情况1)工作条件:两班制，连续单向运转，载荷较平稳,室内工作，有灰尘，环境最高温度 3 ５℃;2)使用折旧期;８年；3)检修间隔期：四年一次大修,两年一次中修,半年一次小修；4)动力来源:电力，三相沟通电,电压３ 80/２２ 0V;5)运输带速度容许误差：±５％；6)制造条件及生产批量:一般机械厂制造，小批量生产。１、３原始数据ﻩ题号参数1运输带工作拉力 F/ＫＮ２ 60 ０运输带工作速度ｖ/（m/s)１、1卷筒直径Ｄ／mm２ 20注：运输带与卷筒之间卷筒轴承得摩擦影响已经在Ｆ中考虑.2 电动机选择2、1 电动机类型得选择 电动机选择全封闭得 Y 系列三相鼠笼式异步电动机，具有防止 灰尘、铁屑、或其它杂物侵入电动机内部得特点，Ｂ级绝缘,工作环境温度不超过＋４０℃,相对湿度不超过 95%,海拔高度不超过１０ 00ｍ,额定电压 380V，频率 5 ０ Hz。2、2 电动机功率得计算 ① 工作机所需功率 Pw ② 设计方案得总效率 ＝０、99（两对联轴器得效率相等) =0、9 ９,=0、98，=０、９ 9 =0、９ 7（两对齿轮得效率取相等） 则:=＝0、886 ③ 电动机所需工作功率 2、3 电动机转速得选择 ① 由 v=1、1m/s 求卷筒转速 nw V ==1、1 →nw=95、5 ０ ｒ/mi ｎ ② 电动机可选转速范围 在该系统中只有减速器中存在二级传动比 i １,i2，由圆柱齿轮传动比范围为 3—5。 所以ｎｄ =（i...
