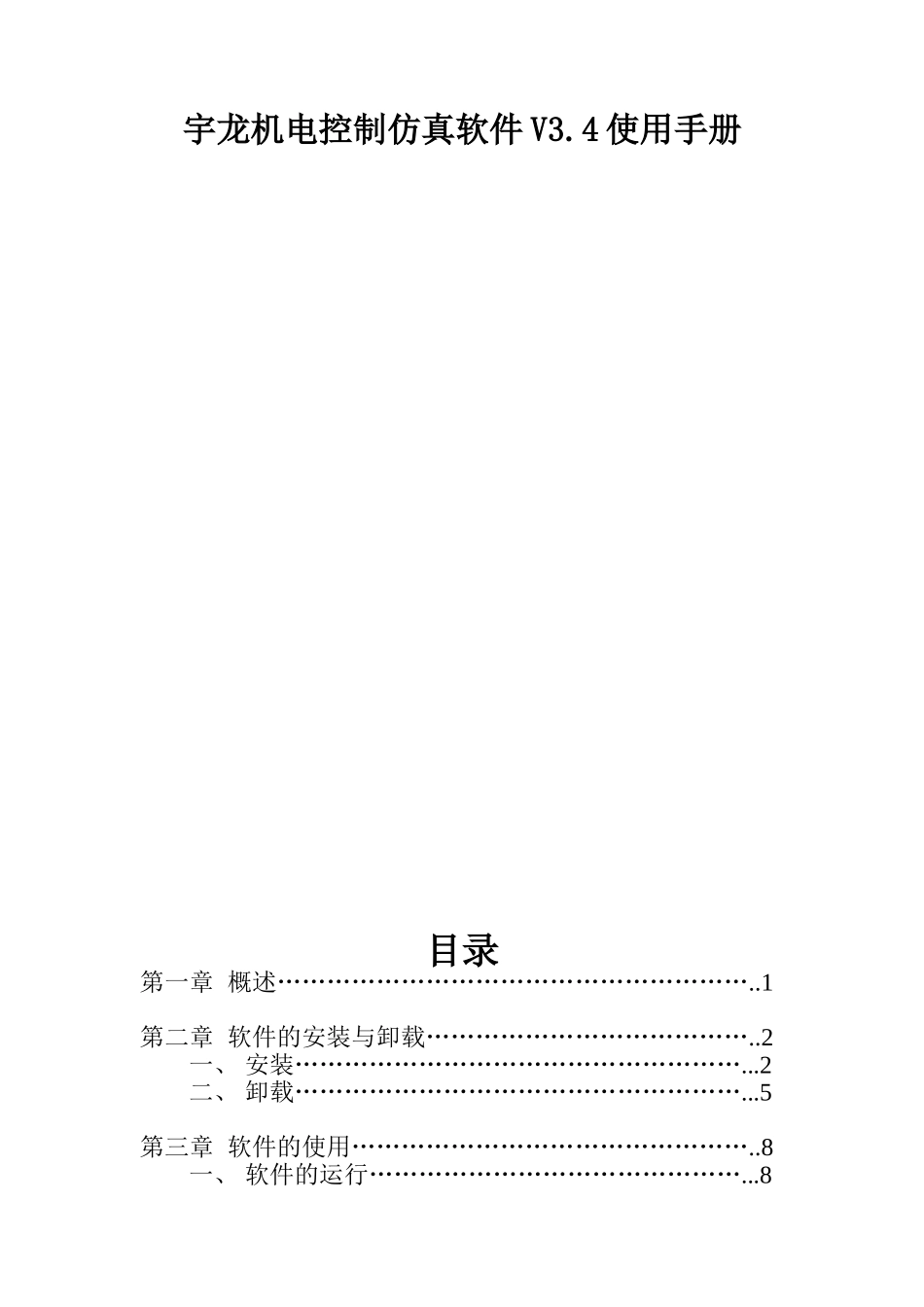

机电控制仿真软件V3.4使用手册

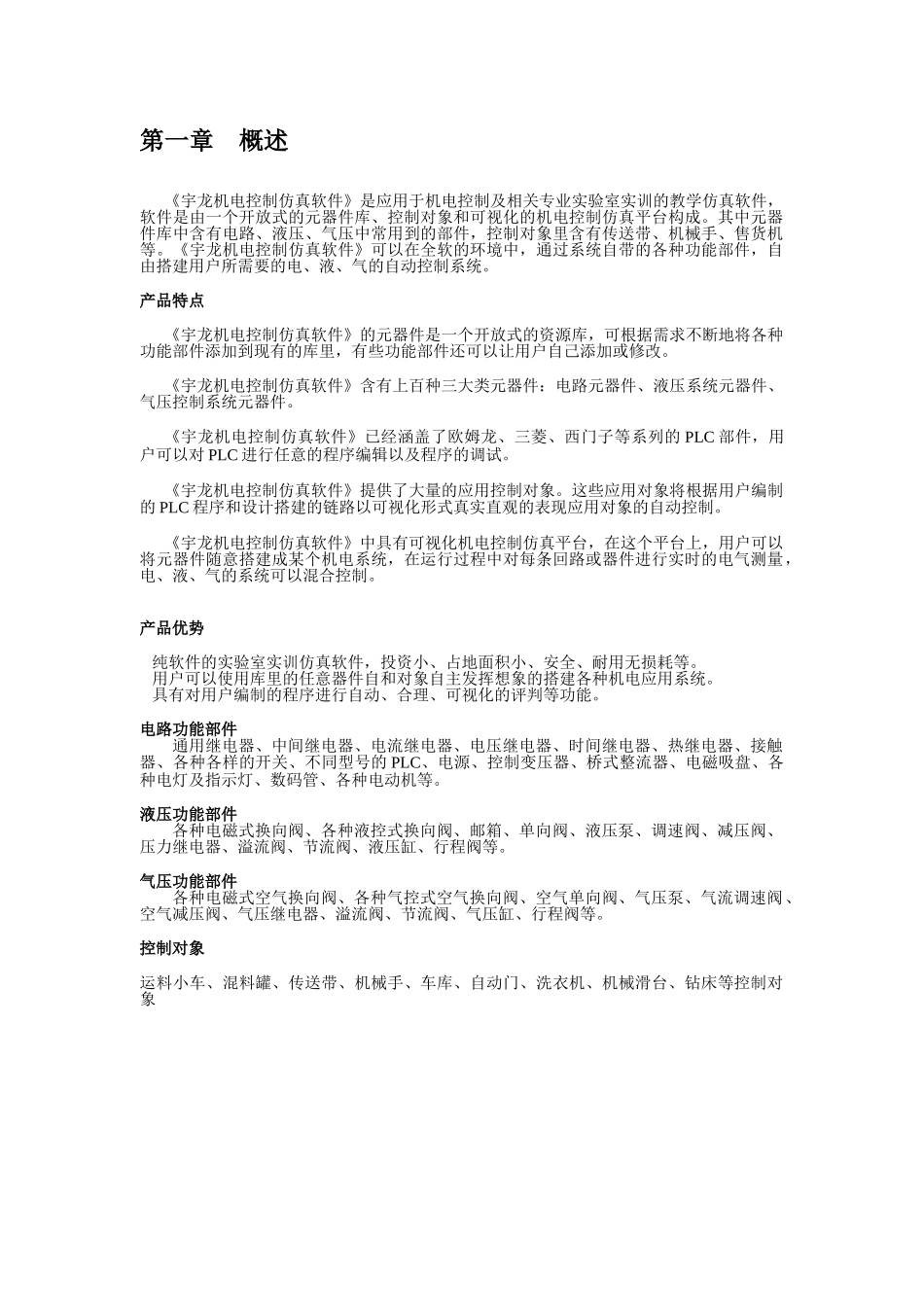

宇龙机电控制仿真软件 V3.4 使用手册目录第一章 概述…………………………………………………..1第二章 软件的安装与卸载…………………………………..2一、 安装………………………………………………...2二、 卸载………………………………………………...5第三章 软件的使用…………………………………………..8一、 软件的运行………………………………………...81.1 运行加密锁管理程序……………………………….81.2 运行软件…………………………………………….8二、 机电控制系统……………………………………..92.1 初始界面…………………………………………….92.2 在平台上添加元器件………………………………162.3 电、液、气路控制仿真…………………………….162.4 PLC 梯形图程序编辑与仿真及控制电路…………432.5 电液气路混合控制…………………………………772.6 应用控制对象的仿真………………………………792.7 万用表的使用………………………………………81第一章 概述《宇龙机电控制仿真软件》是应用于机电控制及相关专业实验室实训的教学仿真软件，软件是由一个开放式的元器件库、控制对象和可视化的机电控制仿真平台构成。其中元器件库中含有电路、液压、气压中常用到的部件，控制对象里含有传送带、机械手、售货机等。《宇龙机电控制仿真软件》可以在全软的环境中，通过系统自带的各种功能部件，自由搭建用户所需要的电、液、气的自动控制系统。产品特点《宇龙机电控制仿真软件》的元器件是一个开放式的资源库，可根据需求不断地将各种功能部件添加到现有的库里，有些功能部件还可以让用户自己添加或修改。《宇龙机电控制仿真软件》含有上百种三大类元器件：电路元器件、液压系统元器件、气压控制系统元器件。《宇龙机电控制仿真软件》已经涵盖了欧姆龙、三菱、西门子等系列的 PLC 部件，用户可以对 PLC 进行任意的程序编辑以及程序的调试。《宇龙机电控制仿真软件》提供了大量的应用控制对象。这些应用对象将根据用户编制的 PLC 程序和设计搭建的链路以可视化形式真实直观的表现应用对象的自动控制。《宇龙机电控制仿真软件》中具有可视化机电控制仿真平台，在这个平台上，用户可以将元器件随意搭建成某个机电系统，在运行过程中对每条回路或器件进行实时的电气测量，电、液、气的系统可以混合控制。产品优势 纯软件的实验室实训仿真软件，投资小、占地面积小、安全、耐用无损耗等。 ...
