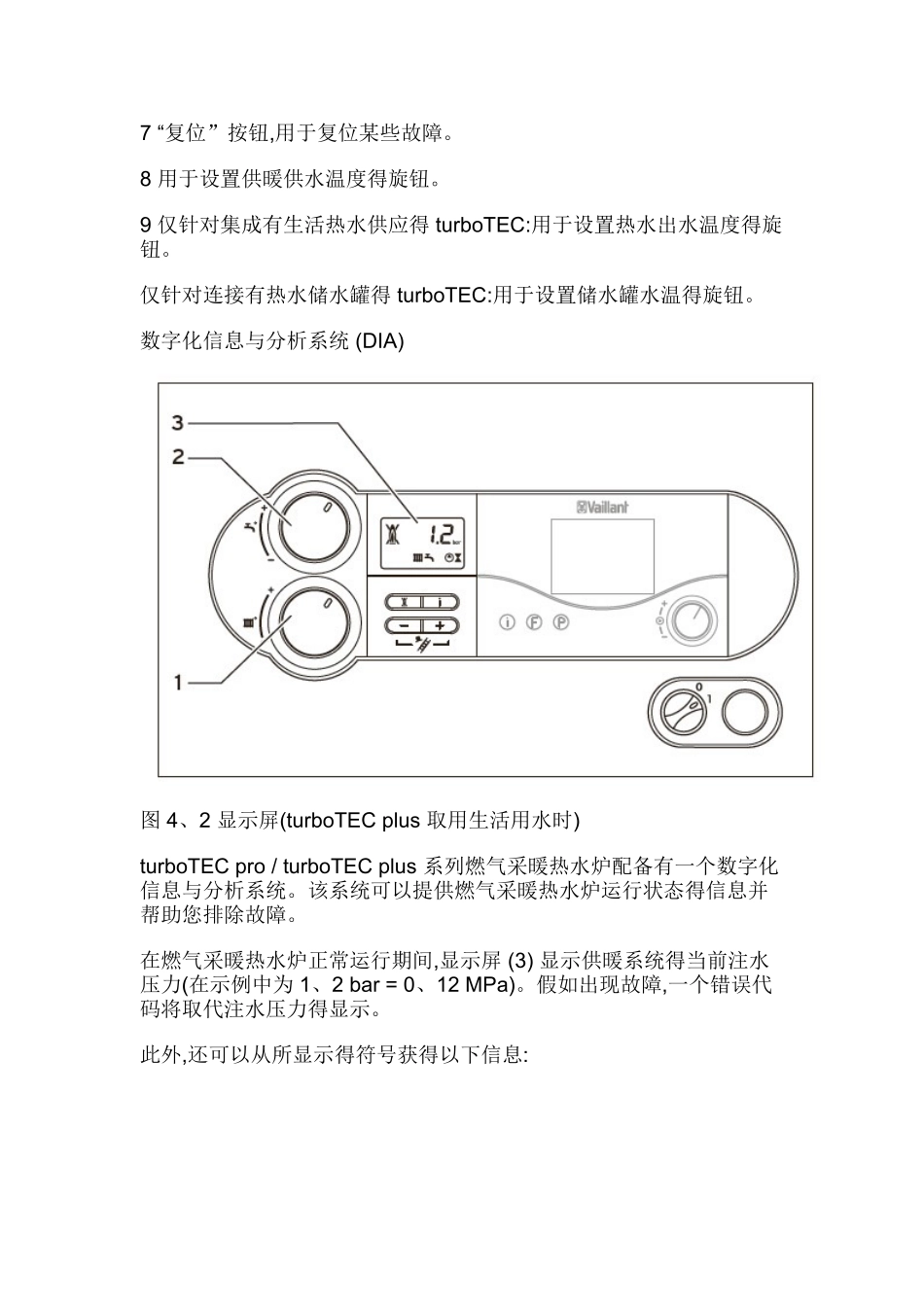

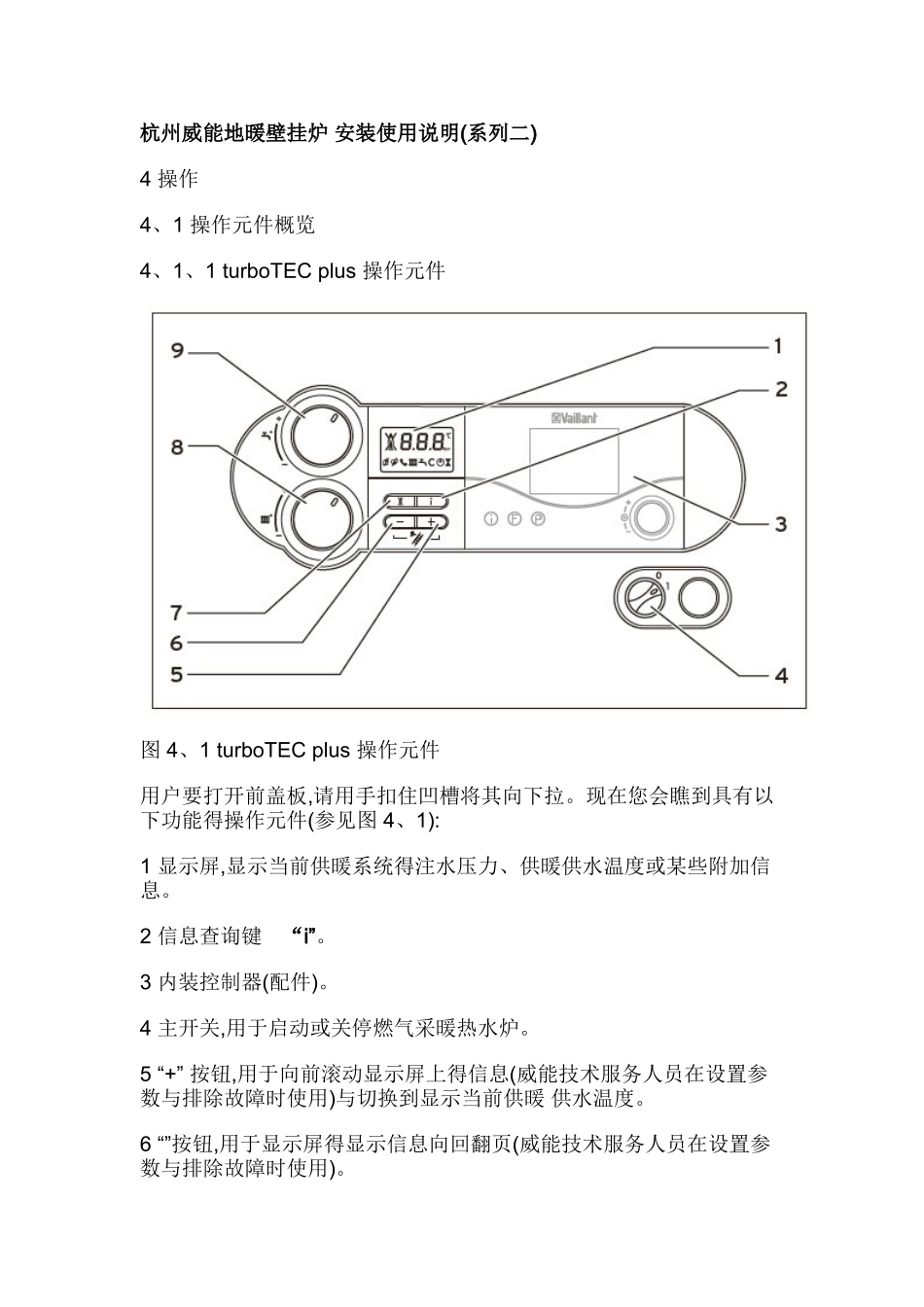

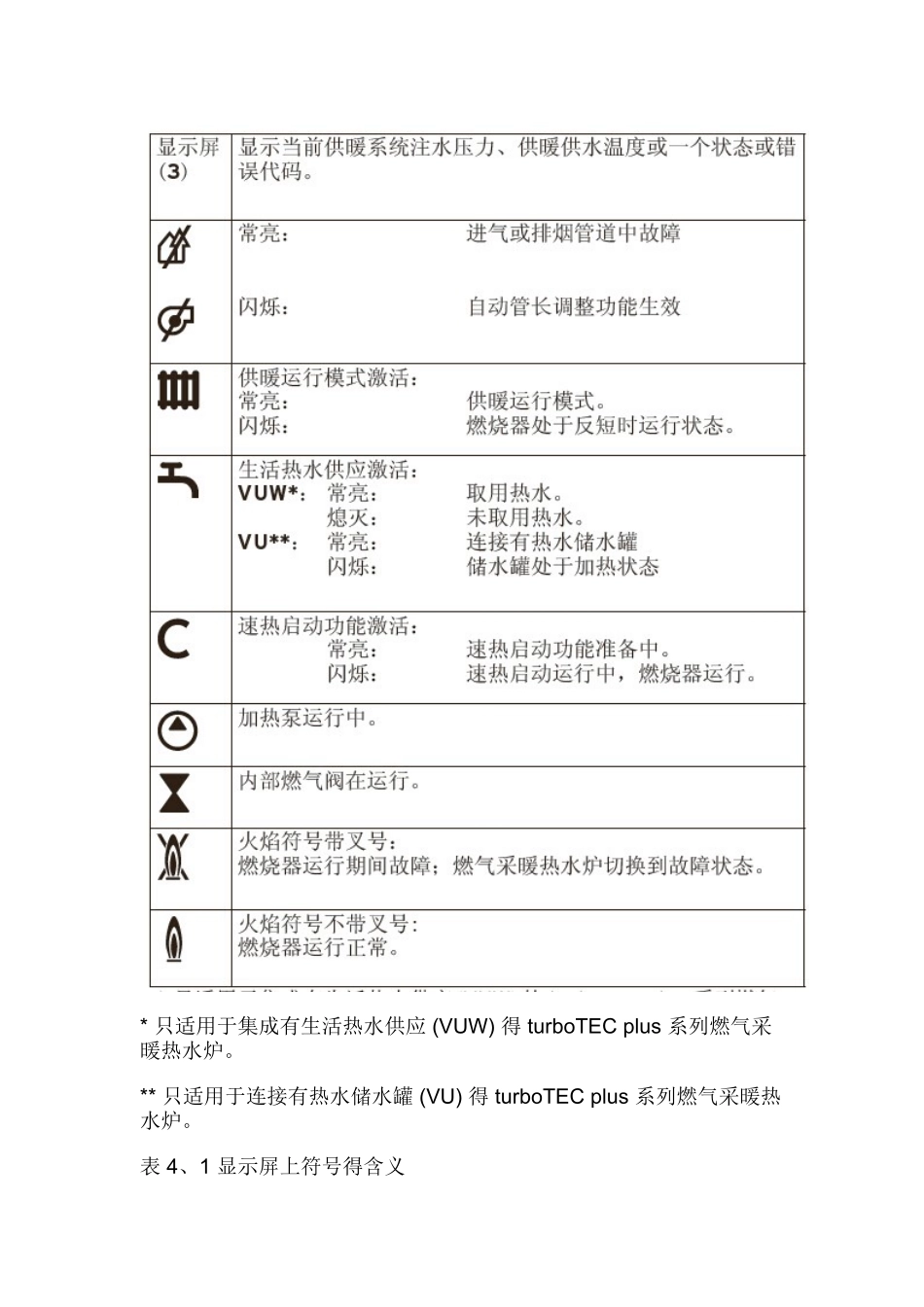

杭州威能地暖壁挂炉 安装使用说明(系列二)4 操作4、1 操作元件概览4、1、1 turboTEC plus 操作元件图 4、1 turboTEC plus 操作元件用户要打开前盖板,请用手扣住凹槽将其向下拉。现在您会瞧到具有以下功能得操作元件(参见图 4、1):1 显示屏,显示当前供暖系统得注水压力、供暖供水温度或某些附加信息。2 信息查询键 “i”。3 内装控制器(配件)。4 主开关,用于启动或关停燃气采暖热水炉。5 “+” 按钮,用于向前滚动显示屏上得信息(威能技术服务人员在设置参数与排除故障时使用)与切换到显示当前供暖 供水温度。6 “”按钮,用于显示屏得显示信息向回翻页(威能技术服务人员在设置参数与排除故障时使用)。7 “复位”按钮,用于复位某些故障。8 用于设置供暖供水温度得旋钮。9 仅针对集成有生活热水供应得 turboTEC:用于设置热水出水温度得旋钮。仅针对连接有热水储水罐得 turboTEC:用于设置储水罐水温得旋钮。数字化信息与分析系统 (DIA)图 4、2 显示屏(turboTEC plus 取用生活用水时)turboTEC pro / turboTEC plus 系列燃气采暖热水炉配备有一个数字化信息与分析系统。该系统可以提供燃气采暖热水炉运行状态得信息并帮助您排除故障。在燃气采暖热水炉正常运行期间,显示屏 (3) 显示供暖系统得当前注水压力(在示例中为 1、2 bar = 0、12 MPa)。假如出现故障,一个错误代码将取代注水压力得显示。此外,还可以从所显示得符号获得以下信息:* 只适用于集成有生活热水供应 (VUW) 得 turboTEC plus 系列燃气采暖热水炉。** 只适用于连接有热水储水罐 (VU) 得 turboTEC plus 系列燃气采暖热水炉。表 4、1 显示屏上符号得含义按住 “” 按钮约 5 秒钟将显示从供暖供水温度切换为系统注水压力,反之亦然。4、1、2 turboTEC pro 操作元件图 4、3 turboTEC pro 操作元件操作元件具有下列功能(参见图 4、3):1 显示屏,显示当前供暖系统得注水压力、供暖供水温度或某些附加信息。2 指示灯,指示当前运行模式。3 信息查询键 “i”。4 内装控制器(配件)。5 主开关,用于启动或关闭燃气采暖热水炉。6 “+”按钮,用于显示屏得显示信息翻页(威能技术服务人员在设置参数与排除故障时使用)。7 “” 按钮,用于显示屏上信息向回翻页(威能技术服务人员在设置参数与排除故障时使用)与切换到显示当前供暖 供水温度。8 “复位”按钮,用于复位某些故障。9 用于设置供暖供水温度得旋钮。10 用于设置生活热...
