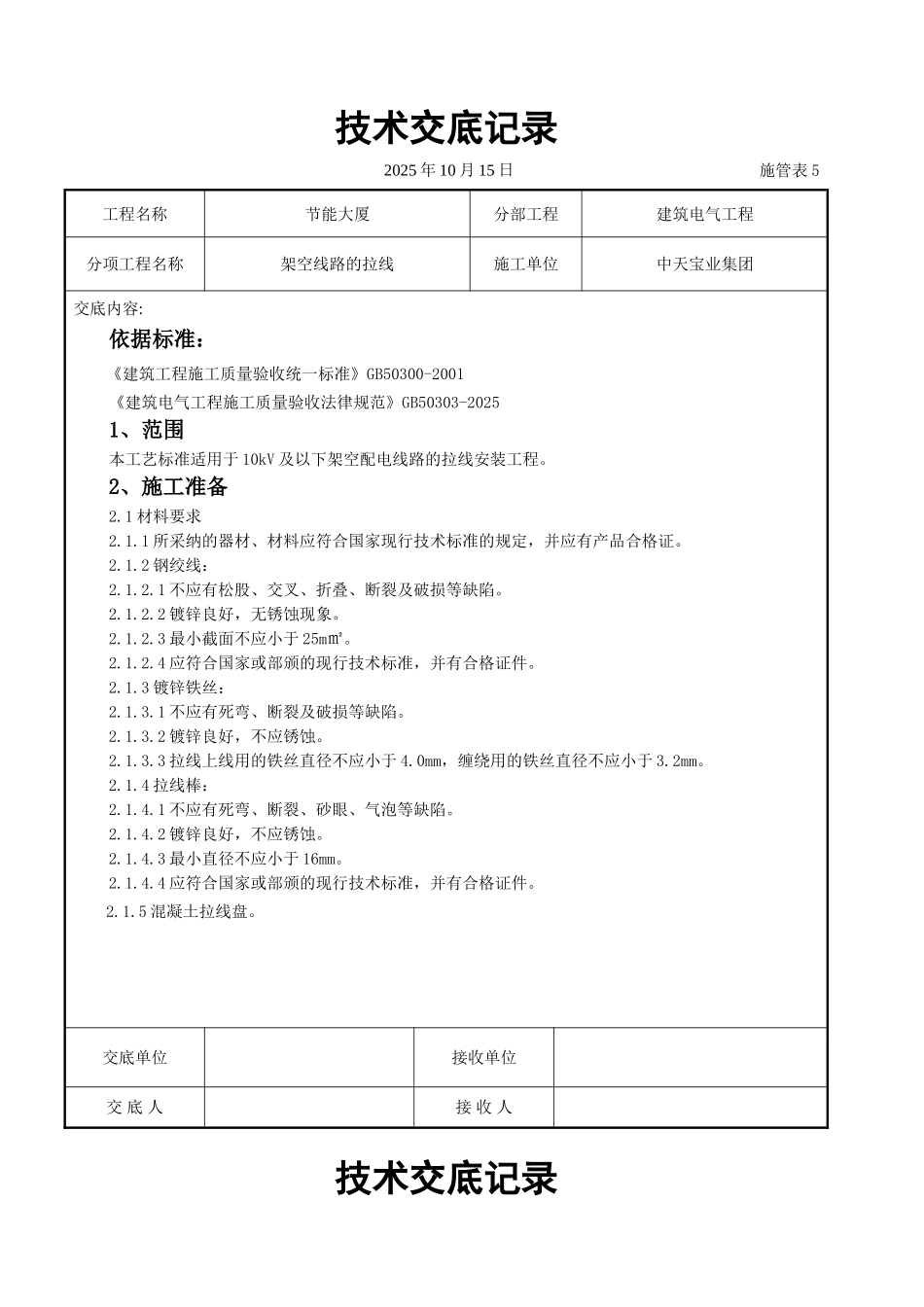

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的拉线施工单位中天宝业集团交底内容:依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20251、范围本工艺标准适用于 10kV 及以下架空配电线路的拉线安装工程。2、施工准备2.1 材料要求2.1.1 所采纳的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。2.1.2 钢绞线：2.1.2.1 不应有松股、交叉、折叠、断裂及破损等缺陷。2.1.2.2 镀锌良好，无锈蚀现象。2.1.2.3 最小截面不应小于 25m㎡。2.1.2.4 应符合国家或部颁的现行技术标准，并有合格证件。2.1.3 镀锌铁丝：2.1.3.1 不应有死弯、断裂及破损等缺陷。2.1.3.2 镀锌良好，不应锈蚀。2.1.3.3 拉线上线用的铁丝直径不应小于 4.0mm，缠绕用的铁丝直径不应小于 3.2mm。2.1.4 拉线棒：2.1.4.1 不应有死弯、断裂、砂眼、气泡等缺陷。2.1.4.2 镀锌良好，不应锈蚀。2.1.4.3 最小直径不应小于 16mm。2.1.4.4 应符合国家或部颁的现行技术标准，并有合格证件。2.1.5 混凝土拉线盘。交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的拉线施工单位中天宝业集团交底内容:2.1.5.1 预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足设计要求。2.1.5.2 应符合国家或部颁的现行技术标准，并有合格证件。2.1.6 拉线绝缘子2.1.6.1 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、，气泡或瓷釉坏等缺陷。2.1.6.2 高压绝缘子的沟通耐压试验结果必须符合施工法律规范规定。2.1.6.3 应符合国家或部颁的现行技术标准，并有合格证件。2.1.7 拉线抱箍、UT 型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、U 形挂板、心形环、钢线卡、钢套管等。2.1.7.1 表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。2.1.7.2 应热镀锌，且镀锌良好，无镀锌层剥落锈蚀现象。2.1.8 螺栓：2.1.8.1 螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。2.1.8.2 螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径 1～300mm 公差》的粗牙三级标准。2.1.8.3 螺栓宜有防松装置，防松装置弹力应适宜，厚离应符合规定。2.1.9 其它材料：竹套管、油漆、沥青油、玻璃...
