架空线路的接户线安装施工交底记录

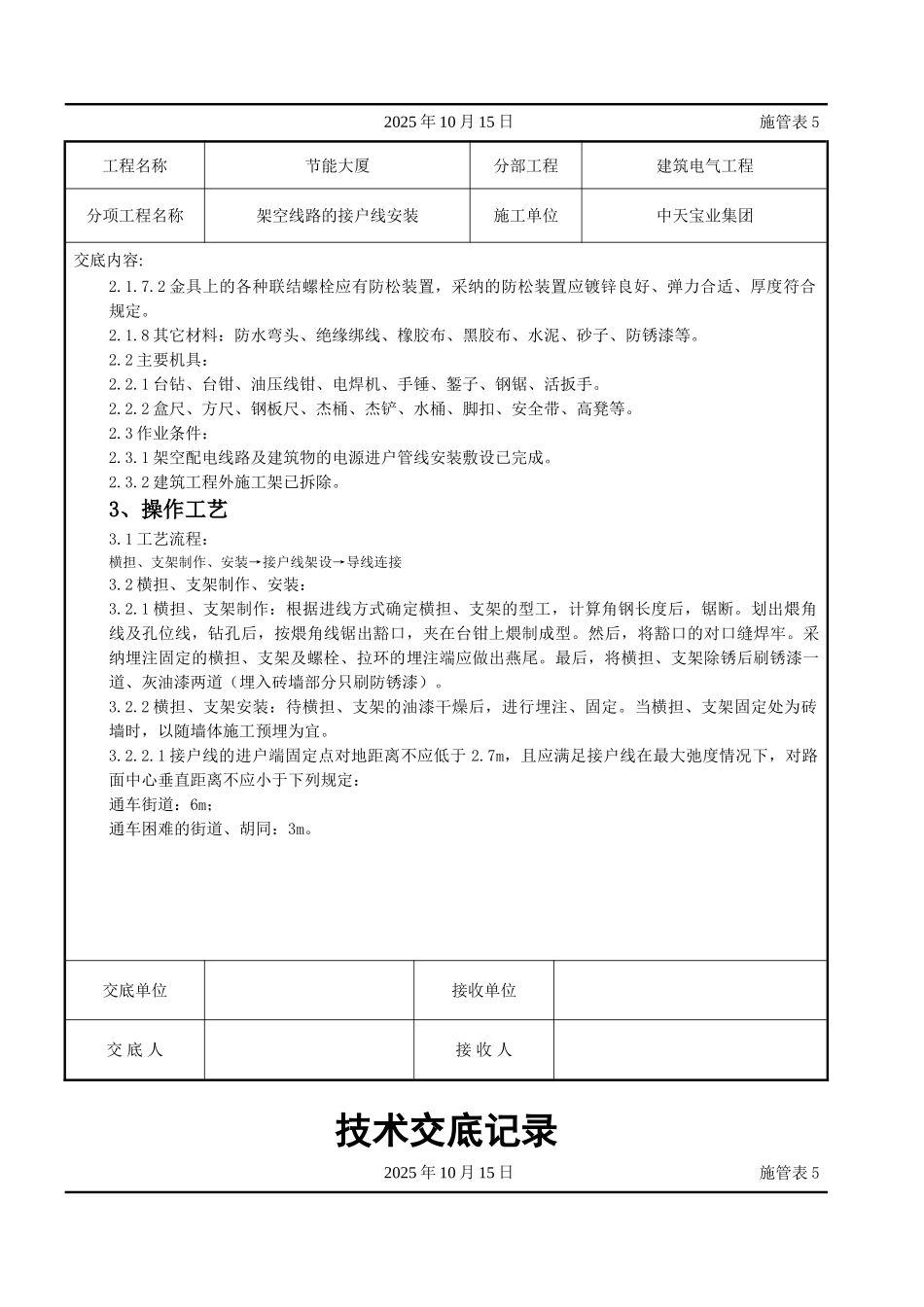

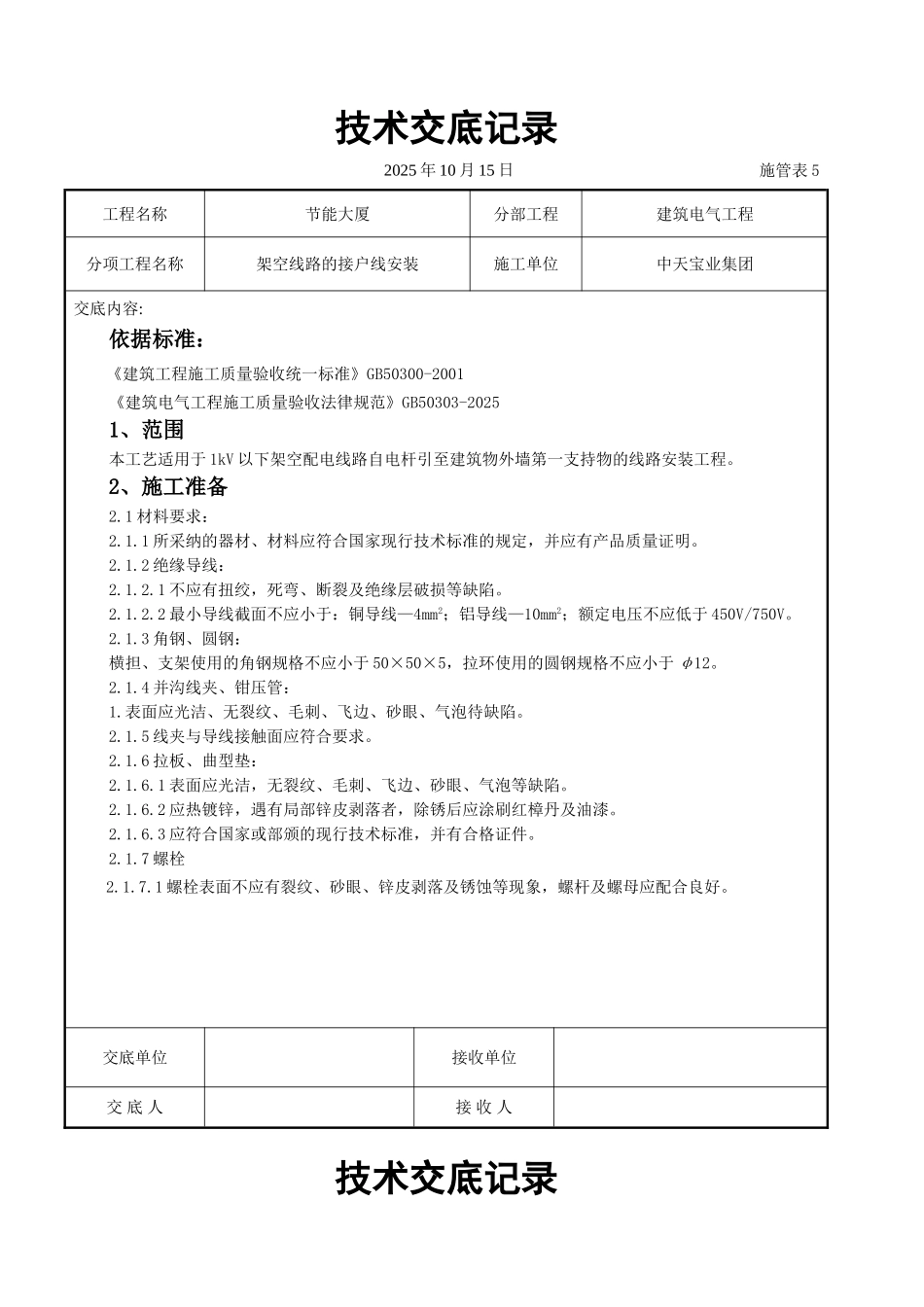

技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的接户线安装施工单位中天宝业集团交底内容:依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20251、范围本工艺适用于 1kV 以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。2、施工准备2.1 材料要求：2.1.1 所采纳的器材、材料应符合国家现行技术标准的规定，并应有产品质量证明。2.1.2 绝缘导线：2.1.2.1 不应有扭绞，死弯、断裂及绝缘层破损等缺陷。2.1.2.2 最小导线截面不应小于：铜导线—4mm2；铝导线—10mm2；额定电压不应低于 450V/750V。2.1.3 角钢、圆钢：横担、支架使用的角钢规格不应小于 50×50×5，拉环使用的圆钢规格不应小于 φ12。2.1.4 并沟线夹、钳压管：1.表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡待缺陷。2.1.5 线夹与导线接触面应符合要求。2.1.6 拉板、曲型垫：2.1.6.1 表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。2.1.6.2 应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆。2.1.6.3 应符合国家或部颁的现行技术标准，并有合格证件。2.1.7 螺栓2.1.7.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆及螺母应配合良好。交底单位接收单位交 底 人接 收 人技术交底记录2025 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称架空线路的接户线安装施工单位中天宝业集团交底内容:2.1.7.2 金具上的各种联结螺栓应有防松装置，采纳的防松装置应镀锌良好、弹力合适、厚度符合规定。2.1.8 其它材料：防水弯头、绝缘绑线、橡胶布、黑胶布、水泥、砂子、防锈漆等。2.2 主要机具：2.2.1 台钻、台钳、油压线钳、电焊机、手锤、錾子、钢锯、活扳手。2.2.2 盒尺、方尺、钢板尺、杰桶、杰铲、水桶、脚扣、安全带、高凳等。2.3 作业条件：2.3.1 架空配电线路及建筑物的电源进户管线安装敷设已完成。2.3.2 建筑工程外施工架已拆除。3、操作工艺3.1 工艺流程：横担、支架制作、安装→接户线架设→导线连接3.2 横担、支架制作、安装：3.2.1 横担、支架制作：根据进线方式确定横担、支架的型工，计算角钢长度后，锯断。划出煨角线及孔位线，钻孔后，按煨角线锯出豁口，夹在台钳上煨制成型。然后，将豁口的对口缝焊牢。采纳埋注固定的横担、支架及螺栓、拉环的埋注端应...
