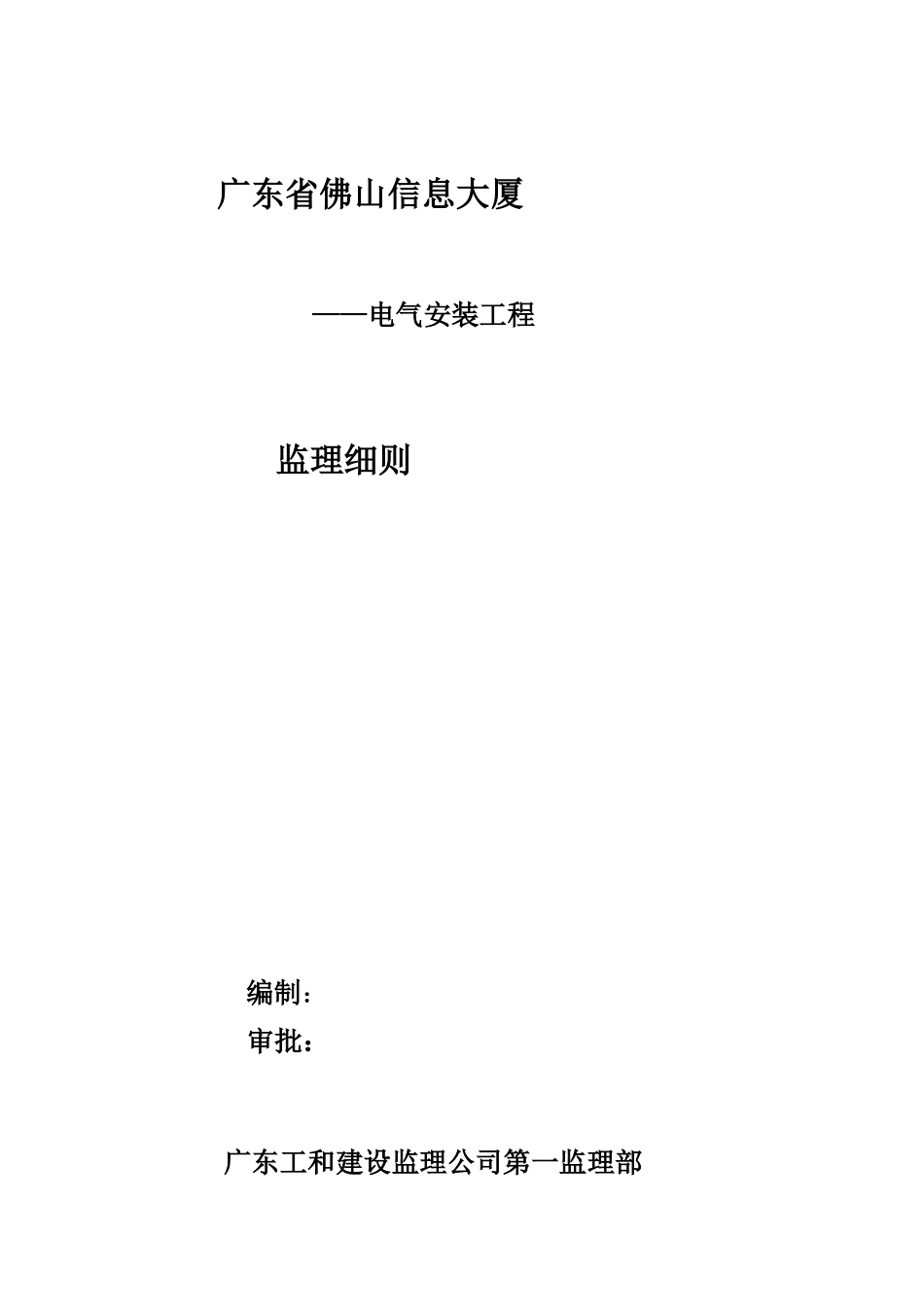

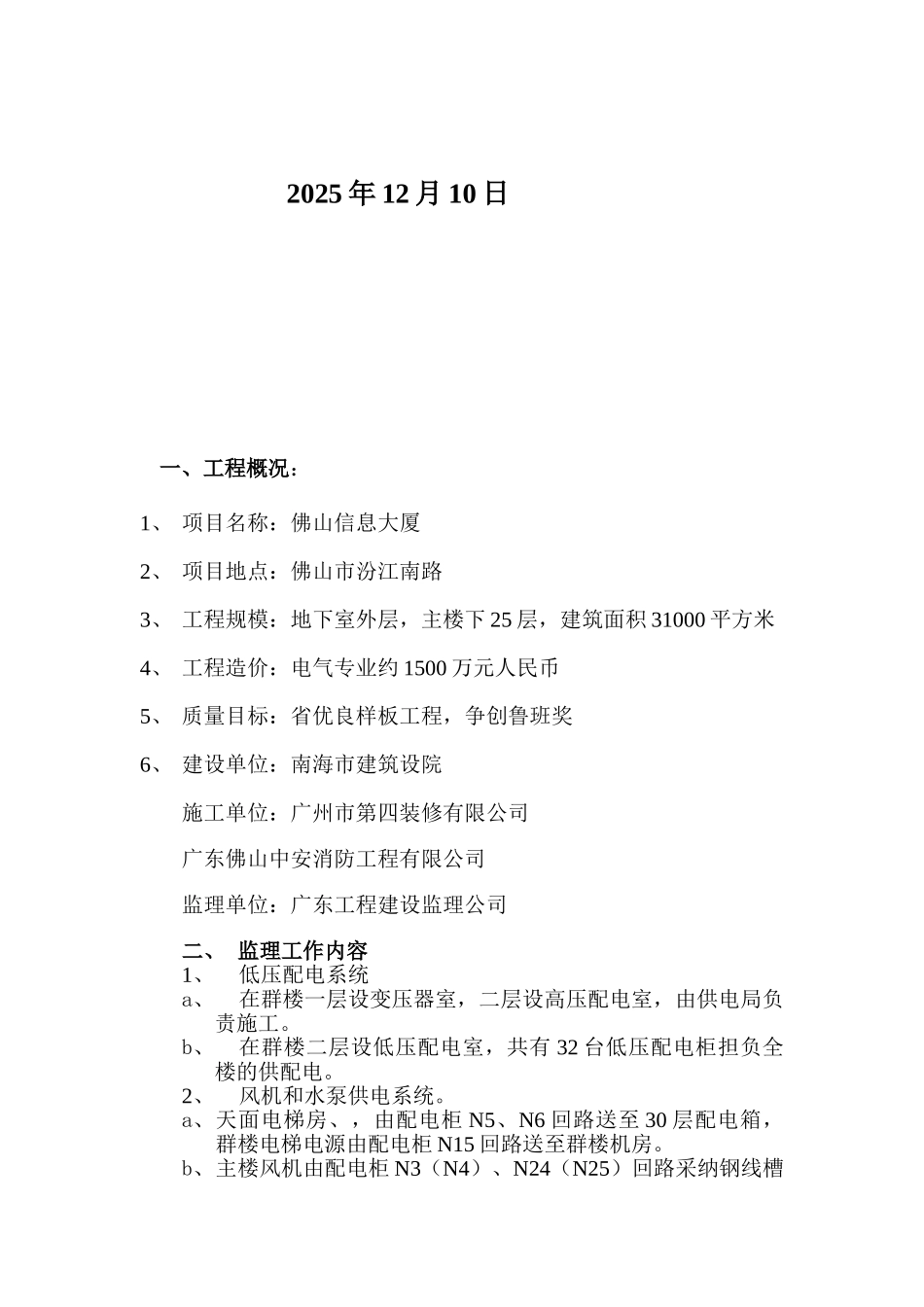

广东省佛山信息大厦 ——电气安装工程 监理细则 编制： 审批： 广东工和建设监理公司第一监理部 2025 年 12 月 10 日 一、工程概况： 1、 项目名称：佛山信息大厦2、 项目地点：佛山市汾江南路3、 工程规模：地下室外层，主楼下 25 层，建筑面积 31000 平方米4、 工程造价：电气专业约 1500 万元人民币5、 质量目标：省优良样板工程，争创鲁班奖6、 建设单位：南海市建筑设院施工单位：广州市第四装修有限公司广东佛山中安消防工程有限公司监理单位：广东工程建设监理公司二、 监理工作内容1、低压配电系统a、在群楼一层设变压器室，二层设高压配电室，由供电局负责施工。b、在群楼二层设低压配电室，共有 32 台低压配电柜担负全楼的供配电。2、风机和水泵供电系统。a、天面电梯房、，由配电柜 N5、N6 回路送至 30 层配电箱，群楼电梯电源由配电柜 N15 回路送至群楼机房。b、主楼风机由配电柜 N3（N4）、N24（N25）回路采纳钢线槽送 至 风 机 电 源 箱 ， 群 楼 风 机 由 配 电 柜N13（N14）、N18（N19）回路沿线槽送至各层配电箱。地下室人防区风机由配电柜 N42（N43）回路沿线槽送至配电箱，地下车库风机由配电柜 N44（N45）回路送至配电箱。c、地下室消防泵、生活泵、喷淋泵、稳压泵电源控制由设在地下室的六台水泵配电柜供电。水泵配电柜主电源由低压配电柜N38（N39）封闭母线回路沿桥架分别送到水泵配电柜。3、各楼层空调供电系统地下室冷冻机组电源 1#由 N361 母线引入，2#由 N362 母线引入至冷冻机房，主楼空调电源由 N28（N29）回路配电间分别送至偶数层、奇数层分电箱。群楼空调由配电间 N11（N12）回路，采纳电缆沿线槽通过“T4、接箱引至各楼层配电箱。 4、各楼层一般照明系统主楼层一般照明电源偶数层由配电柜 N8 回路，奇数层由 N9 回路采纳 CCX23-630/4P 母线由配电间插接至各楼层分电箱。 群楼 1—4 层照明由配电间 N30、N31，N22，N23 回路引至各层配电箱。5、各楼层事故照明供电系统主楼事故照明电源由配电间 N10 回路，采纳一根电缆沿桥架由配电间通过“T”接箱引至 3F、8F、13F、18F、23F 配电箱，每配电箱管五层。6、地下室事故照明供电系统地下一层事故照明电源由半配电柜 N41（N40）回路，采纳一根电缆送到分电箱。车库照明由配电间 N45（N44）电缆回路送至地下室分电箱。7、机房设备供电系统奇数层电源（包括四层）由配电间 N1 母线回路引...
