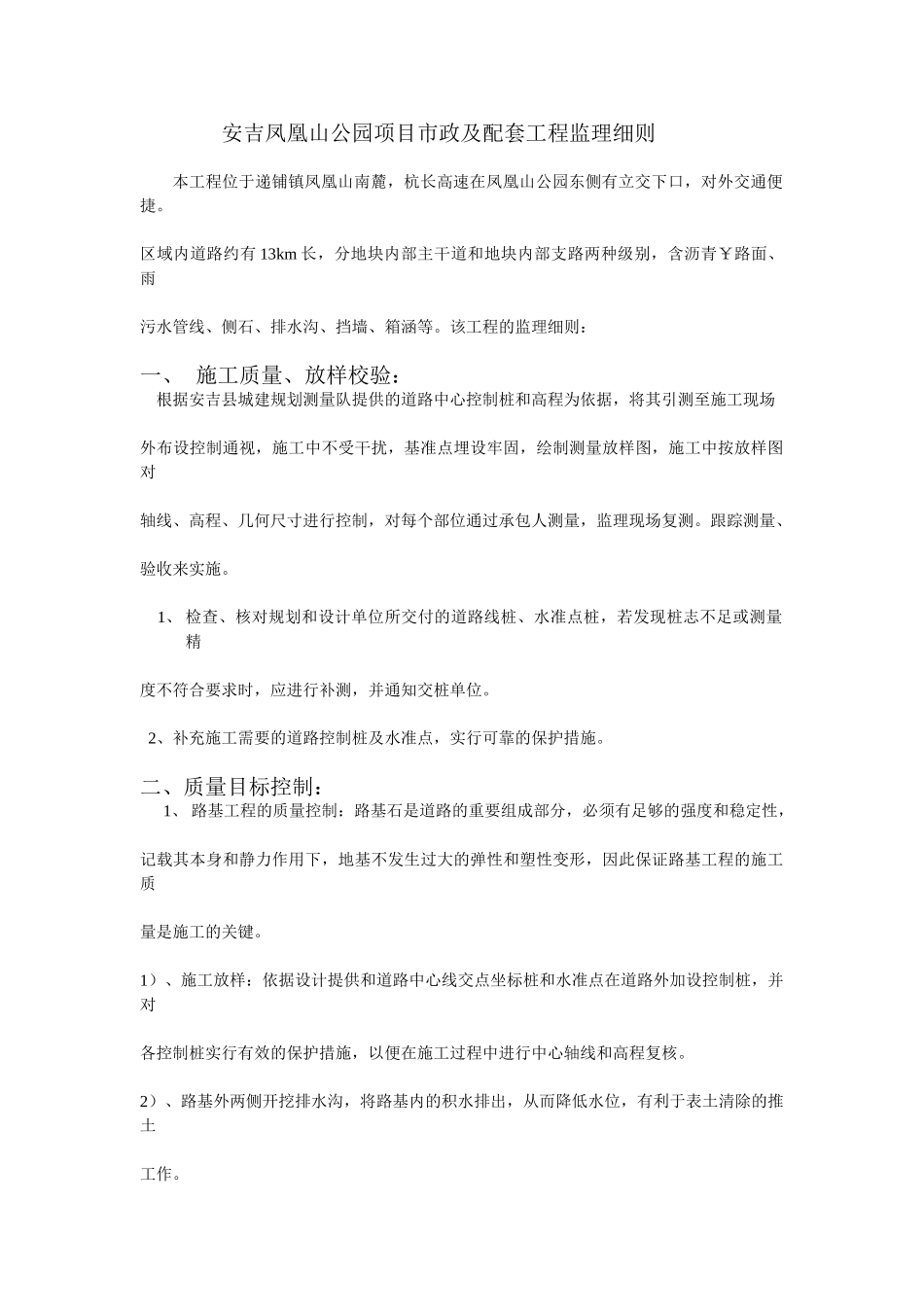

安吉凤凰山公园项目市政及配套工程监理细则 本工程位于递铺镇凤凰山南麓，杭长高速在凤凰山公园东侧有立交下口，对外交通便捷。区域内道路约有 13km 长，分地块内部主干道和地块内部支路两种级别，含沥青￥路面、雨污水管线、侧石、排水沟、挡墙、箱涵等。该工程的监理细则：一、 施工质量、放样校验： 根据安吉县城建规划测量队提供的道路中心控制桩和高程为依据，将其引测至施工现场外布设控制通视，施工中不受干扰，基准点埋设牢固，绘制测量放样图，施工中按放样图对轴线、高程、几何尺寸进行控制，对每个部位通过承包人测量，监理现场复测。跟踪测量、验收来实施。1、 检查、核对规划和设计单位所交付的道路线桩、水准点桩，若发现桩志不足或测量精度不符合要求时，应进行补测，并通知交桩单位。 2、补充施工需要的道路控制桩及水准点，实行可靠的保护措施。二、质量目标控制：1、 路基工程的质量控制：路基石是道路的重要组成部分，必须有足够的强度和稳定性，记载其本身和静力作用下，地基不发生过大的弹性和塑性变形，因此保证路基工程的施工质量是施工的关键。1）、施工放样：依据设计提供和道路中心线交点坐标桩和水准点在道路外加设控制桩，并对各控制桩实行有效的保护措施，以便在施工过程中进行中心轴线和高程复核。2）、路基外两侧开挖排水沟，将路基内的积水排出，从而降低水位，有利于表土清除的推土工作。3）、按道路轴线控制桩，沿路中心线每隔 20m 加设控制桩，并注明桩号及路中线的填挖高度。承包人自复施工放样记录无误后，填写“路基工程施工放样报检单”报监理审核。4）、路基土方采纳推土机施工时应按设计的高程预留 10cm 的原状土，原状土以下 0-30cm范围内土的压实度不低于 95%，用环刀法检验（附表一：表土清除压实工序流程图）。 附表一： 监理工序 施工程序表土清除压实工序流程示意图5、路基填方施工前，必须采集有代表土性，进行土工试验，求得土样的最大干密度和最佳含水量，用于含水量是影响路基土压实效果的主要因素，因此需检测填方路基中的含水量，用透水不良的土作路基填方时，应控制 2%以内为最佳含水量，路基填筑时应分层回填和碾压厚度控制在 20-30CM,按法律规范要求每层检测土的压实度（土工试验），（附表二：填土铺筑压实工序示意图）附表二：监理程序 施工程序 外 观 检 查推 土 机 整 平消除表土、排除地表水压实抽检、填写《工序检查认可》压 路 机 碾 压 承 包 人 自 检 进 入 下 道 工 序 填 报 《 工 序 自 检 报 告单》
