某医院改造工程人工挖孔桩施工技术交底

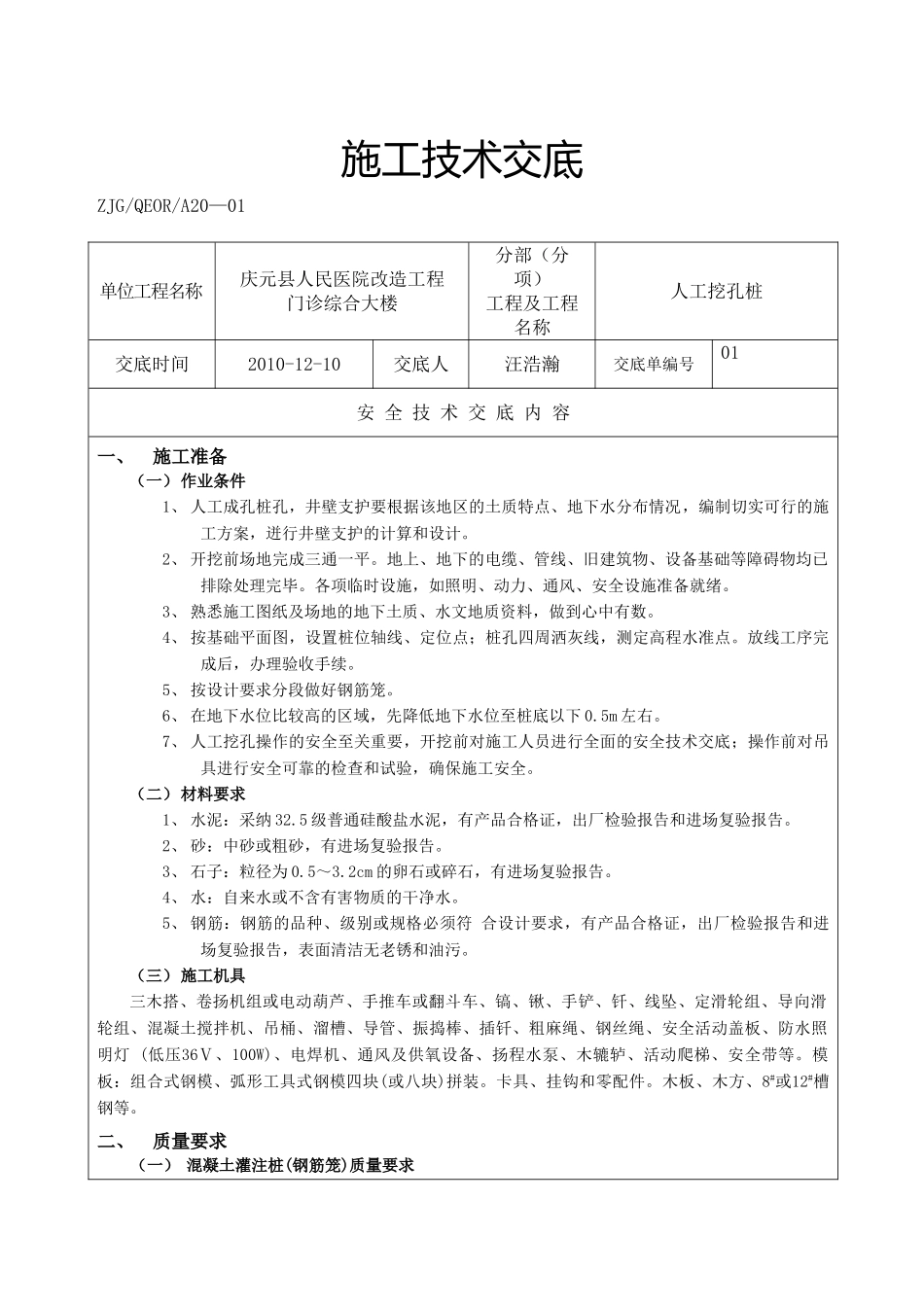

施工技术交底ZJG/QEOR/A20—01单位工程名称庆元县人民医院改造工程门诊综合大楼分部（分项）工程及工程名称人工挖孔桩交底时间2010-12-10交底人汪浩瀚交底单编号01安 全 技 术 交 底 内 容一、施工准备（一）作业条件1、 人工成孔桩孔，井壁支护要根据该地区的土质特点、地下水分布情况，编制切实可行的施工方案，迸行井壁支护的计算和设计。2、 开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。3、 熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。4、 按基础平面图，设置桩位轴线、定位点；桩孔四周洒灰线，测定高程水准点。放线工序完成后，办理验收手续。5、 按设计要求分段做好钢筋笼。6、 在地下水位比较高的区域，先降低地下水位至桩底以下 0.5m 左右。7、 人工挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。（二）材料要求1、 水泥：采纳 32.5 级普通硅酸盐水泥，有产品合格证，出厂检验报告和进场复验报告。2、 砂：中砂或粗砂，有进场复验报告。3、 石子：粒径为 0.5～3.2cm 的卵石或碎石，有进场复验报告。4、 水：自来水或不含有害物质的干净水。5、 钢筋：钢筋的品种、级别或规格必须符 合设计要求，有产品合格证，出厂检验报告和进场复验报告，表面清洁无老锈和油污。（三）施工机具三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯 (低压36Ⅴ、100W)、电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全带等。模板：组合式钢模、弧形工具式钢模四块(或八块)拼装。卡具、挂钩和零配件。木板、木方、8#或12#槽钢等。二、质量要求（一） 混凝土灌注桩(钢筋笼)质量要求三、工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳) →安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇筑第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋...
