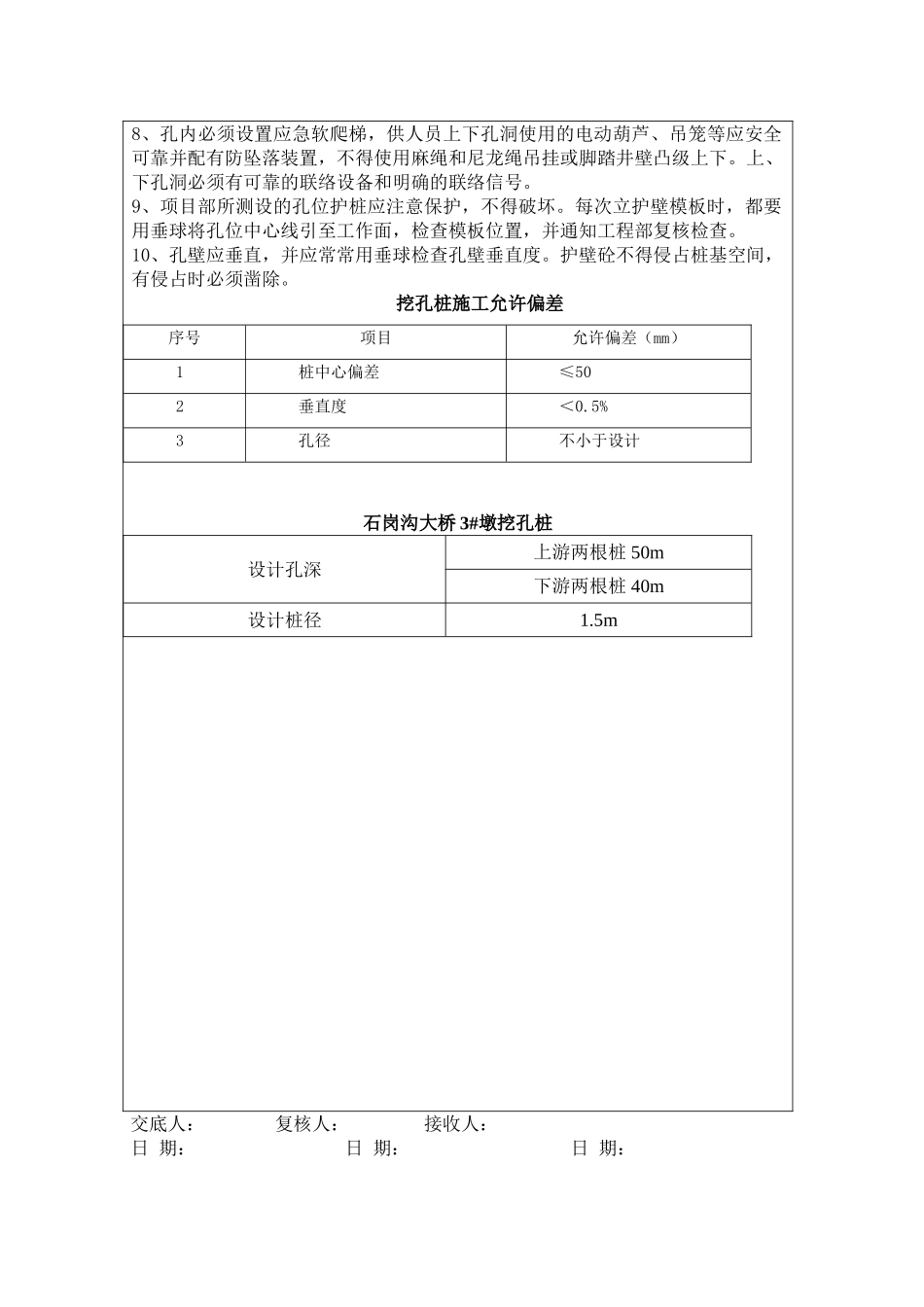

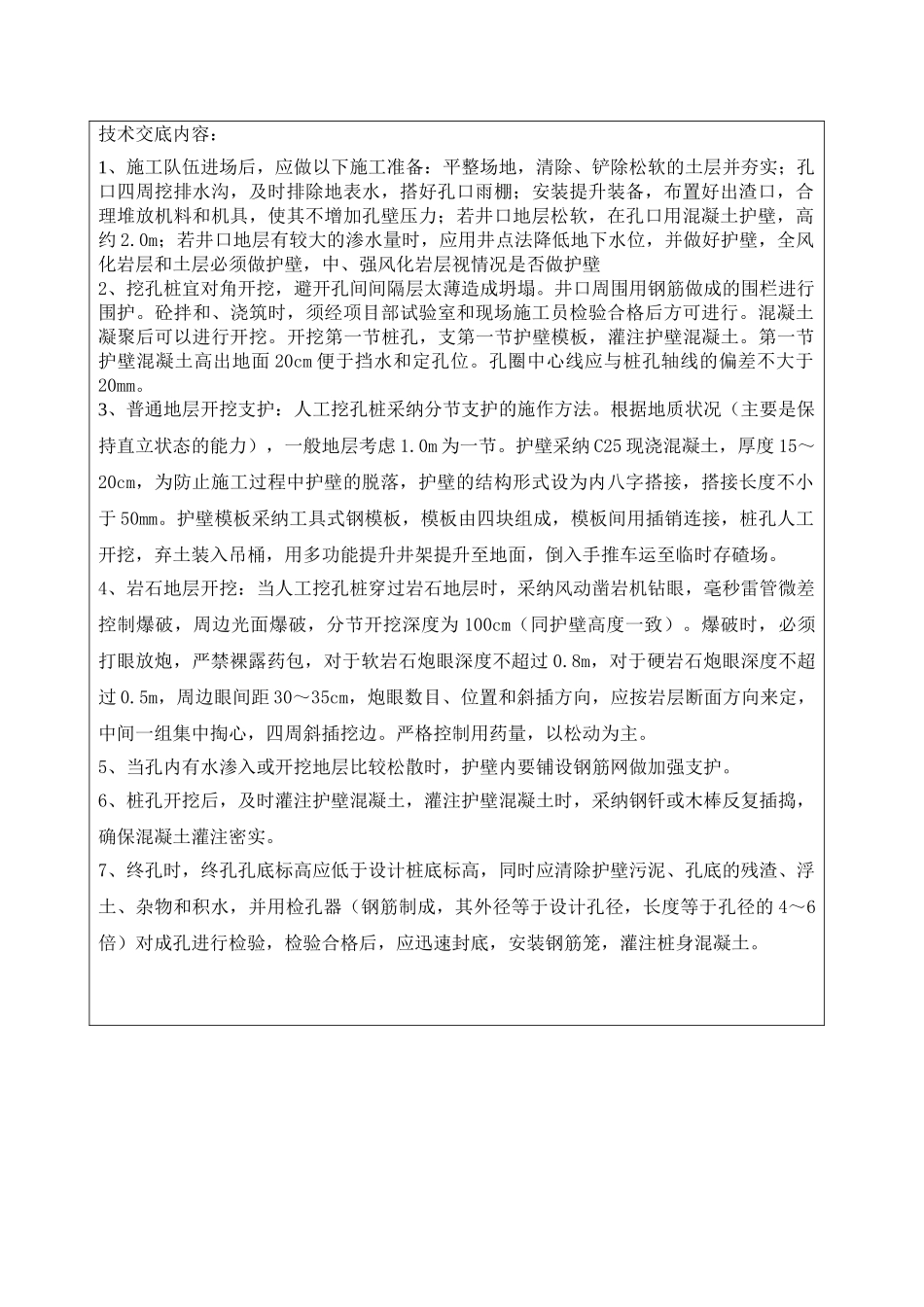

人工挖孔桩技术交底书 单位名称：中铁四局 2009 年 3 月 23 日 编号：单位工程名称桥梁工程里程桩号石岗沟大桥设计文件图号施工部位3#墩挖孔桩技术交底内容：1、施工队伍进场后，应做以下施工准备：平整场地，清除、铲除松软的土层并夯实；孔口四周挖排水沟，及时排除地表水，搭好孔口雨棚；安装提升装备，布置好出渣口，合理堆放机料和机具，使其不增加孔壁压力；若井口地层松软，在孔口用混凝土护壁，高约 2.0m；若井口地层有较大的渗水量时，应用井点法降低地下水位，并做好护壁，全风化岩层和土层必须做护壁，中、强风化岩层视情况是否做护壁2、挖孔桩宜对角开挖，避开孔间间隔层太薄造成坍塌。井口周围用钢筋做成的围栏进行围护。砼拌和、浇筑时，须经项目部试验室和现场施工员检验合格后方可进行。混凝土凝聚后可以进行开挖。开挖第一节桩孔，支第一节护壁模板，灌注护壁混凝土。第一节护壁混凝土高出地面 20cm 便于挡水和定孔位。孔圈中心线应与桩孔轴线的偏差不大于20mm。3、普通地层开挖支护：人工挖孔桩采纳分节支护的施作方法。根据地质状况（主要是保持直立状态的能力），一般地层考虑 1.0m 为一节。护壁采纳 C25 现浇混凝土，厚度 15～20cm，为防止施工过程中护壁的脱落，护壁的结构形式设为内八字搭接，搭接长度不小于 50mm。护壁模板采纳工具式钢模板，模板由四块组成，模板间用插销连接，桩孔人工开挖，弃土装入吊桶，用多功能提升井架提升至地面，倒入手推车运至临时存碴场。4、岩石地层开挖：当人工挖孔桩穿过岩石地层时，采纳风动凿岩机钻眼，毫秒雷管微差控制爆破，周边光面爆破，分节开挖深度为 100cm（同护壁高度一致）。爆破时，必须打眼放炮，严禁裸露药包，对于软岩石炮眼深度不超过 0.8m，对于硬岩石炮眼深度不超过 0.5m，周边眼间距 30～35cm，炮眼数目、位置和斜插方向，应按岩层断面方向来定，中间一组集中掏心，四周斜插挖边。严格控制用药量，以松动为主。5、当孔内有水渗入或开挖地层比较松散时，护壁内要铺设钢筋网做加强支护。6、桩孔开挖后，及时灌注护壁混凝土，灌注护壁混凝土时，采纳钢钎或木棒反复插捣，确保混凝土灌注密实。7、终孔时，终孔孔底标高应低于设计桩底标高，同时应清除护壁污泥、孔底的残渣、浮土、杂物和积水，并用检孔器（钢筋制成，其外径等于设计孔径，长度等于孔径的 4～6倍）对成孔进行检验，检验合格后，应迅速封底，安装钢筋笼，灌注桩身混凝土。8、孔内必须设...
