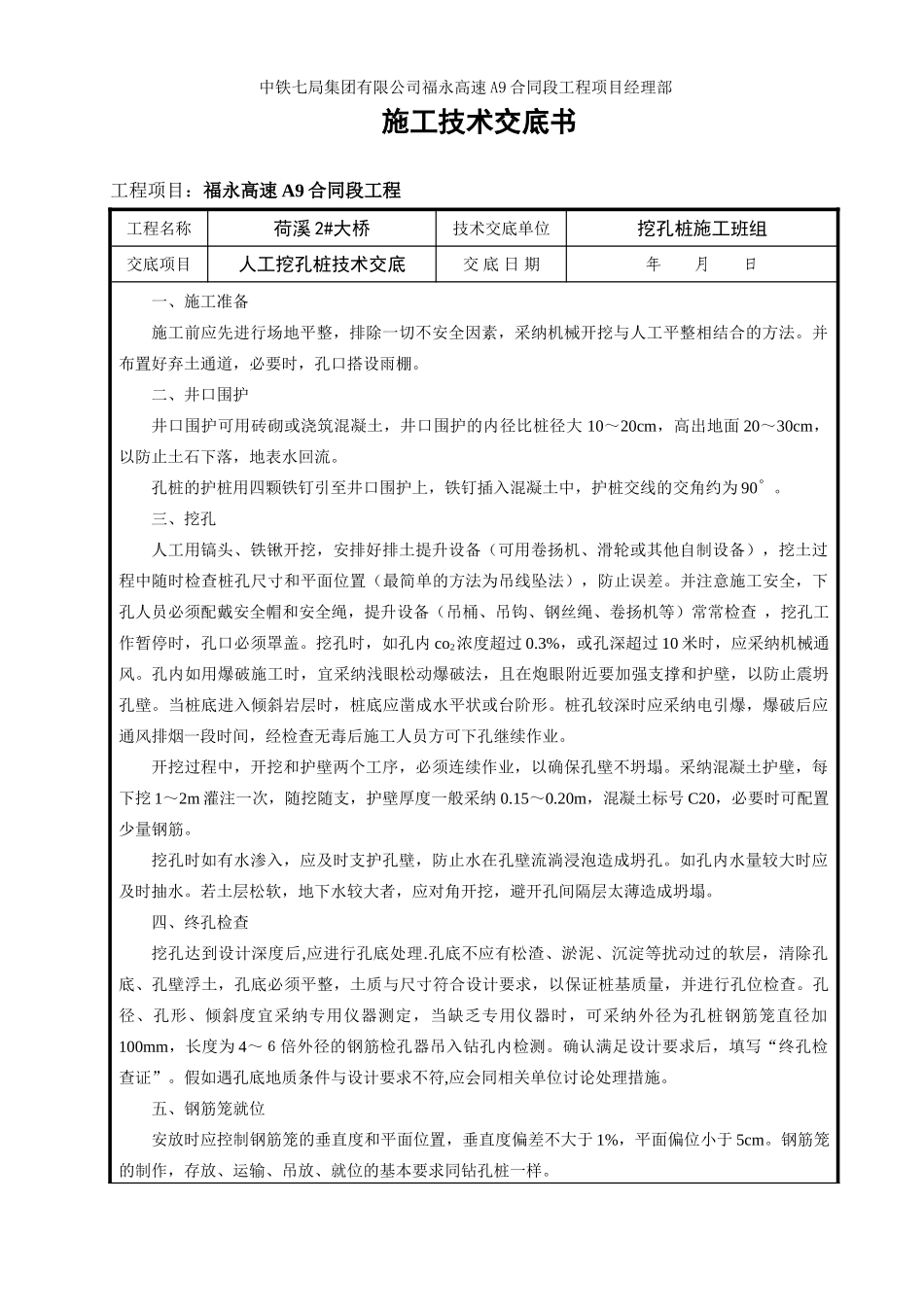

中铁七局集团有限公司福永高速 A9 合同段工程项目经理部 施工技术交底书工程项目：福永高速 A9 合同段工程工程名称荷溪 2#大桥技术交底单位挖孔桩施工班组交底项目人工挖孔桩技术交底交 底 日 期年 月 日一、施工准备施工前应先进行场地平整，排除一切不安全因素，采纳机械开挖与人工平整相结合的方法。并布置好弃土通道，必要时，孔口搭设雨棚。二、井口围护井口围护可用砖砌或浇筑混凝土，井口围护的内径比桩径大 10～20cm，高出地面 20～30cm，以防止土石下落，地表水回流。孔桩的护桩用四颗铁钉引至井口围护上，铁钉插入混凝土中，护桩交线的交角约为 90。。三、挖孔人工用镐头、铁锹开挖，安排好排土提升设备（可用卷扬机、滑轮或其他自制设备），挖土过程中随时检查桩孔尺寸和平面位置（最简单的方法为吊线坠法），防止误差。并注意施工安全，下孔人员必须配戴安全帽和安全绳，提升设备（吊桶、吊钩、钢丝绳、卷扬机等）常常检查 ，挖孔工作暂停时，孔口必须罩盖。挖孔时，如孔内 co2浓度超过 0.3%，或孔深超过 10 米时，应采纳机械通风。孔内如用爆破施工时，宜采纳浅眼松动爆破法，且在炮眼附近要加强支撑和护壁，以防止震坍孔壁。当桩底进入倾斜岩层时，桩底应凿成水平状或台阶形。桩孔较深时应采纳电引爆，爆破后应通风排烟一段时间，经检查无毒后施工人员方可下孔继续作业。开挖过程中，开挖和护壁两个工序，必须连续作业，以确保孔壁不坍塌。采纳混凝土护壁，每下挖 1～2m 灌注一次，随挖随支，护壁厚度一般采纳 0.15～0.20m，混凝土标号 C20，必要时可配置少量钢筋。挖孔时如有水渗入，应及时支护孔壁，防止水在孔壁流淌浸泡造成坍孔。如孔内水量较大时应及时抽水。若土层松软，地下水较大者，应对角开挖，避开孔间隔层太薄造成坍塌。四、终孔检查挖孔达到设计深度后,应进行孔底处理.孔底不应有松渣、淤泥、沉淀等扰动过的软层，清除孔底、孔壁浮土，孔底必须平整，土质与尺寸符合设计要求，以保证桩基质量，并进行孔位检查。孔径、孔形、倾斜度宜采纳专用仪器测定，当缺乏专用仪器时，可采纳外径为孔桩钢筋笼直径加100mm，长度为 4～６倍外径的钢筋检孔器吊入钻孔内检测。确认满足设计要求后，填写“终孔检查证”。假如遇孔底地质条件与设计要求不符,应会同相关单位讨论处理措施。五、钢筋笼就位安放时应控制钢筋笼的垂直度和平面位置，垂直度偏差不大于 1%，平面偏位小于 5cm。钢筋笼的制作，存放、运输...
