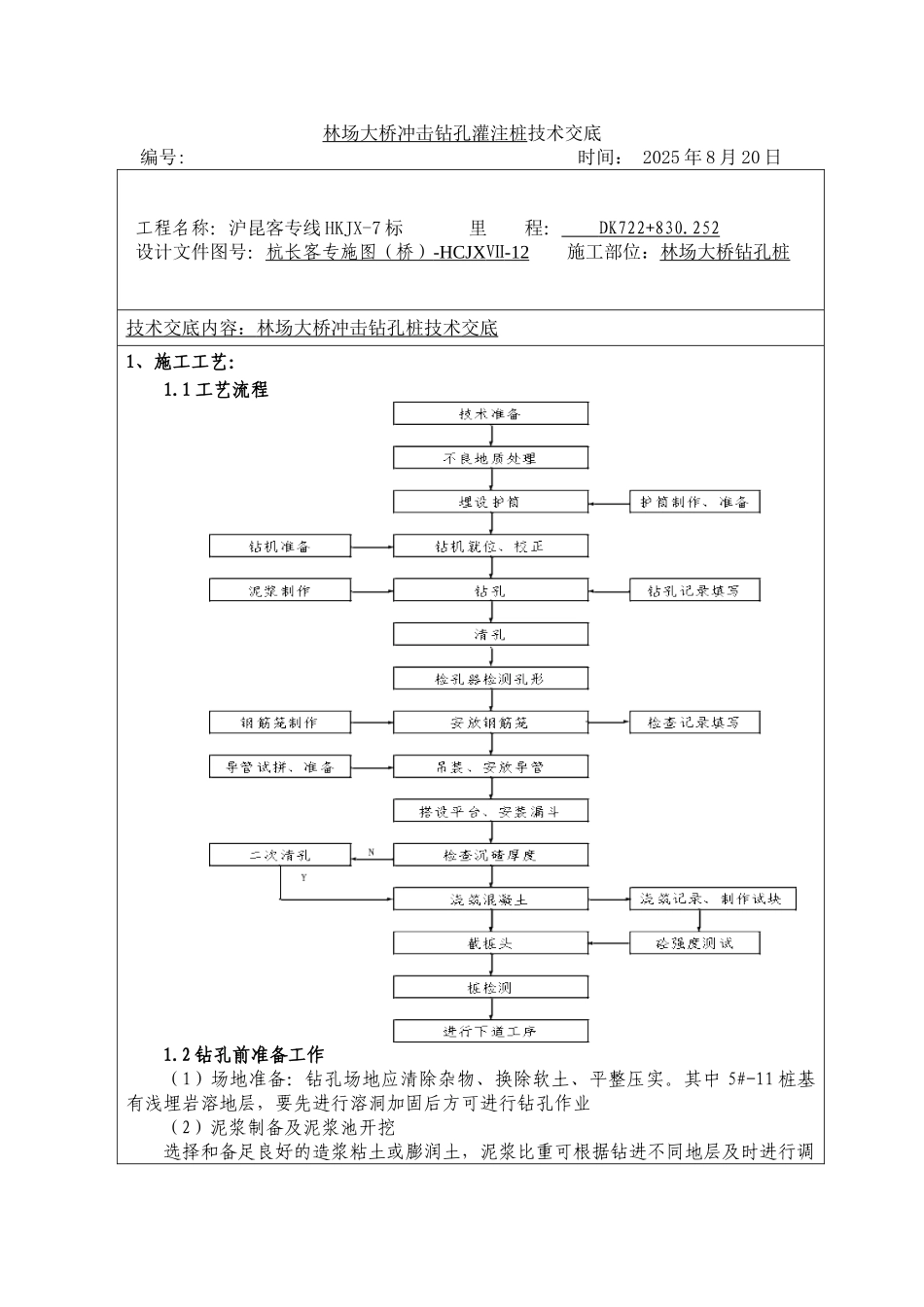

某大桥冲击钻孔灌注桩技术交底

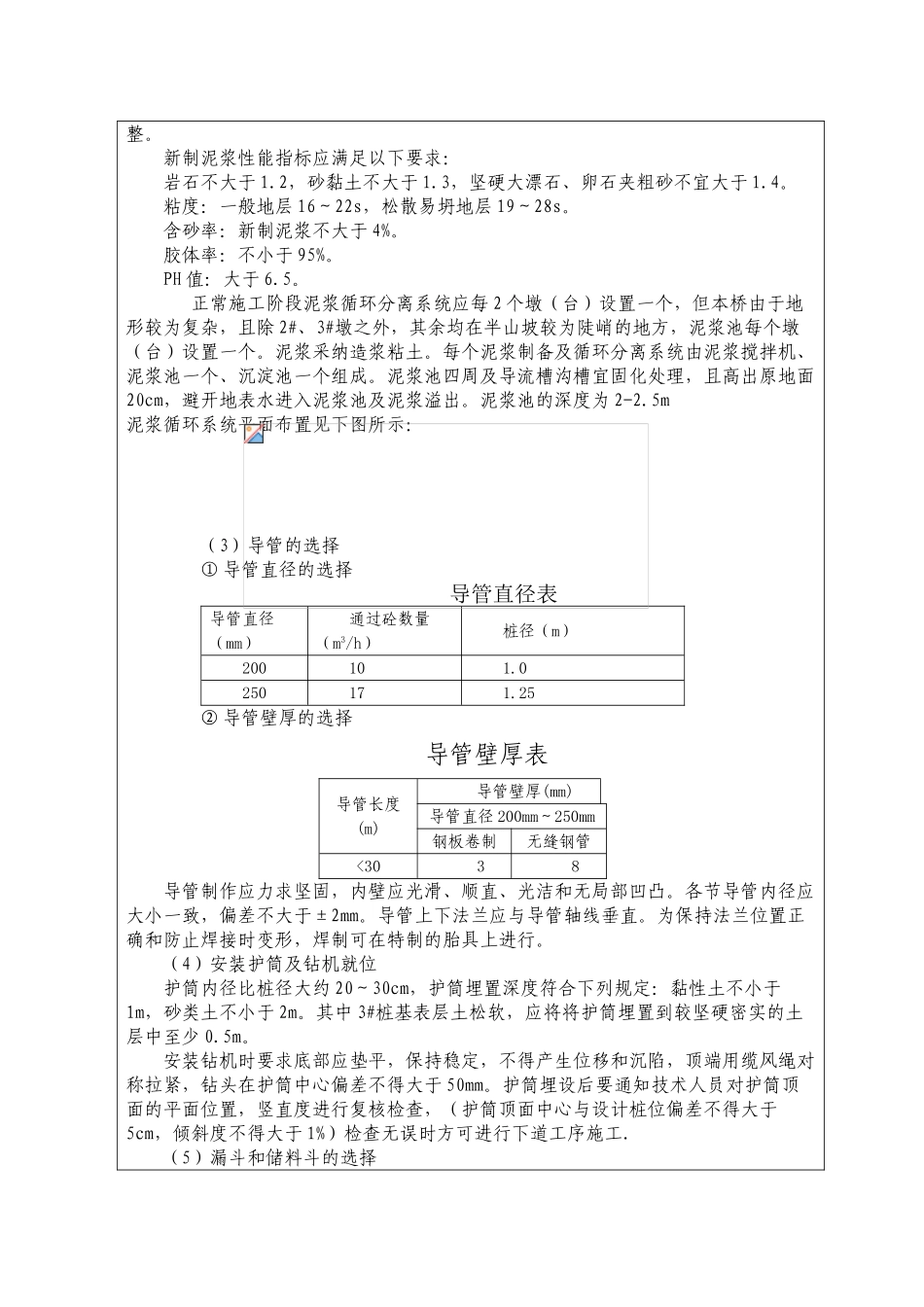

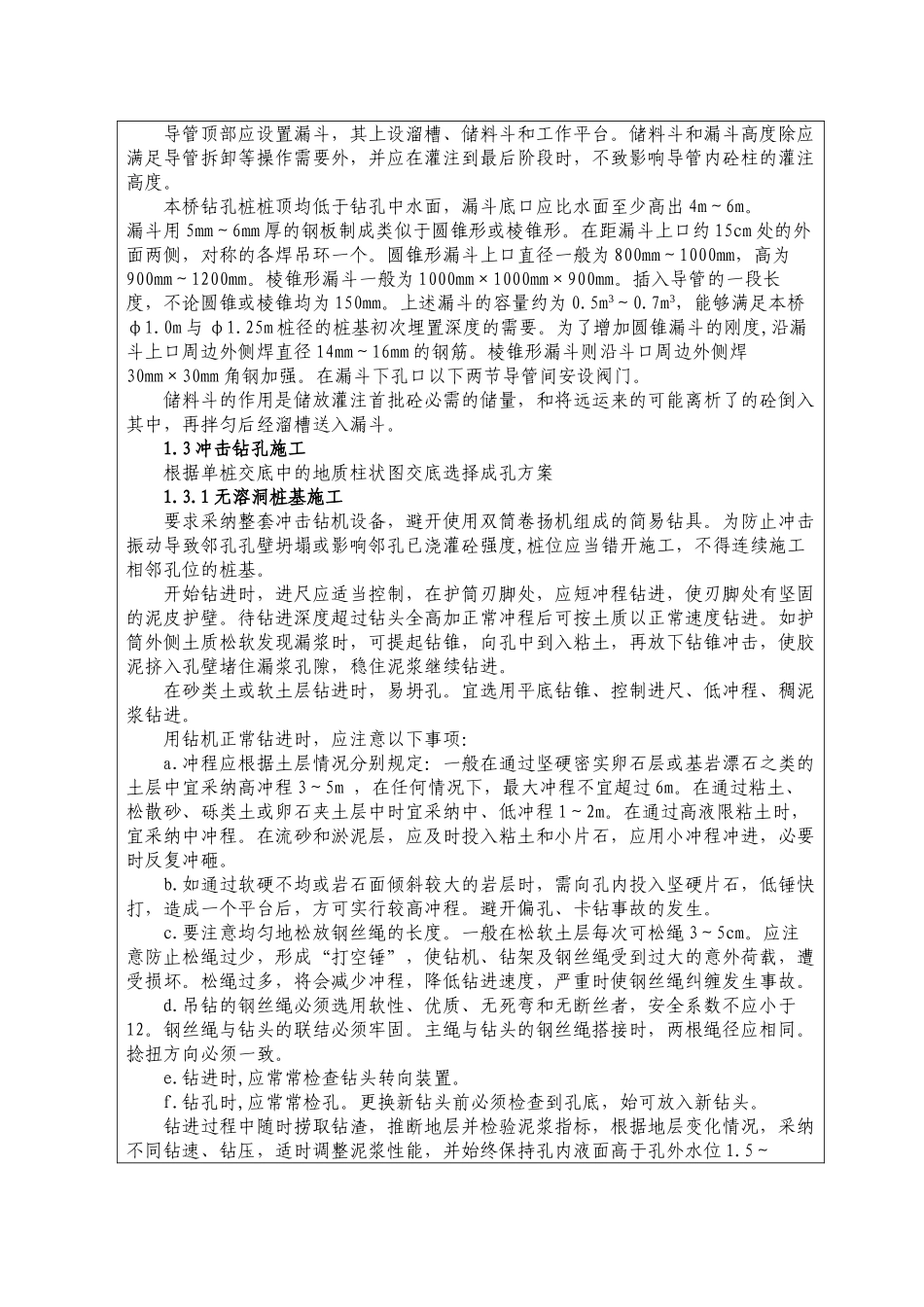

林场大桥冲击钻孔灌注桩技术交底编号: 时间： 2025 年 8 月 20 日 工程名称：沪昆客专线 HKJX-7 标 里 程： DK722+830.252 设计文件图号：杭长客专施图（桥） -HCJX Ⅶ -12 施工部位：林场大桥钻孔桩技术交底内容： 林场大桥冲击钻孔桩技术交底 1、施工工艺：1.1 工艺流程 1.2 钻孔前准备工作（1）场地准备：钻孔场地应清除杂物、换除软土、平整压实。其中 5#-11 桩基有浅埋岩溶地层，要先进行溶洞加固后方可进行钻孔作业（2）泥浆制备及泥浆池开挖选择和备足良好的造浆粘土或膨润土，泥浆比重可根据钻进不同地层及时进行调整。新制泥浆性能指标应满足以下要求：岩石不大于 1.2，砂黏土不大于 1.3，坚硬大漂石、卵石夹粗砂不宜大于 1.4。粘度：一般地层 16～22s，松散易坍地层 19～28s。含砂率：新制泥浆不大于 4%。胶体率：不小于 95%。PH 值：大于 6.5。正常施工阶段泥浆循环分离系统应每 2 个墩（台）设置一个，但本桥由于地形较为复杂，且除 2#、3#墩之外，其余均在半山坡较为陡峭的地方，泥浆池每个墩（台）设置一个。泥浆采纳造浆粘土。每个泥浆制备及循环分离系统由泥浆搅拌机、泥浆池一个、沉淀池一个组成。泥浆池四周及导流槽沟槽宜固化处理，且高出原地面20cm，避开地表水进入泥浆池及泥浆溢出。泥浆池的深度为 2-2.5m泥浆循环系统平面布置见下图所示：（3）导管的选择① 导管直径的选择导管直径表导管直径（mm）通过砼数量（m3/h）桩径（m）200101.0250171.25② 导管壁厚的选择导管壁厚表导管长度(m)导管壁厚(mm)导管直径 200mm～250mm钢板卷制无缝钢管<3038导管制作应力求坚固，内壁应光滑、顺直、光洁和无局部凹凸。各节导管内径应大小一致，偏差不大于±2mm。导管上下法兰应与导管轴线垂直。为保持法兰位置正确和防止焊接时变形，焊制可在特制的胎具上进行。（4）安装护筒及钻机就位护筒内径比桩径大约 20～30cm，护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于 2m。其中 3#桩基表层土松软，应将将护筒埋置到较坚硬密实的土层中至少 0.5m。安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于 50mm。护筒埋设后要通知技术人员对护筒顶面的平面位置，竖直度进行复核检查，（护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于 1%）检查无误时方可进行下道工序施工.（5）漏斗和储料斗的选择导管顶部应设置漏斗...
