某大桥钻孔桩技术交底

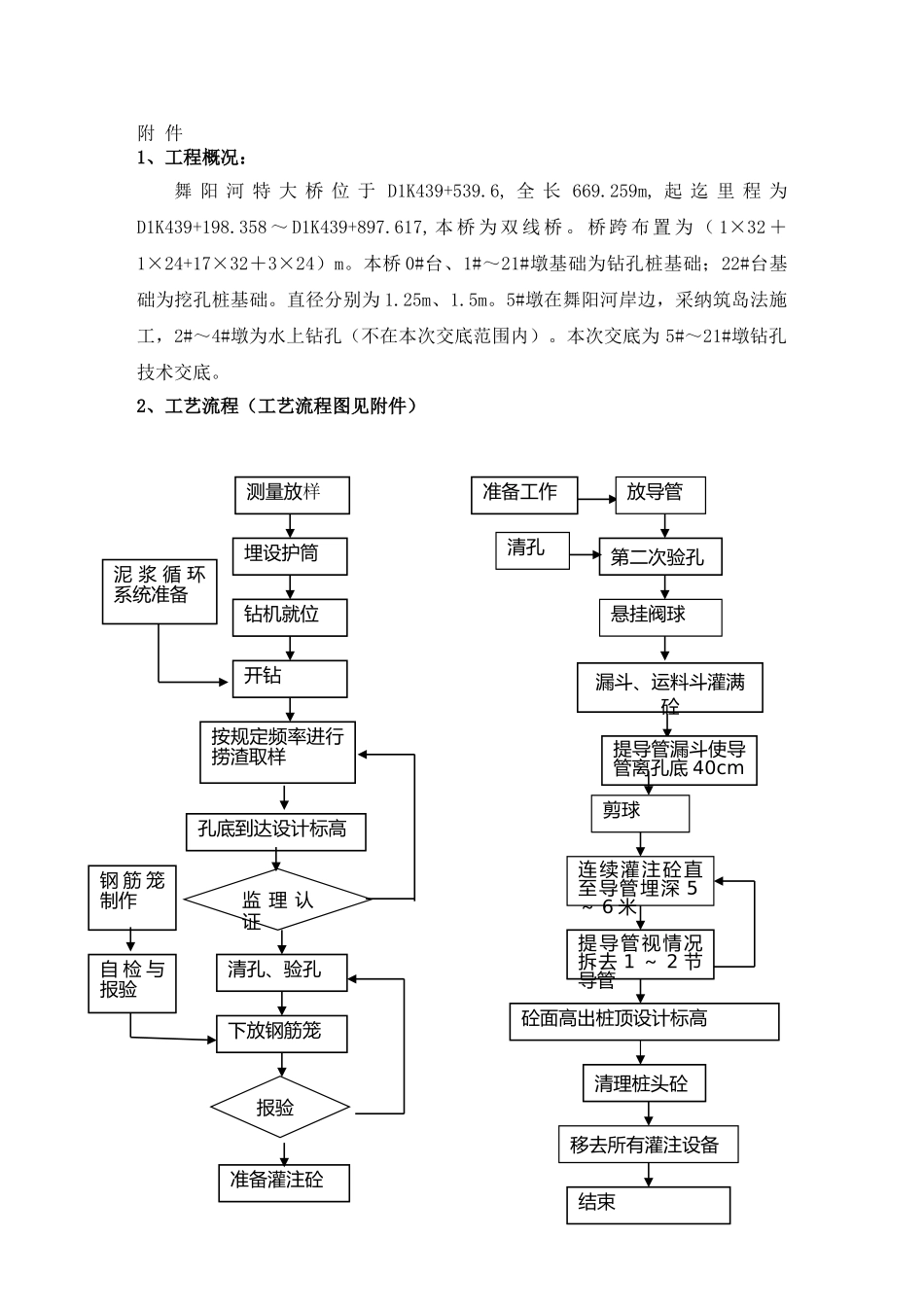

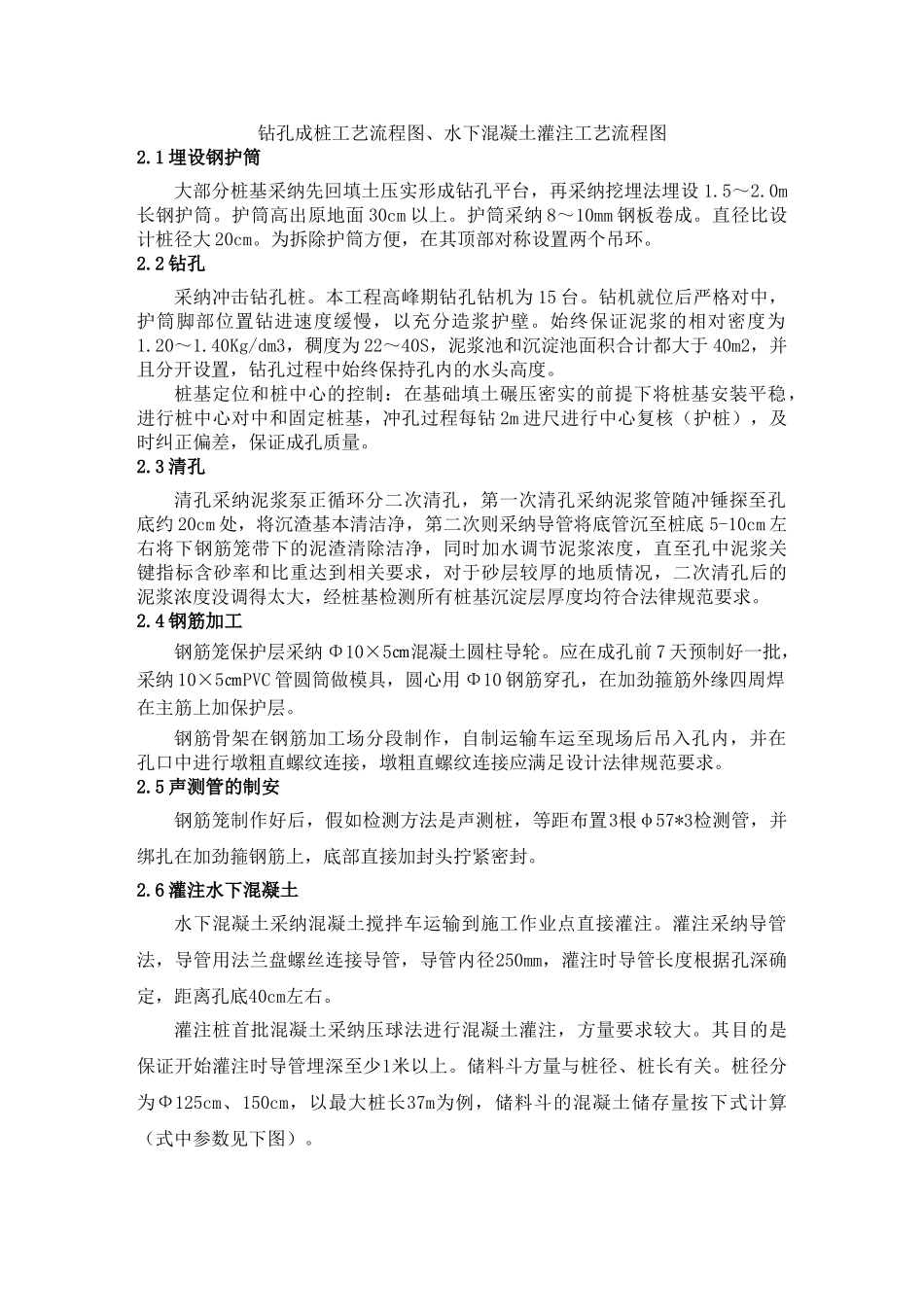

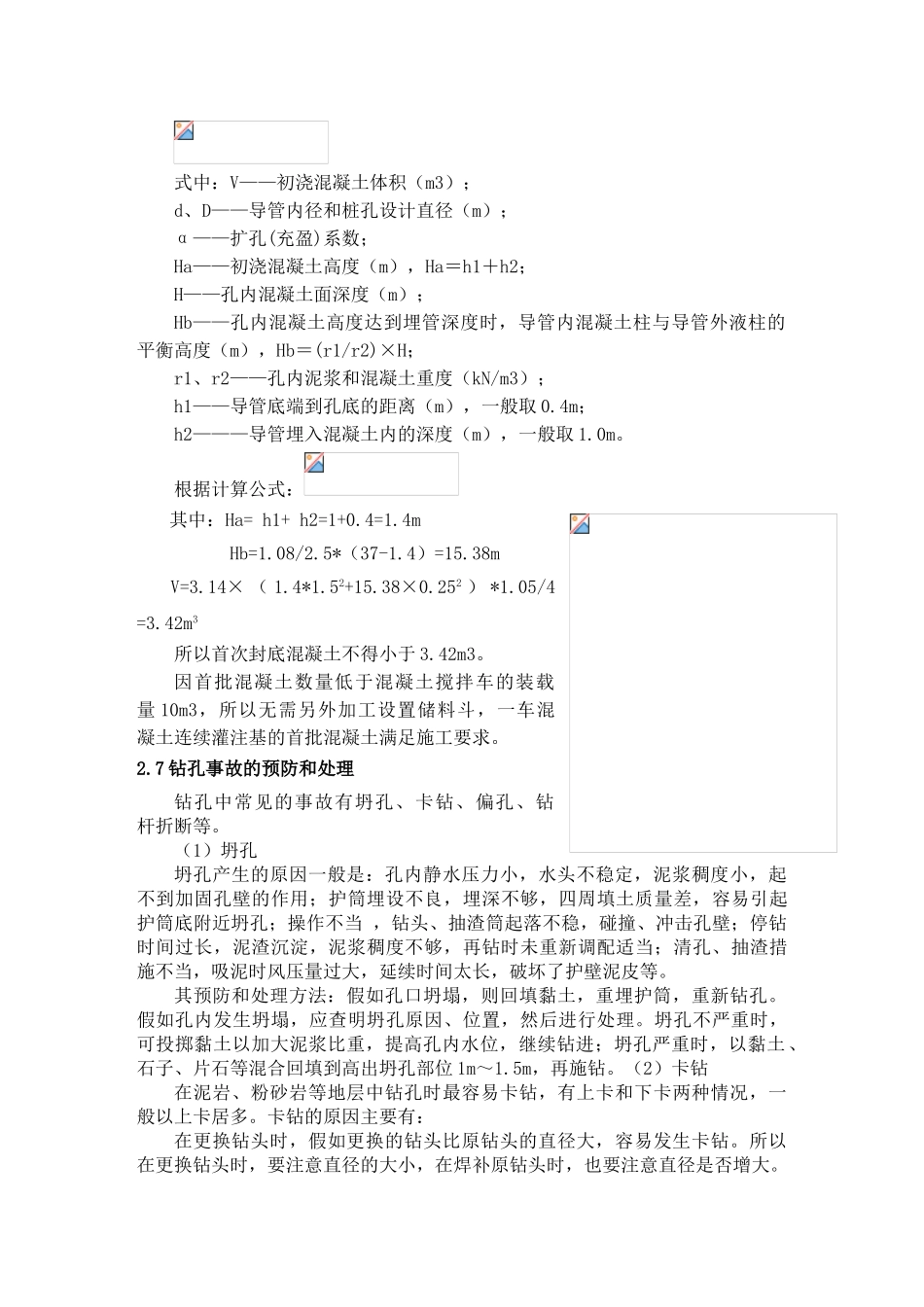

附 件1、工程概况：舞 阳 河 特 大 桥 位 于 D1K439+539.6, 全 长 669.259m, 起 迄 里 程 为D1K439+198.358 ～ D1K439+897.617, 本 桥 为 双 线 桥 。 桥 跨 布 置 为 （ 1×32 ＋1×24+17×32＋3×24）m。本桥 0#台、1#～21#墩基础为钻孔桩基础；22#台基础为挖孔桩基础。直径分别为 1.25m、1.5m。5#墩在舞阳河岸边，采纳筑岛法施工，2#～4#墩为水上钻孔（不在本次交底范围内）。本次交底为 5#～21#墩钻孔技术交底。2、工艺流程（工艺流程图见附件）测量放样埋设护筒钻机就位开钻按规定频率进行捞渣取样孔底到达设计标高监 理 认证清孔、验孔下放钢筋笼报验准备灌注砼钢 筋 笼制作自 检 与报验泥 浆 循 环系统准备准备工作放导管第二次验孔清孔悬挂阀球漏斗、运料斗灌满砼提导管漏斗使导管离孔底 40cm剪球连续灌注砼直至导管埋深 5～ 6 米提导管视情况拆去 1 ～ 2 节导管砼面高出桩顶设计标高清理桩头砼移去所有灌注设备结束钻孔成桩工艺流程图、水下混凝土灌注工艺流程图2.1 埋设钢护筒大部分桩基采纳先回填土压实形成钻孔平台，再采纳挖埋法埋设 1.5～2.0m长钢护筒。护筒高出原地面 30cm 以上。护筒采纳 8～10mm 钢板卷成。直径比设计桩径大 20cm。为拆除护筒方便，在其顶部对称设置两个吊环。2.2 钻孔采纳冲击钻孔桩。本工程高峰期钻孔钻机为 15 台。钻机就位后严格对中，护筒脚部位置钻进速度缓慢，以充分造浆护壁。始终保证泥浆的相对密度为1.20～1.40Kg/dm3，稠度为 22～40S，泥浆池和沉淀池面积合计都大于 40m2，并且分开设置，钻孔过程中始终保持孔内的水头高度。桩基定位和桩中心的控制：在基础填土碾压密实的前提下将桩基安装平稳，进行桩中心对中和固定桩基，冲孔过程每钻 2m 进尺进行中心复核（护桩），及时纠正偏差，保证成孔质量。2.3 清孔清孔采纳泥浆泵正循环分二次清孔，第一次清孔采纳泥浆管随冲锤探至孔底约 20cm 处，将沉渣基本清洁净，第二次则采纳导管将底管沉至桩底 5-10cm 左右将下钢筋笼带下的泥渣清除洁净，同时加水调节泥浆浓度，直至孔中泥浆关键指标含砂率和比重达到相关要求，对于砂层较厚的地质情况，二次清孔后的泥浆浓度没调得太大，经桩基检测所有桩基沉淀层厚度均符合法律规范要求。2.4 钢筋加工钢筋笼保护层采纳 Φ10×5㎝混凝土圆柱导轮。应在成孔前 7 天预制好一批，采纳 10×5㎝PVC 管圆筒做模具，圆心用 Φ10 钢筋穿孔...
