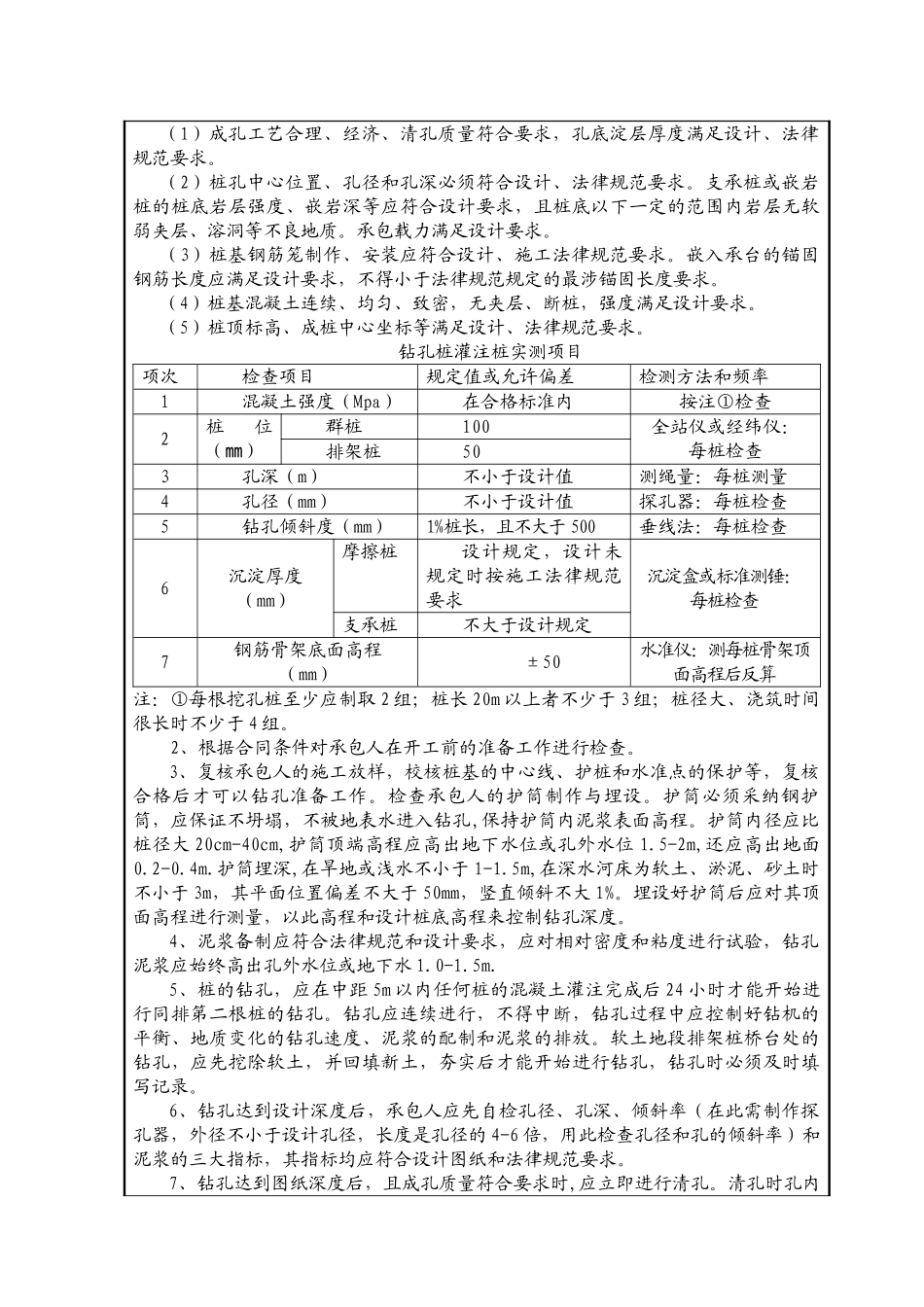

隆百高速第六驻地办监理技术交底书施工单位：广西路桥建设有限公司 监理单位：广西八桂监理咨询有限公司分项工程名称及桩号：K137+144 百根大桥设计、法律规范要求及施工监理控制要点或注意事项：一、设计要点:K137+144 百根大桥(墩、台身)共 6 个.本桥上部采纳左幅 10X30 米，右幅 11X30 米先简支后连续预应力砼后张法 T 梁。左幅长 309.973 米，右幅 349.973 米，桥宽 26 米。下部结构桥墩采纳双柱墩配柱桩基础,桥台均为重力 U 台,明挖扩大基础.属摩擦桩.二、施工监理要点要求承包人1、要详细了解水文地质资料、桩基设计资料，选择适合的钻机进行桩基施工，而且要保证钻孔机具运转正常、状况良好。2、应准确发出桩位并提供桩位平面图，详列桩位施工顺序、桩位分布情况。3、护筒的制作、埋制应符合法律规范要求。4、泥浆原料的性能要求要符合法律规范，同时要配备足够的数量以及制定泥浆的处理措施等。5、导管应进行水密、抗压、接头抗拉试验。6、在钻孔过程中，要保证孔内水头高度，要常常检查钻孔的位置、钻杆的垂直度、泥浆的性能指标，以防塌孔和钻孔倾斜。7、钻孔时需及时填写钻孔记录，不得补记。在土层变化处捞取渣样，判明土层以便与地质剖面图相核对。8、钻孔时钻机与桩中心平面差不得大于 20mm，成孔后桩中心轴线偏位应不大于40mm、倾斜度应不大于 1/100。9、清孔时应将孔底钻渣及沉渣等沉淀物清除。清孔过程中注意孔内水头高度。10、清孔结束后应对孔位、孔径、孔形、倾斜度、泥浆指标进行检查，摩擦桩的沉淀厚度 T≤0.2D，嵌岩桩的沉淀厚度不得大于 50mm，不得加深孔底深度代替清孔。11、 钢筋笼制作、安放的位置要符合设计要求和法律规范规定，同时，要按设计要求固定好声测管，严禁泥浆、砼进入管内，以免影响桩基质量检测。112、导管时必须对导管的长度进行计算，导管底部至孔底应有 25～40cm 的空间，首批灌注砼的数量必须满足导管初次埋置深度≥1m 和填充导管底部间隙的需要，在灌注时间内，导管埋深不得小于 2m，以防止泥浆及水进入导管，且不得大于 6m，砼灌注应连续一次完成，灌注桩顶标高应比设计桩顶标高高出至少 80cm，并在浇注承台、系梁或墩柱时凿除确保桩顶砼质量。三、钻孔桩施工质量控制要点1、控制目标（1）成孔工艺合理、经济、清孔质量符合要求，孔底淀层厚度满足设计、法律规范要求。（2）桩孔中心位置、孔径和孔深必须符合设计、法律规范要求。支承桩或嵌岩桩的桩底岩层强度、嵌...
