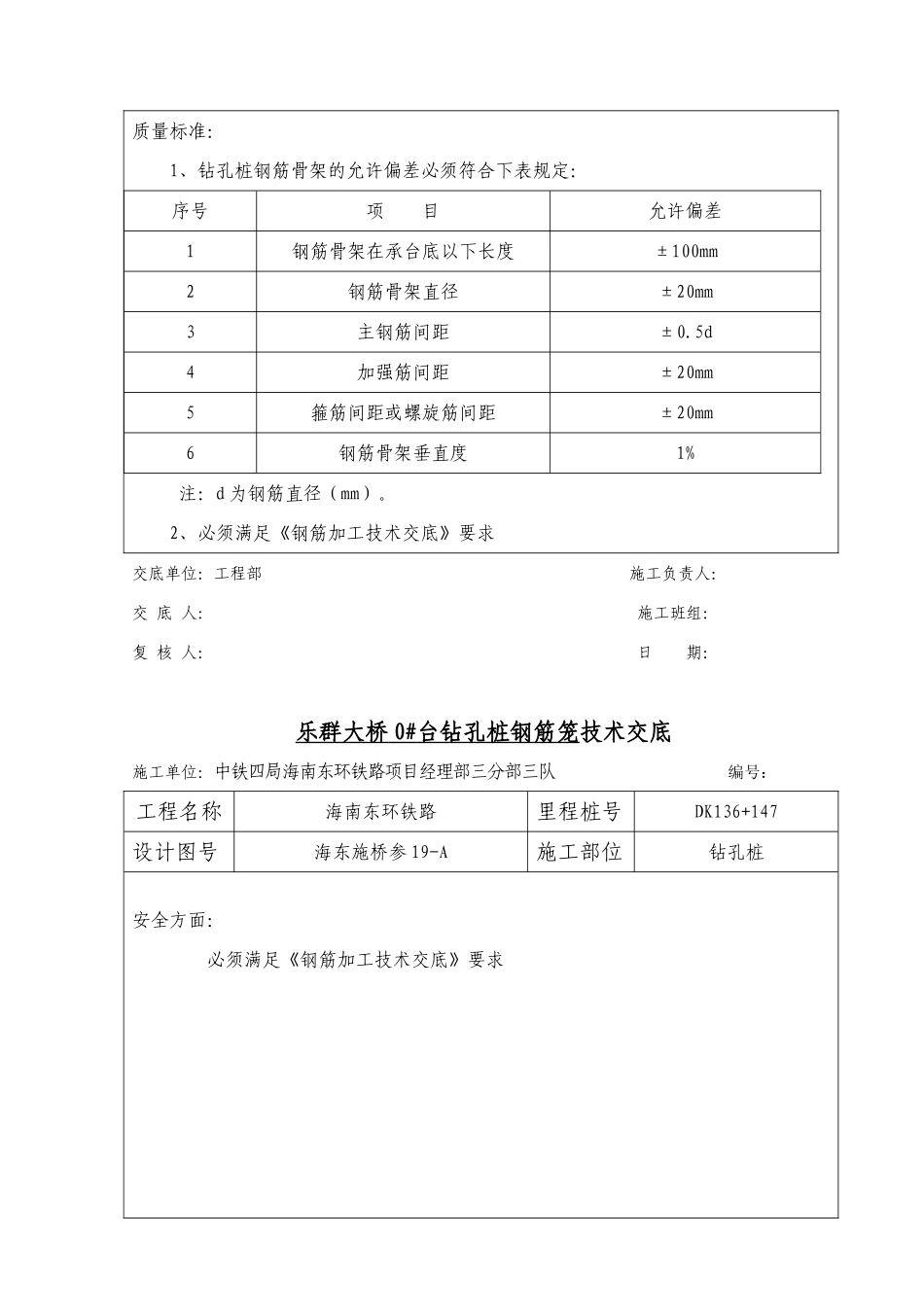

乐群大桥 0# 台钻孔桩钢筋笼 技术交底施工单位：中铁四局海南东环铁路项目经理部三分部三队 编号：工程名称海南东环铁路里程桩号DK136+147设计图号海东施桥参 19-A施工部位钻孔桩技术交底内容：本次为本管段上昌双线特大桥 21#墩钻孔桩钢筋笼施工技术交底。1、乐群双线特大桥 0#台桩基础为 12 根 φ1.0m 钻孔桩，桩身纵向主筋 N1、N2 为18 根直径 20mm 的 HPB235 钢筋，长度 L1=L2=12m。2、施工要求1）主筋 N1、N2 至设计桩径混凝土表面之净保护层厚度为 7cm；2）箍筋 N4～N8 采纳直径 8mm 的 HPB235 钢筋，N3 采纳直径 16mm 的 HPB235 钢筋，N4 为加劲箍筋，自钢筋笼在承台座底板面处设起，自上而下每隔 2m 及钢筋笼底部设置，其零数可在最下两段内调整，但其间距不得大于 2.5m；3）主筋采纳闪光对焊接长；主筋与箍筋联结处宜点焊，若主筋较多时，可交错点焊及绑扎。4）在桩身范围内每隔 2m 沿圆周等距设置 4 个非金属定位件 N10 对钢筋笼进行定位。5）具体钢筋种类、直径及数量见后附钢筋数量表；6）如有不明之处请立即询问工程部。施工工艺： 质量标准： 1、钻孔桩钢筋骨架的允许偏差必须符合下表规定：序号项 目允许偏差1钢筋骨架在承台底以下长度±100mm2钢筋骨架直径±20mm3主钢筋间距±0.5d4加强筋间距±20mm5箍筋间距或螺旋筋间距±20mm6钢筋骨架垂直度1% 注：d 为钢筋直径（mm）。2、必须满足《钢筋加工技术交底》要求交底单位：工程部 施工负责人：交 底 人： 施工班组：复 核 人： 日 期：乐群大桥 0# 台钻孔桩钢筋笼 技术交底施工单位：中铁四局海南东环铁路项目经理部三分部三队 编号：工程名称海南东环铁路里程桩号DK136+147设计图号海东施桥参 19-A施工部位钻孔桩安全方面：必须满足《钢筋加工技术交底》要求其它要求：请严格保护好测量组所放桩位！附图：1、 桩身钢筋布置图；2、 桩身钢筋大样图。交底单位：工程部 施工负责人：交 底 人： 施工班组：复 核 人： 日 期：
