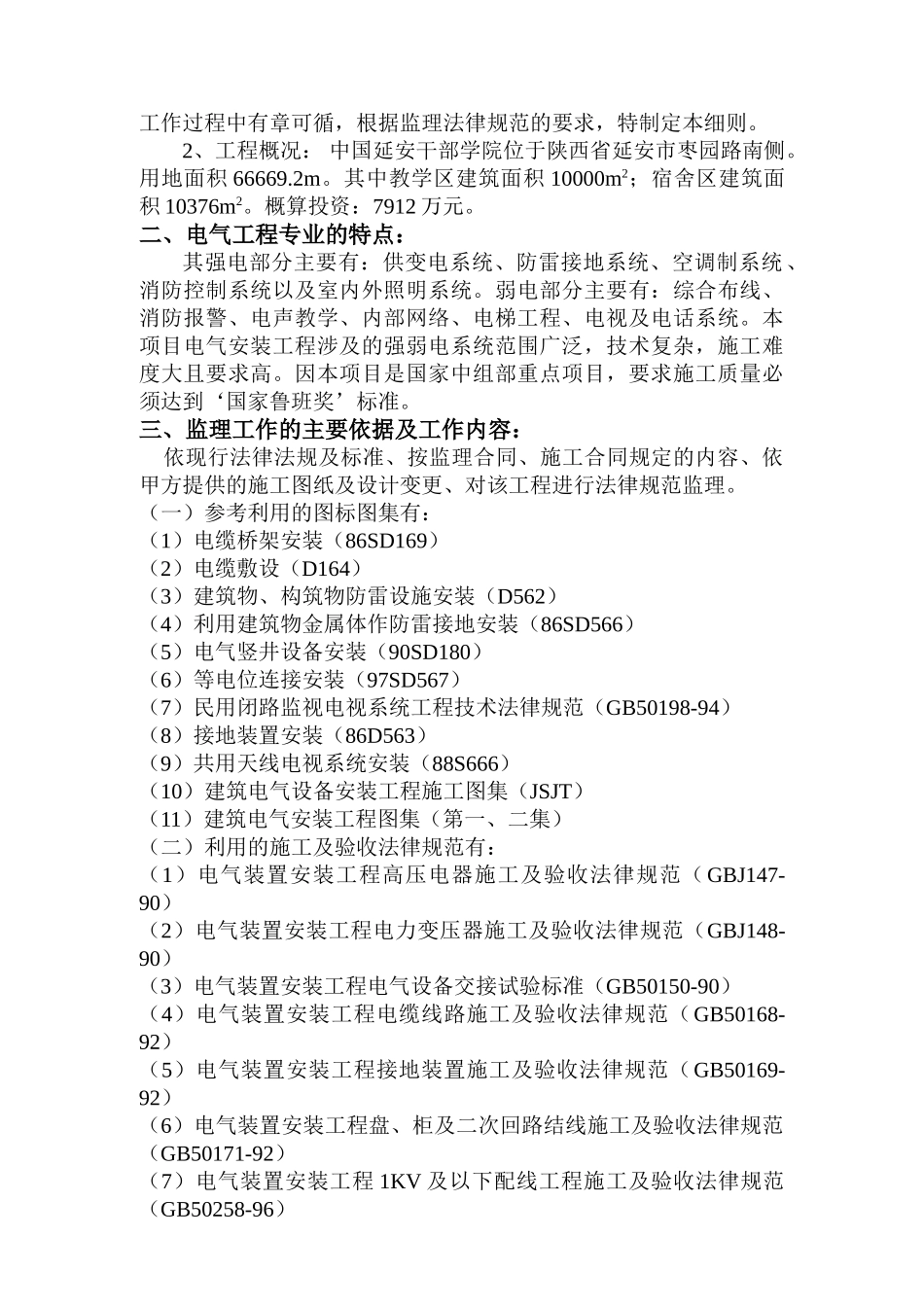

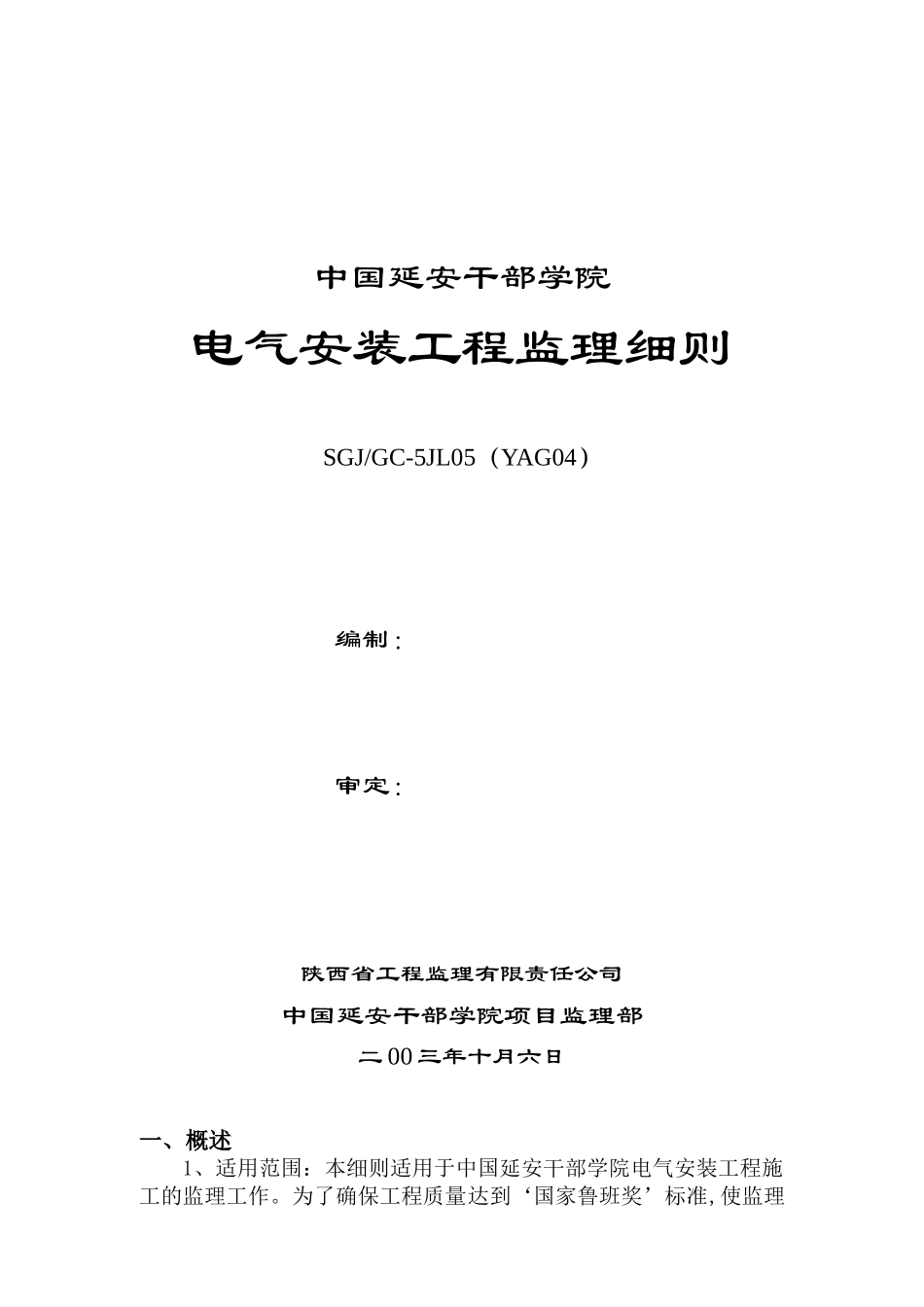

中国延安干部学院电气安装工程监理细则SGJ/GC-5JL05（YAG04）编制：审定：陕西省工程监理有限责任公司中国延安干部学院项目监理部二 00 三年十月六日一、概述1、适用范围：本细则适用于中国延安干部学院电气安装工程施工的监理工作。为了确保工程质量达到‘国家鲁班奖’标准,使监理工作过程中有章可循，根据监理法律规范的要求，特制定本细则。2、工程概况： 中国延安干部学院位于陕西省延安市枣园路南侧。用地面积 66669.2m。其中教学区建筑面积 10000m2；宿舍区建筑面积 10376m2。概算投资：7912 万元。二、电气工程专业的特点：其强电部分主要有：供变电系统、防雷接地系统、空调制系统、消防控制系统以及室内外照明系统。弱电部分主要有：综合布线、消防报警、电声教学、内部网络、电梯工程、电视及电话系统。本项目电气安装工程涉及的强弱电系统范围广泛，技术复杂，施工难度大且要求高。因本项目是国家中组部重点项目，要求施工质量必须达到‘国家鲁班奖’标准。三、监理工作的主要依据及工作内容： 依现行法律法规及标准、按监理合同、施工合同规定的内容、依甲方提供的施工图纸及设计变更、对该工程进行法律规范监理。（一）参考利用的图标图集有：（1）电缆桥架安装（86SD169）（2）电缆敷设（D164）（3）建筑物、构筑物防雷设施安装（D562）（4）利用建筑物金属体作防雷接地安装（86SD566）（5）电气竖井设备安装（90SD180）（6）等电位连接安装（97SD567）（7）民用闭路监视电视系统工程技术法律规范（GB50198-94）（8）接地装置安装（86D563）（9）共用天线电视系统安装（88S666）（10）建筑电气设备安装工程施工图集（JSJT）（11）建筑电气安装工程图集（第一、二集）（二）利用的施工及验收法律规范有：（1）电气装置安装工程高压电器施工及验收法律规范（GBJ147-90）（2）电气装置安装工程电力变压器施工及验收法律规范（GBJ148-90）（3）电气装置安装工程电气设备交接试验标准（GB50150-90）（4）电气装置安装工程电缆线路施工及验收法律规范（GB50168-92）（5）电气装置安装工程接地装置施工及验收法律规范（GB50169-92）（6）电气装置安装工程盘、柜及二次回路结线施工及验收法律规范（GB50171-92）（7）电气装置安装工程 1KV 及以下配线工程施工及验收法律规范（GB50258-96）（ 8 ） 电 气 装 置 安 装 工 程 电 气 照 明 装 置 施 工 及 验 收 法 律 规 范（GB50259-96）（9）建筑与建筑群...
