某文化大厦给排水工程监理细则

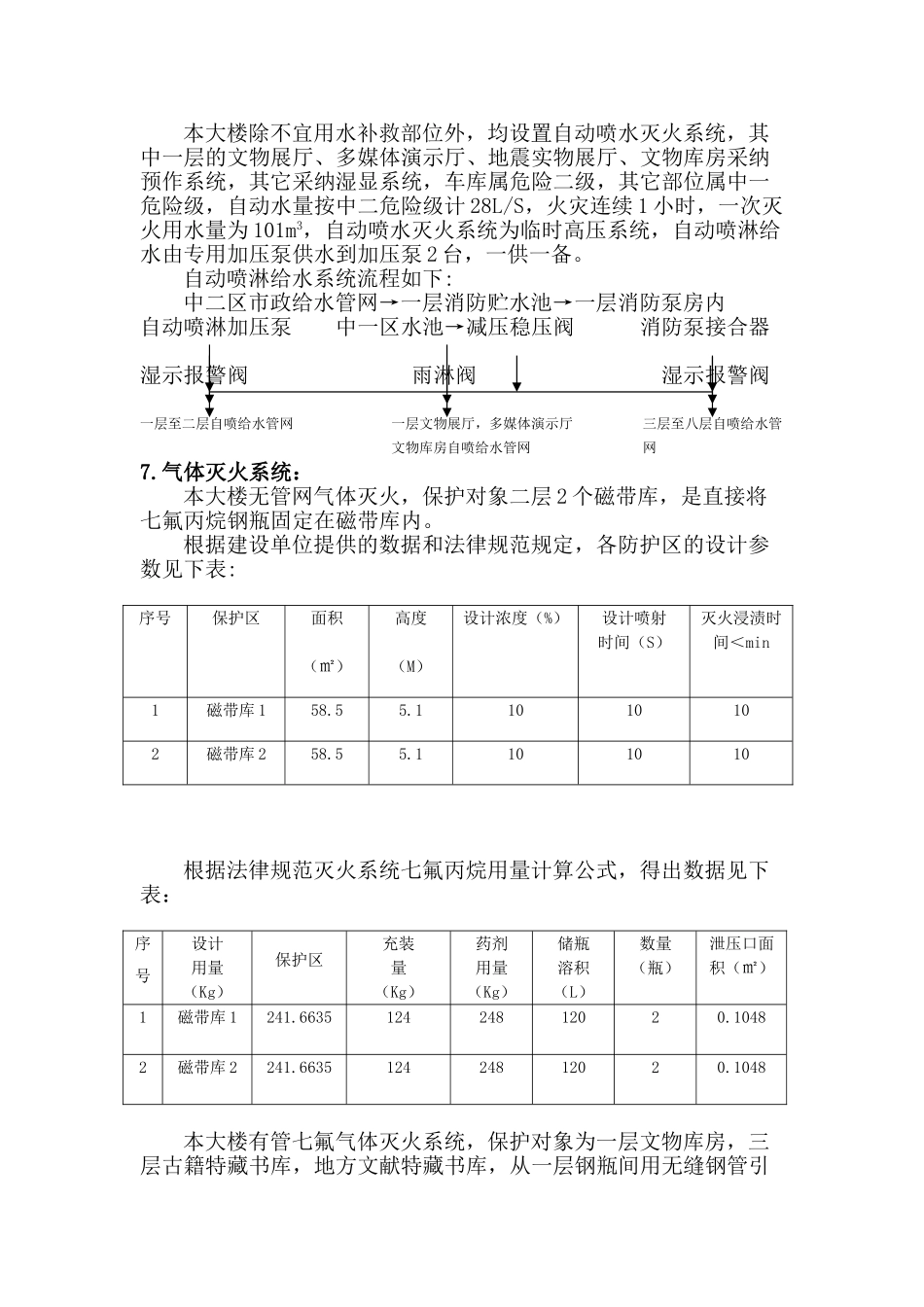

汉源新县城文化大厦工程给排水工程监理细则1.工程概况：本文化大厦，内有广电局、博物馆、图书馆以及公共设备用房，一层主要为车库，设备用房，广电局以及博物馆，二、三层主要为广电局，文化馆及图书馆，四至八层为广电局播控室和卫星接收等办公用房。地上裙房为三层，塔楼为八层。建筑物主体高度 40.2M,总建筑面积 16847㎡。给排水系统包括生活给水系统、生活排水系统、雨水排水系统、消防栓给水系统、喷淋系统、气体灭火系统。2.给水系统：本建筑生活给水日用量最高位 40m3/d，采纳分区供水的方式，一至三层由市政二区水池供水，四至八层由市政中一区水池供水。生活给水系统流程如下：中一区水池标高为 1125M，市政给水观望减压阀→四至八层生活用水。中二区水池标高为 1045M，市政给水管网→一至三层生活用水。3.排水系统：本文化大厦排污水量约为 36m3，生活污水排至室外，经三格化粪池处理后，再排入市政排水管网。4.雨水排水系统：本工程屋面雨水采纳重力流方式排除，雨水斗采纳 87 型，屋面雨水由主管收集后下至一层出口，排入室外雨水管网，屋面雨水按雅安地区暴雨强度公式计算，重现期按 2 年计，降雨强度为q3=3.82L/S*100²，1 小时降雨 38mm。5.消防给水系统：本工程室内消火栓给水系统用量为 20L/S 火灾延续时间为 3 小时。一次灭火用水量为 216m3。室内消火栓给水系统为临时高压系统，由消火栓给水专用加压泵供水，一层消防蓄水池 V=317m3，内储存有216m3，室内消火栓用水量由市政一区水池火灾期灭用水量，且维持消火栓给水管平常所需水压，室内设二套地下式消防水泵接合器，一用一备。室内消火栓给水管网供水。消火栓给水系统流程如下：中二区市政给水管网→一层消防贮水池→一层消防泵房内消火栓给水加压泵 中一水池 消防水泵接合器 减压稳压阀 一层至八层消火栓消火栓系统控制，火灾发生时消防按钮动作，其信号同时传递给消防控制中心，显示火灾位置及泵房消火栓给水加压控制箱，启动消火栓箱亮指示灯及消防控制中心加压泵还可以再消防控制中心遥控启停及在水泵房人工启停。6.自动喷水灭火系统：本大楼除不宜用水补救部位外，均设置自动喷水灭火系统，其中一层的文物展厅、多媒体演示厅、地震实物展厅、文物库房采纳预作系统，其它采纳湿显系统，车库属危险二级，其它部位属中一危险级，自动水量按中二危险级计 28L/S，火灾连续 1 小时，一次灭火用水量为 101m3，自动喷水灭火系统为临时高压系统，自动...
