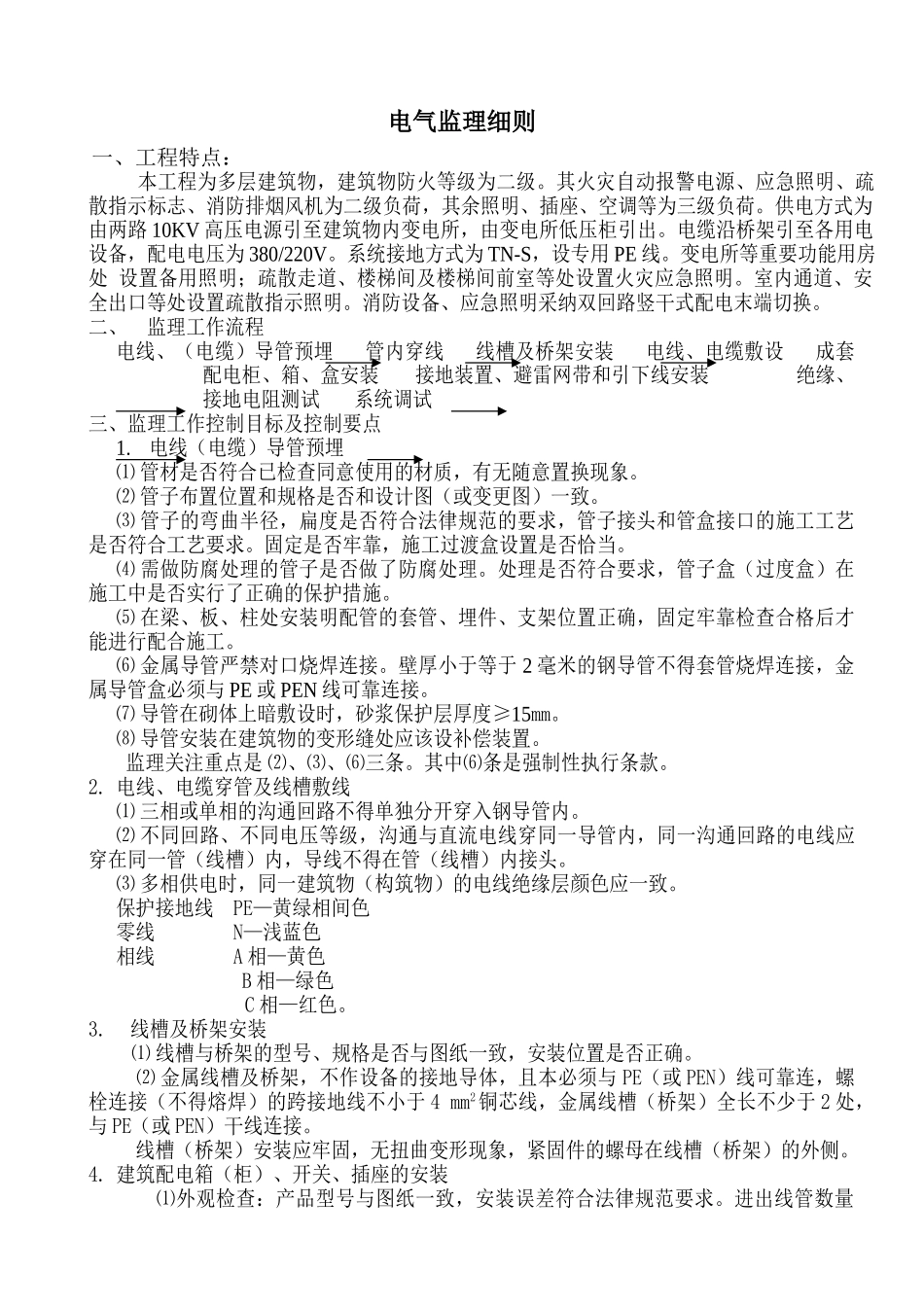

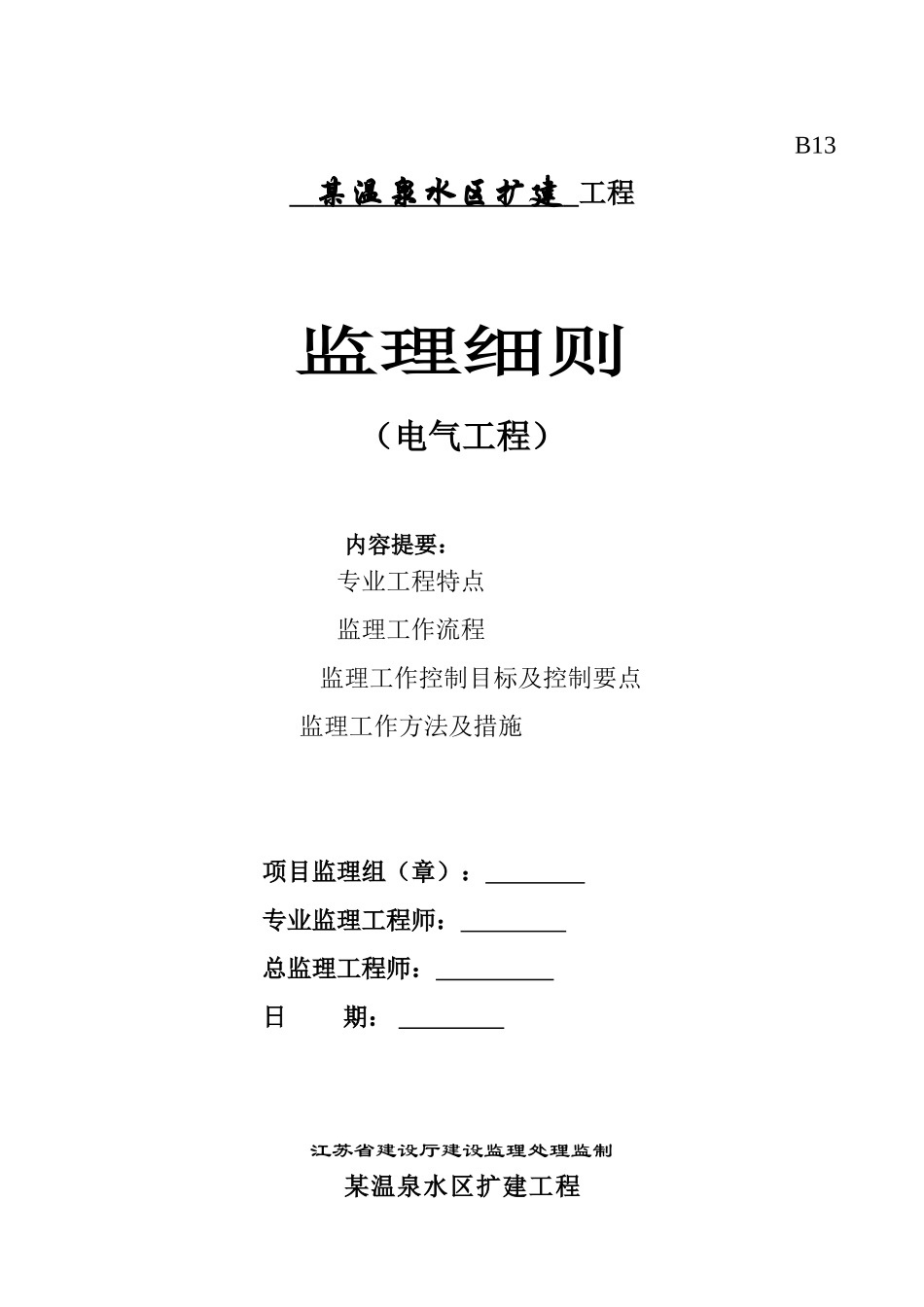

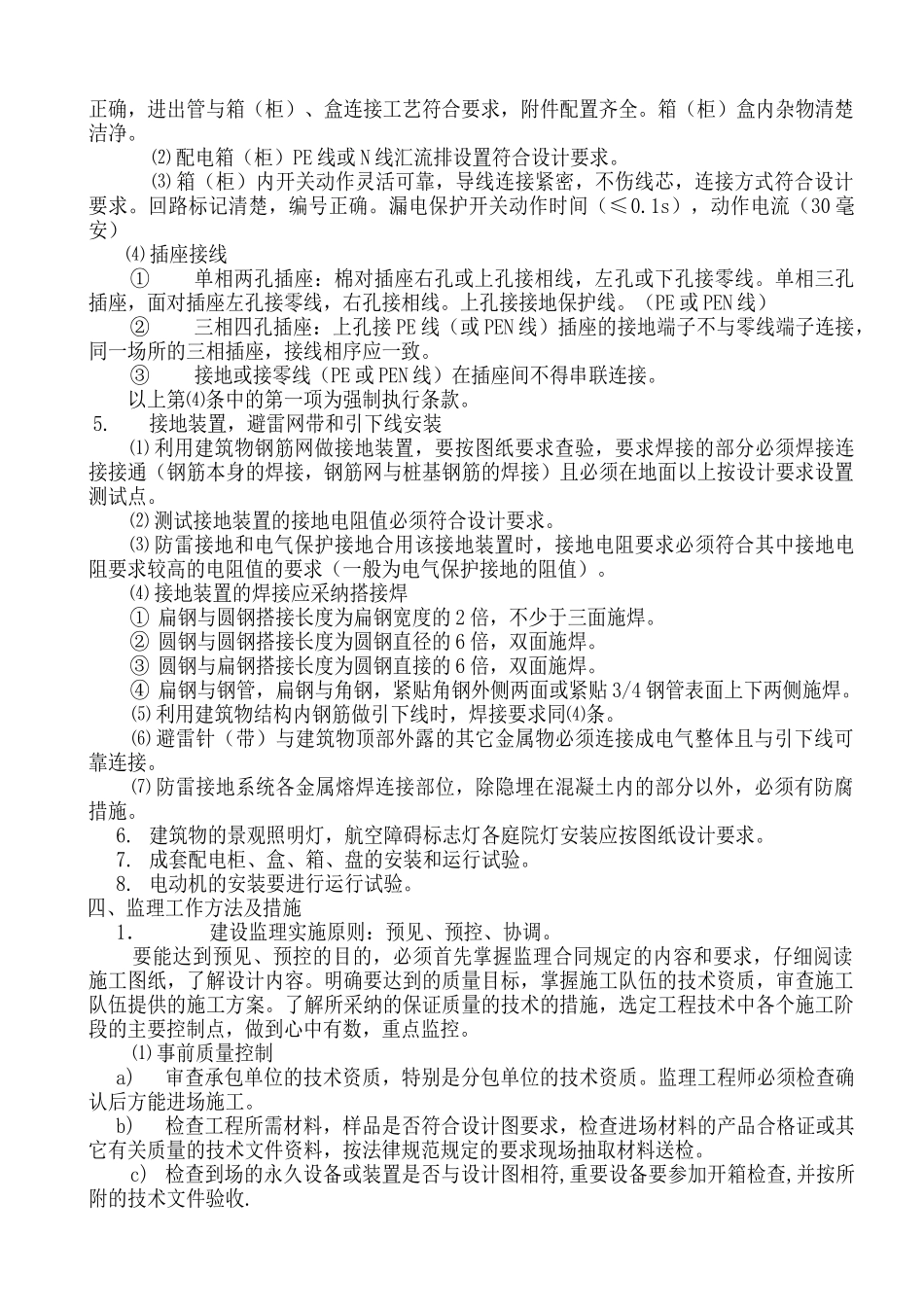

B13 某温泉水区扩建 工程监理细则（电气工程）内容提要：专业工程特点监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施项目监理组（章）： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅建设监理处理监制某温泉水区扩建工程电气监理细则一、工程特点：本工程为多层建筑物，建筑物防火等级为二级。其火灾自动报警电源、应急照明、疏散指示标志、消防排烟风机为二级负荷，其余照明、插座、空调等为三级负荷。供电方式为由两路 10KV 高压电源引至建筑物内变电所，由变电所低压柜引出。电缆沿桥架引至各用电设备，配电电压为 380/220V。系统接地方式为 TN-S，设专用 PE 线。变电所等重要功能用房处 设置备用照明；疏散走道、楼梯间及楼梯间前室等处设置火灾应急照明。室内通道、安全出口等处设置疏散指示照明。消防设备、应急照明采纳双回路竖干式配电末端切换。二、 监理工作流程电线、（电缆）导管预埋 管内穿线 线槽及桥架安装 电线、电缆敷设 成套配电柜、箱、盒安装 接地装置、避雷网带和引下线安装 绝缘、接地电阻测试 系统调试三、监理工作控制目标及控制要点1.电线（电缆）导管预埋⑴ 管材是否符合已检查同意使用的材质，有无随意置换现象。⑵ 管子布置位置和规格是否和设计图（或变更图）一致。⑶ 管子的弯曲半径，扁度是否符合法律规范的要求，管子接头和管盒接口的施工工艺是否符合工艺要求。固定是否牢靠，施工过渡盒设置是否恰当。⑷ 需做防腐处理的管子是否做了防腐处理。处理是否符合要求，管子盒（过度盒）在施工中是否实行了正确的保护措施。⑸ 在梁、板、柱处安装明配管的套管、埋件、支架位置正确，固定牢靠检查合格后才能进行配合施工。⑹ 金属导管严禁对口烧焊连接。壁厚小于等于 2 毫米的钢导管不得套管烧焊连接，金属导管盒必须与 PE 或 PEN 线可靠连接。⑺ 导管在砌体上暗敷设时，砂浆保护层厚度≥15mm。⑻ 导管安装在建筑物的变形缝处应该设补偿装置。 监理关注重点是 ⑵、⑶、⑹三条。其中⑹条是强制性执行条款。2. 电线、电缆穿管及线槽敷线⑴ 三相或单相的沟通回路不得单独分开穿入钢导管内。⑵ 不同回路、不同电压等级，沟通与直流电线穿同一导管内，同一沟通回路的电线应穿在同一管（线槽）内，导线不得在管（线槽）内接头。⑶ 多相供电时，同一建筑物（构筑物）的电线绝缘层颜色应一致。保护接地线 PE—黄绿相间色零线 N—浅蓝色相线 A 相—黄色...
