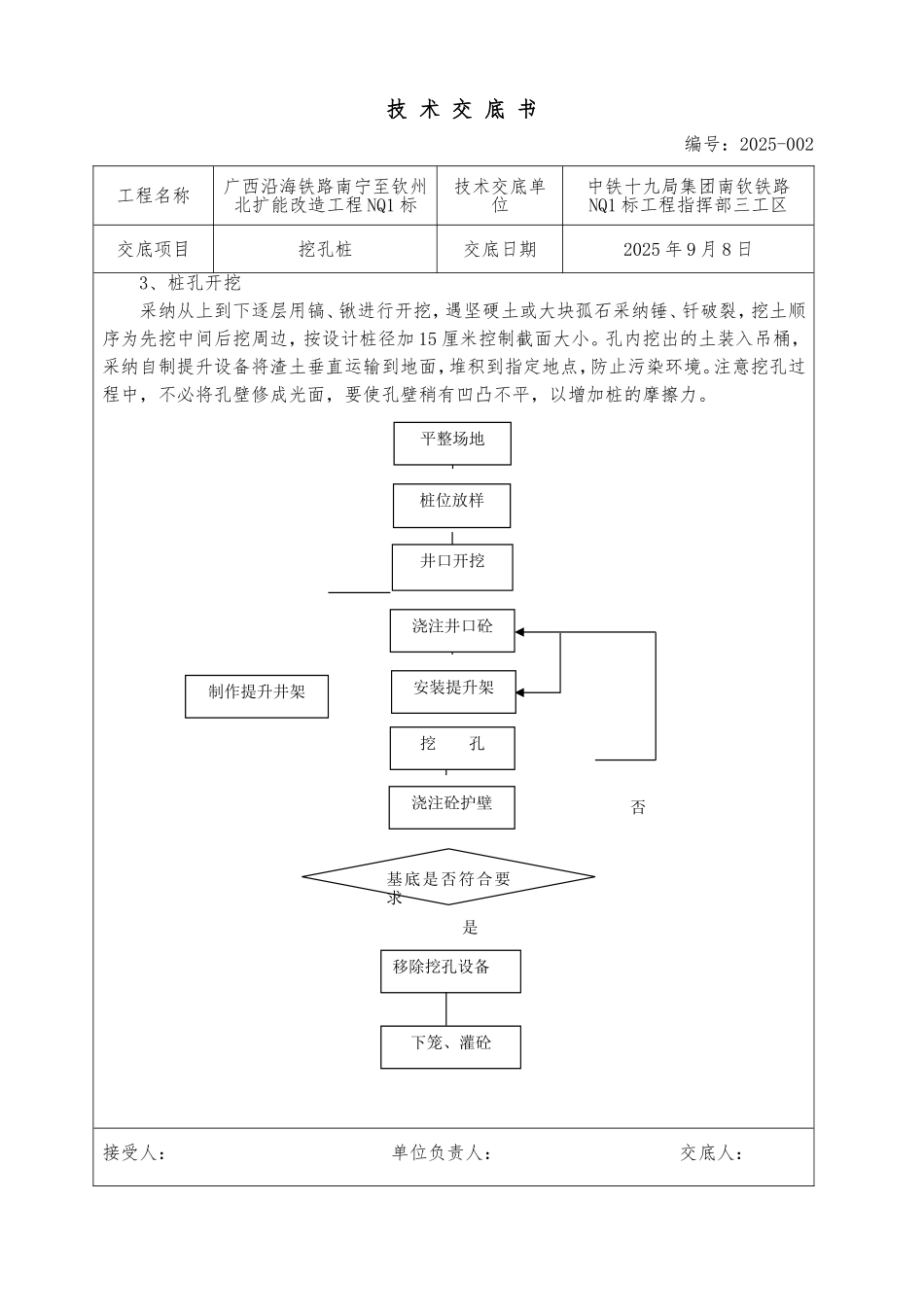

技 术 交 底 书编号：2025-002工程名称广西沿海铁路南宁至钦州北扩能改造工程 NQ1 标技术交底单位中铁十九局集团南钦铁路NQ1 标工程指挥部三工区交底项目挖孔桩交底日期2025 年 9 月 8 日交底内容：一 施工条件1 地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。2 施工现场设置临时水准点,放样出桩基的轴线及桩位点，并做好护桩。3 护壁模板制作完成并进场,每节模板高 1.0m。 4 施工机具: ① 提升机具：小型卷扬机(2T)、吊桶、箩筐、吊挂式软爬梯；②挖孔工具：短柄铁锹、镐、钢钎、空压机；③水平运输机具：双轮手推车、自卸汽车；④混凝土施工机具：滚筒式混凝土搅拌机、串筒、料桶、吊斗、φ25 及 φ50 振动棒、插钎等；⑤其它机具：汽车吊、钢筋加工机具、木工机具、电焊机、井内照明、通风设施等。二 质量要求人工挖孔允许偏差及检验方法序号项 目允许偏差检验方法1顶面位置50mm测量检查2孔位中心50mm3倾斜度0.5%钢筋加工允许偏差及检验方法项序检查项目允许偏差（mm）检验方法一般项目1受力钢筋全长±10尺量2弯起钢筋的弯折位置203箍筋内净尺寸±3接受人： 单位负责人： 交底人：技 术 交 底 书编号：2025-002工程名称广西沿海铁路南宁至钦州北扩能改造工程 NQ1 标技术交底单位中铁十九局集团南钦铁路NQ1 标工程指挥部三工区交底项目挖孔桩交底日期2025 年 9 月 8 日钢筋骨架允许偏差和检验方法序检查项目允许偏差（mm）检验方法1受力钢筋间距±0.5d尺量2钢筋骨架直径±203箍筋间距±204钢筋骨架垂直度0.5％吊线尺量检查5钢筋骨架在承台底一下长度±100尺量6加强筋间距±20焊（连）接接头在受弯构件的受拉区不得大于 50％；绑扎接头在受拉区不得大于25％，在受压区不得大于 50％。检验方法：观察和尺量三 工艺流程施工准备→安设孔口护壁及提升设备→分段挖孔、护壁→成孔检测→安装钢筋笼→浇筑混凝土→桩基检测。四 操作工艺施工工艺流程图见下页。1、场地平整平整场地、清除杂物、夯打密实。桩位处地面应高出原地面 50 厘米左右，场地四周开挖排水沟，防止地表水流入孔内。2、测量放样进行施工放样，施工队配合测量班按设计图纸定出孔位，经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。接受人： 单位负责人： 交底人：技 术 交 底 书编号：2025-002工程名称广西沿海铁路南宁至钦州北扩能...
