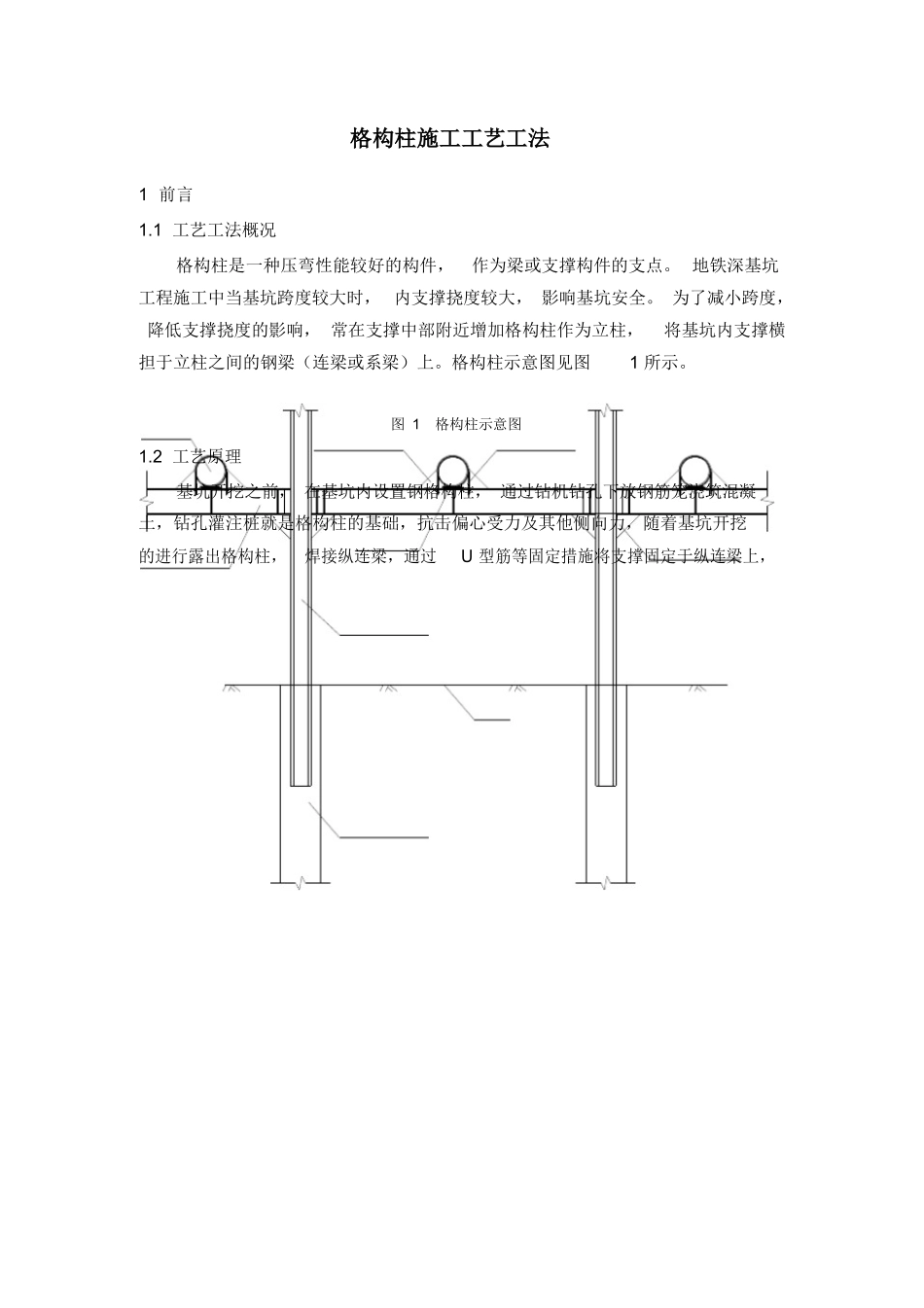

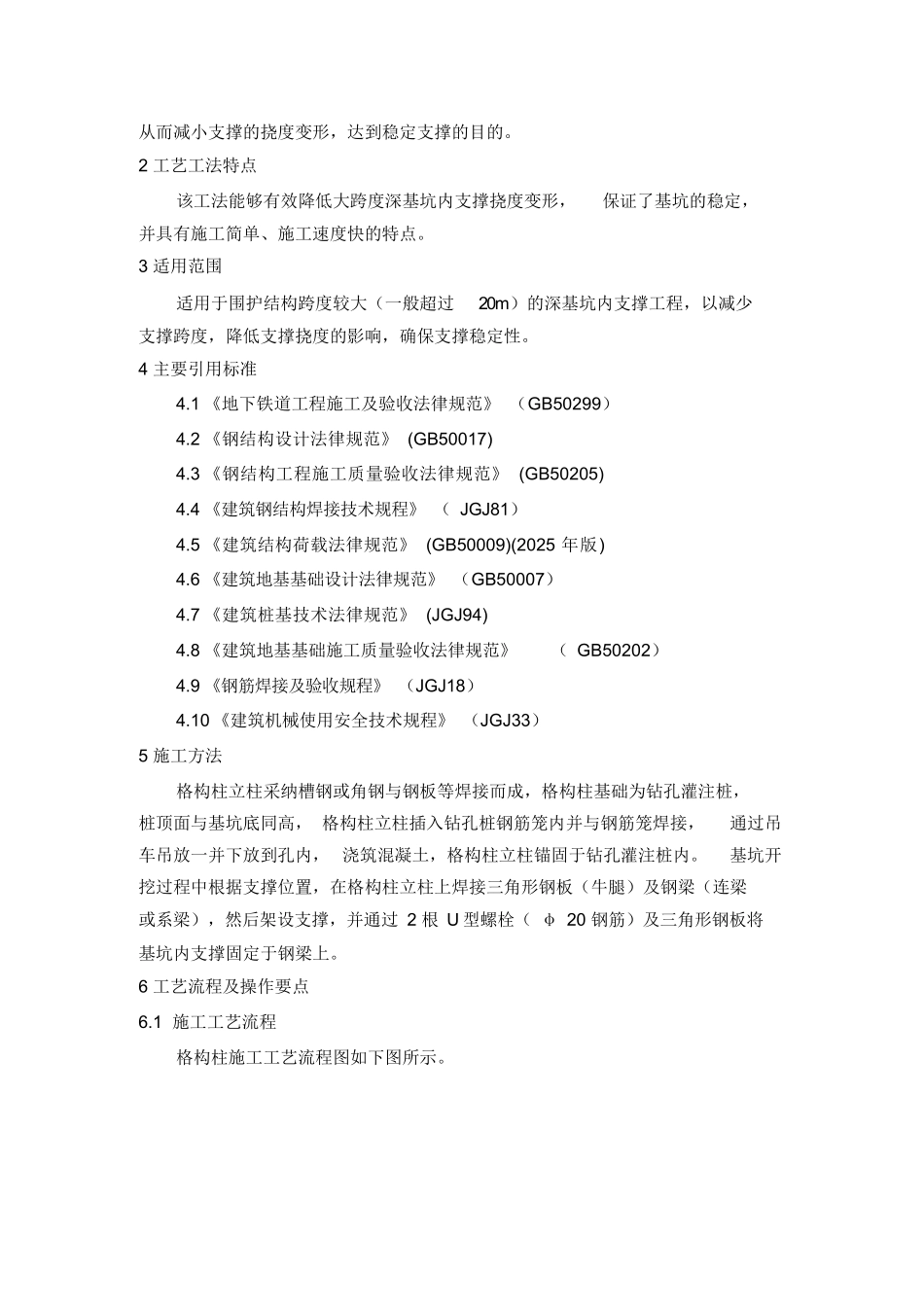

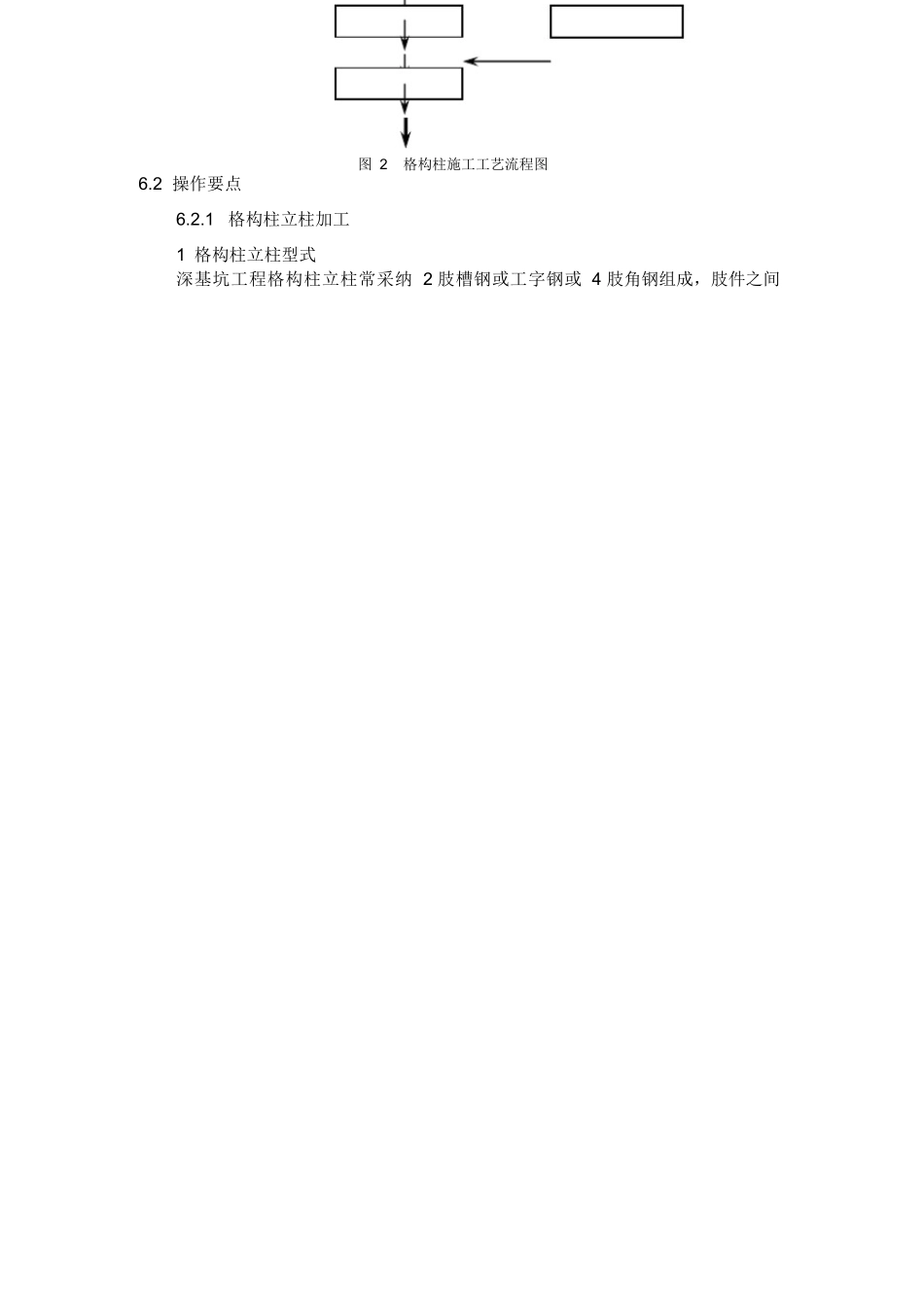

内支撑三角形钢板（挡块）2 根 U 型螺栓（ φ H 型钢钢梁30mm厚橡胶垫块三角形钢板（牛腿）格构柱立柱基底格构柱基础（钻孔桩）格构柱施工工艺工法 1 前言1.1 工艺工法概况格构柱是一种压弯性能较好的构件，作为梁或支撑构件的支点。 地铁深基坑工程施工中当基坑跨度较大时， 内支撑挠度较大， 影响基坑安全。 为了减小跨度， 降低支撑挠度的影响， 常在支撑中部附近增加格构柱作为立柱， 将基坑内支撑横担于立柱之间的钢梁（连梁或系梁）上。格构柱示意图见图1 所示。1.2 工艺原理图 1格构柱示意图基坑开挖之前， 在基坑内设置钢格构柱， 通过钻机钻孔下放钢筋笼浇筑混凝土，钻孔灌注桩就是格构柱的基础，抗击偏心受力及其他侧向力，随着基坑开挖的进行露出格构柱， 焊接纵连梁，通过 U 型筋等固定措施将支撑固定于纵连梁上，从而减小支撑的挠度变形，达到稳定支撑的目的。2 工艺工法特点该工法能够有效降低大跨度深基坑内支撑挠度变形，保证了基坑的稳定， 并具有施工简单、施工速度快的特点。3 适用范围适用于围护结构跨度较大（一般超过20m）的深基坑内支撑工程，以减少支撑跨度，降低支撑挠度的影响，确保支撑稳定性。4 主要引用标准4.1 《地下铁道工程施工及验收法律规范》 （GB50299）4.2 《钢结构设计法律规范》 (GB50017)4.3 《钢结构工程施工质量验收法律规范》 (GB50205)4.4 《建筑钢结构焊接技术规程》 （ JGJ81）4.5 《建筑结构荷载法律规范》 (GB50009)(2025 年版)4.6 《建筑地基基础设计法律规范》 （GB50007）4.7 《建筑桩基技术法律规范》 (JGJ94)4.8 《建筑地基基础施工质量验收法律规范》（ GB50202）4.9 《钢筋焊接及验收规程》 （JGJ18）4.10 《建筑机械使用安全技术规程》 （JGJ33）5 施工方法格构柱立柱采纳槽钢或角钢与钢板等焊接而成，格构柱基础为钻孔灌注桩， 桩顶面与基坑底同高， 格构柱立柱插入钻孔桩钢筋笼内并与钢筋笼焊接，通过吊车吊放一并下放到孔内， 浇筑混凝土，格构柱立柱锚固于钻孔灌注桩内。基坑开挖过程中根据支撑位置，在格构柱立柱上焊接三角形钢板（牛腿）及钢梁（连梁或系梁），然后架设支撑，并通过 2 根 U 型螺栓（ φ 20 钢筋）及三角形钢板将基坑内支撑固定于钢梁上。6 工艺流程及操作要点6.1 施工工艺流程格构柱施工工艺流程图如下图所示。钢板、钢梁焊接钢板、钢梁加工固定钢支撑图 2格构柱施工工艺流程图6.2 操作要点6.2....
