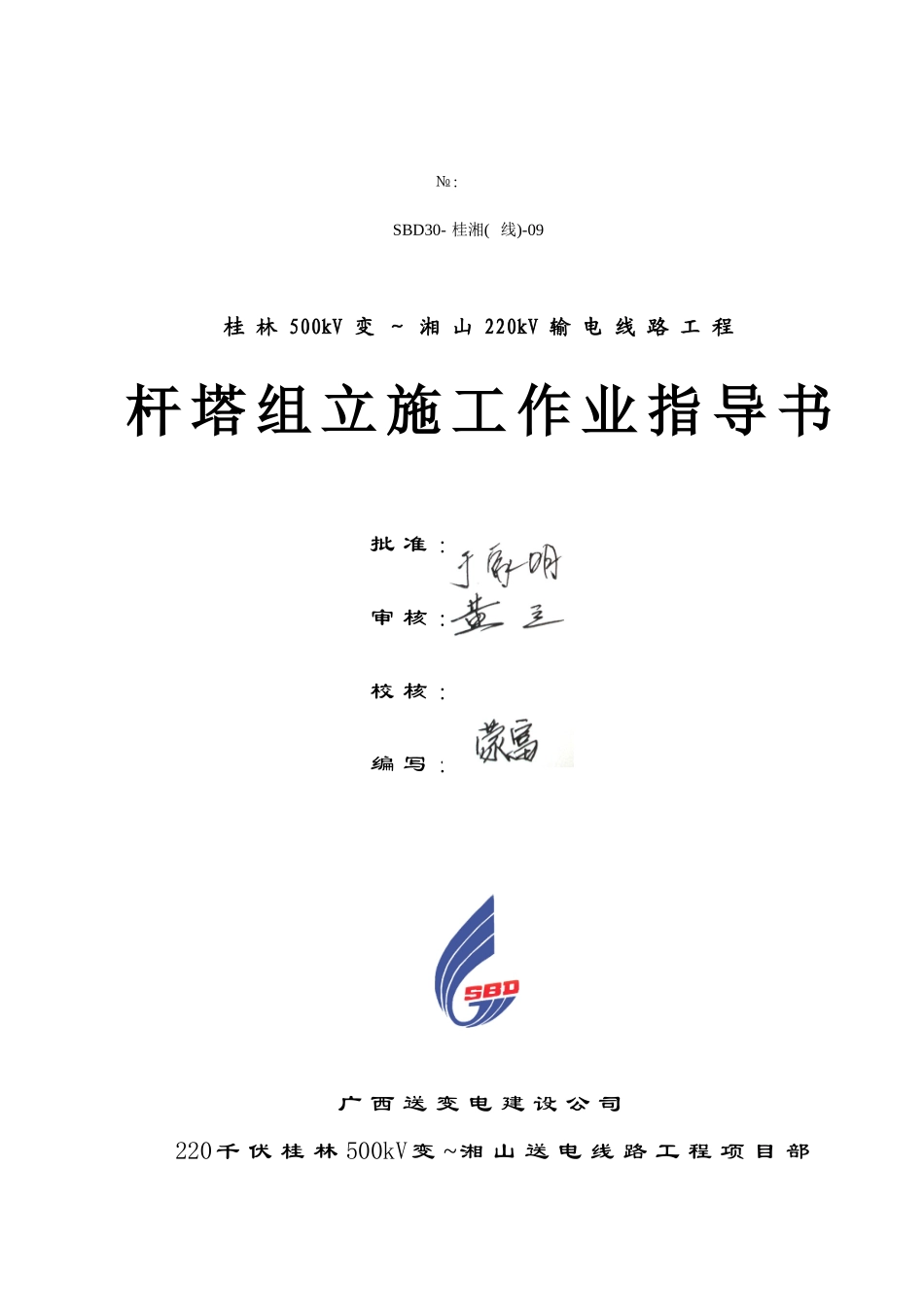

桂湘线杆塔组立作业指导书

№: SBD30- 桂湘( 线)-09 桂 林 500kV 变 ～ 湘 山 220kV 输 电 线 路 工 程 杆 塔 组 立 施 工 作 业 指 导 书批 准 ： 审 核 ： 校 核 ： 编 写 ： 广 西 送 变 电 建 设 公 司 220千 伏 桂 林 500kV变 ~湘 山 送 电 线 路 工 程 项 目 部二 ○ ○ 七 年 七 月目 录1.工程概况…………………………………………………………………… 12.塔型介绍…………………………………………………………………… 13.组立杆塔方法和抱杆的选用……………………………………………………24.工艺流程…………………………………………………………………… 55.铁塔组立一般规定………………………………………………………………56.施工准备…………………………………………………………………… 87.塔材小运要求……………………………………………………………………88.清理塔材要求…………………………………………………………………99.铁塔组立……………………………………………………………………1010.砼杆组立施工………………………………………………………………2411.施工说明………………………………………………………………… 3312.质量保证措施……………………………………………………………………3613.职业健康安全措施………………………………………………………………3814.环境保护措施……………………………………………………………………4115.文明施工要求……………………………………………………………………42附图: 铁塔一览图1．工程概况1.1 线 路 起 迄 点 ： 线 路 由 500kV 桂 林 变 电 站 起 ， 终 至 湘 山 220kV 变 电 站 。 线 路 总 长96.597km，其中双回路 49.454km，单回路 47.143km，单、双回路架设。全线杆塔共使用 249基；双回路段用塔 126 基（归入桂林~南塘工程）；单回路段用塔 123 基，其中直线铁塔 98 基，水泥杆 3 基，耐张塔 21 基，双回路终端塔 1 基。1.2 地形地貌、地质情况地形地貌：线路沿线路径主要为丘陵山地貌及溶蚀平原地貌。低山丘陵地貌地面高程350m~520m，相对高差 50m~160m。山坡坡度 15°~30°。溶蚀平原地貌，该地貌为少量水田、部分为旱地和稍高的土丘。地面高程 160m~220m，相对高差 5m~20m。地质：本工程线路所经地段工程地质条件良好，塔基稳定...
