框架结构手算计算书

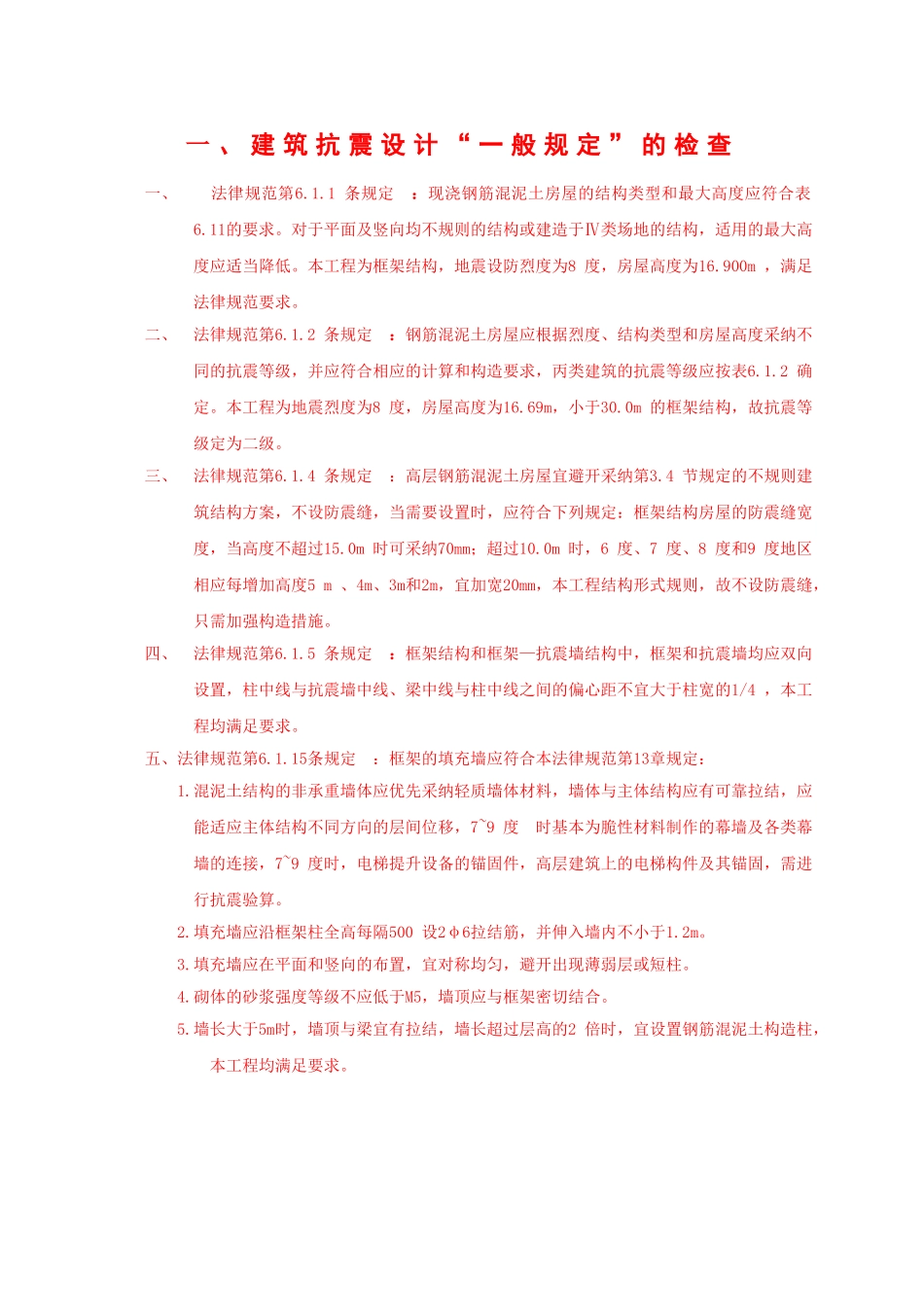

一 、 建 筑 抗 震 设 计 “ 一 般 规 定 ” 的 检 查一、 法律规范第6.1.1 条规定 ：现浇钢筋混泥土房屋的结构类型和最大高度应符合表6.11的要求。对于平面及竖向均不规则的结构或建造于Ⅳ类场地的结构，适用的最大高度应适当降低。本工程为框架结构，地震设防烈度为8 度，房屋高度为16.900m ，满足法律规范要求。二、 法律规范第6.1.2 条规定 ：钢筋混泥土房屋应根据烈度、结构类型和房屋高度采纳不同的抗震等级，并应符合相应的计算和构造要求，丙类建筑的抗震等级应按表6.1.2 确定。本工程为地震烈度为8 度，房屋高度为16.69m，小于30.0m 的框架结构，故抗震等级定为二级。三、 法律规范第6.1.4 条规定 ：高层钢筋混泥土房屋宜避开采纳第3.4 节规定的不规则建筑结构方案，不设防震缝，当需要设置时，应符合下列规定：框架结构房屋的防震缝宽度，当高度不超过15.0m 时可采纳70mm；超过10.0m 时，6 度、7 度、8 度和9 度地区相应每增加高度5 m 、4m、3m和2m，宜加宽20mm，本工程结构形式规则，故不设防震缝，只需加强构造措施。四、 法律规范第6.1.5 条规定 ：框架结构和框架—抗震墙结构中，框架和抗震墙均应双向设置，柱中线与抗震墙中线、梁中线与柱中线之间的偏心距不宜大于柱宽的1/4 ，本工程均满足要求。 五、法律规范第6.1.15条规定 ：框架的填充墙应符合本法律规范第13章规定：1.混泥土结构的非承重墙体应优先采纳轻质墙体材料，墙体与主体结构应有可靠拉结，应能适应主体结构不同方向的层间位移，7~9 度 时基本为脆性材料制作的幕墙及各类幕墙的连接，7~9 度时，电梯提升设备的锚固件，高层建筑上的电梯构件及其锚固，需进行抗震验算。2.填充墙应沿框架柱全高每隔500 设2φ6拉结筋，并伸入墙内不小于1.2m。3.填充墙应在平面和竖向的布置，宜对称均匀，避开出现薄弱层或短柱。4.砌体的砂浆强度等级不应低于M5，墙顶应与框架密切结合。5.墙长大于5m时，墙顶与梁宜有拉结，墙长超过层高的2 倍时，宜设置钢筋混泥土构造柱，本工程均满足要求。二 、 荷 载 清 理 、 变 形 验 算 和 内 力 计 算2.1 结 构 平 面 布 置图 如 下 ：楼盖结构布置图 屋盖结构布置图2.2利 用 层 高 估 算 柱 的 截 面 ：1 、 取Hmax=5.1+0.15+0.5=5.75mh=b=(1/12~1/15)Hmax=0.38~0.48 中柱取b×h=700×700,边柱取b×h=700×7002 、梁的截面：因h=(1/8~1\12)l=(1/8~1/12...
