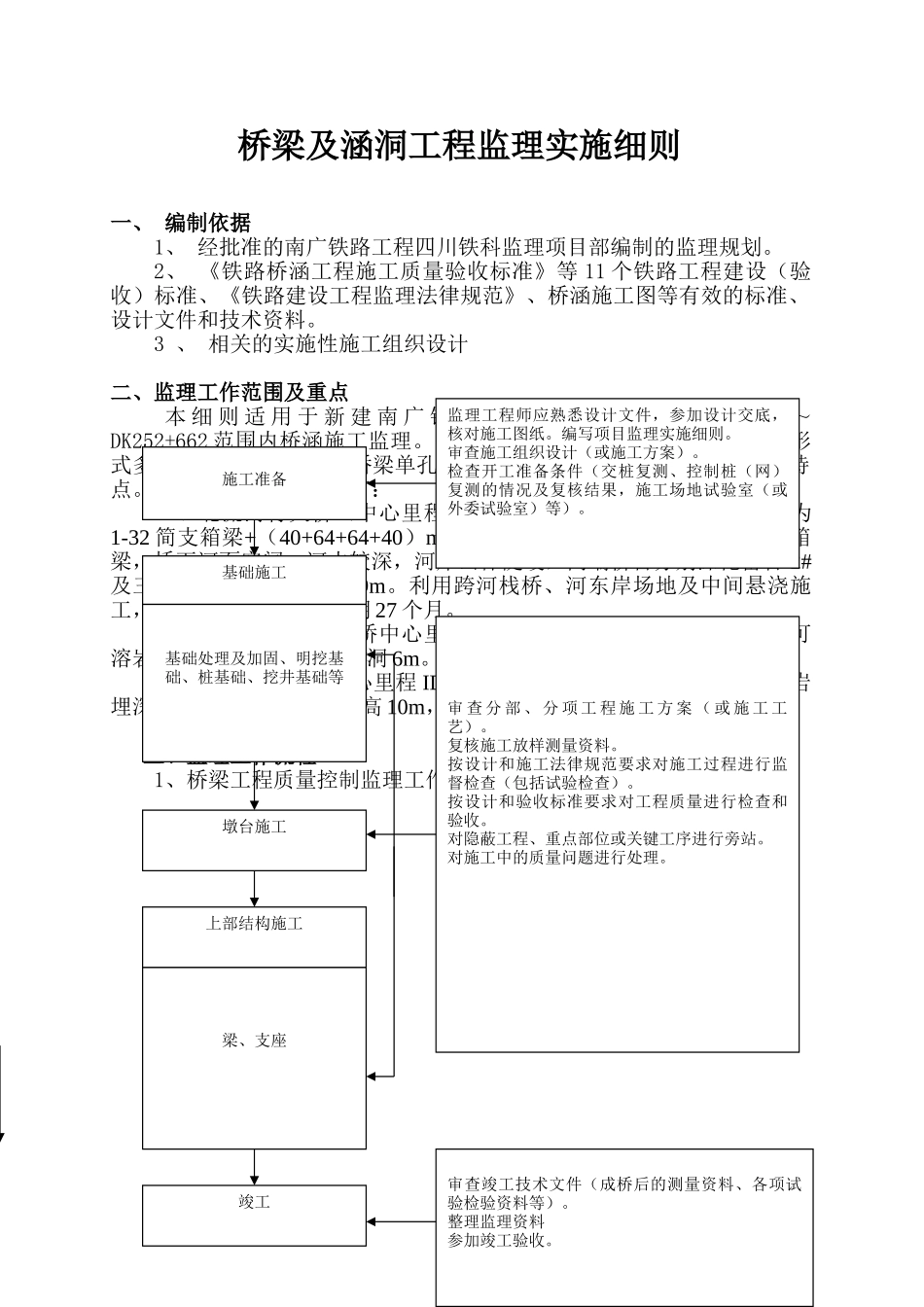

桥梁及涵洞工程监理实施细则一、 编制依据1、 经批准的南广铁路工程四川铁科监理项目部编制的监理规划。2、 《铁路桥涵工程施工质量验收标准》等 11 个铁路工程建设（验收）标准、《铁路建设工程监理法律规范》、桥涵施工图等有效的标准、设计文件和技术资料。3 、 相关的实施性施工组织设计二、监理工作范围及重点 本 细 则 适 用 于 新 建 南 广 铁 路 DK120+000 （ =DK116+098.58 ） ～DK252+662 范围内桥涵施工监理。全线桥梁具有数量多，分布广，基础形式多，涉及内容广，个别桥梁单孔跨度大，技术含量高，施工难度大等特点。本段的重点桥梁工程有：1、北流河特大桥（中心里程 IDK203+139.8）桥长 665.6m，桥式为1-32 简支箱梁+（40+64+64+40）m 连续梁+11-32m 简支箱梁+2-24 简支箱梁，桥下河面宽阔，河水较深，河岸山体陡峻，两端桥台分别深化富吉 2#及三坡 1#隧道内约 6m 及 9m。利用跨河栈桥、河东岸场地及中间悬浇施工，是重点工程之一，工期 27 个月。2、跨平岩公路特大桥中心里程 IDK151+99.12，全长 1551.96m，可溶岩埋深 1.1~21m，最大溶洞 6m。3、白沙工特大桥中心里程 IDK163+217.92，全长 4037.34m，可溶岩埋深 1.1~41.1m，最大溶洞高 10m，最深溶槽超过 30m，简支梁。三、监理工作流程1、桥梁工程质量控制监理工作流程图施工准备基础施工基础处理及加固、明挖基础、桩基础、挖井基础等墩台施工上部结构施工梁、支座竣工监理工程师应熟悉设计文件，参加设计交底，核对施工图纸。编写项目监理实施细则。审查施工组织设计（或施工方案）。检查开工准备条件（交桩复测、控制桩（网）复测的情况及复核结果，施工场地试验室（或外委试验室）等）。审 查 分 部 、 分 项 工 程 施 工 方 案 （ 或 施 工 工艺）。复核施工放样测量资料。按设计和施工法律规范要求对施工过程进行监督检查（包括试验检查）。按设计和验收标准要求对工程质量进行检查和验收。对隐蔽工程、重点部位或关键工序进行旁站。对施工中的质量问题进行处理。审查竣工技术文件（成桥后的测量资料、各项试验检验资料等）。整理监理资料参加竣工验收。 2、钢筋混凝土工程监理工作流程图四、桥梁质量监理工作控制要点（一） 、施工前的准备工作1、监理工程师应熟悉设计文件，参加设计交底，会同建设单位、设计单位、施工单位赴现场核对设计文件。监理工程师对施工图应重点核对：（1）、现场地形、地貌...
