桥梁基桩静载方案

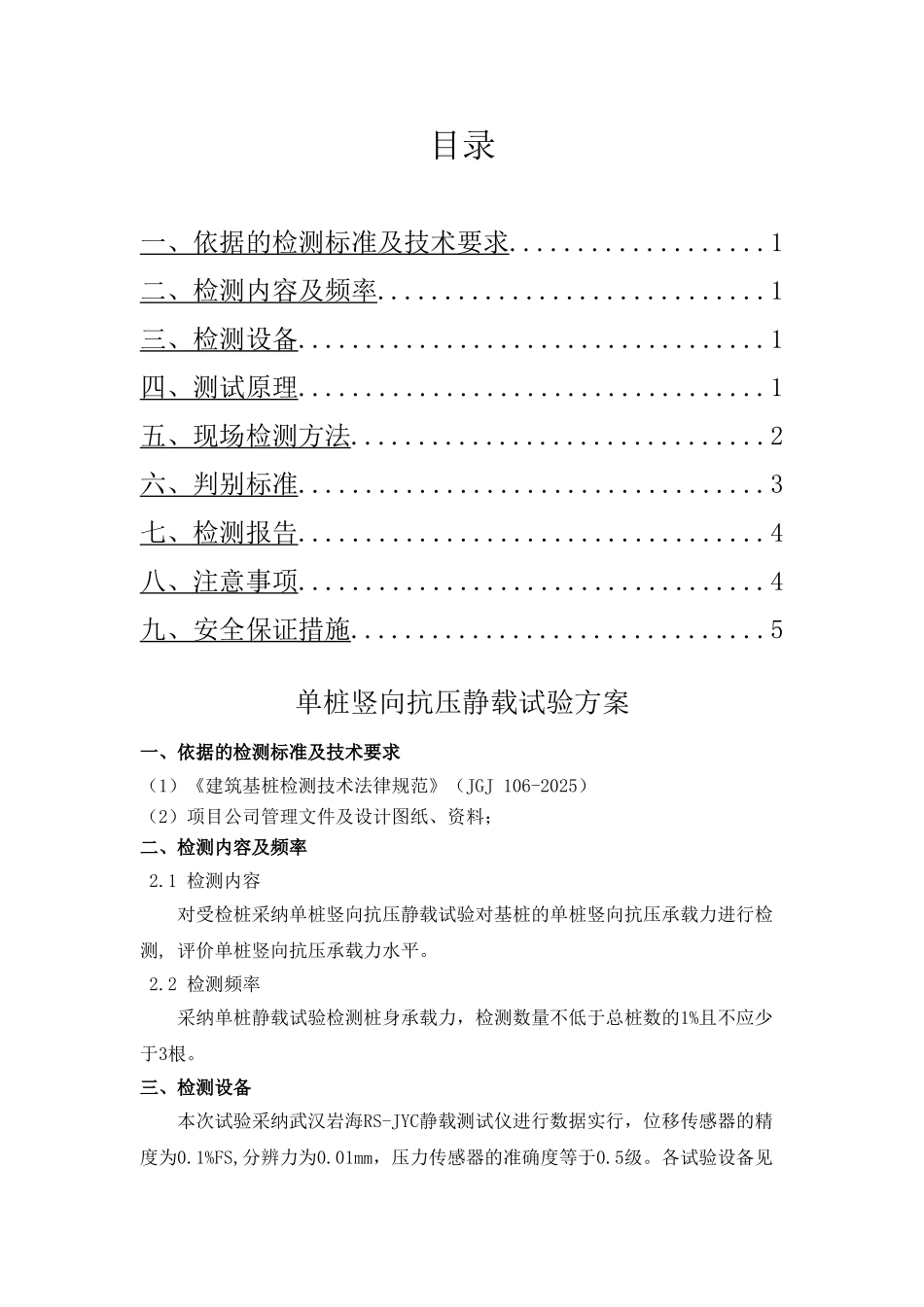

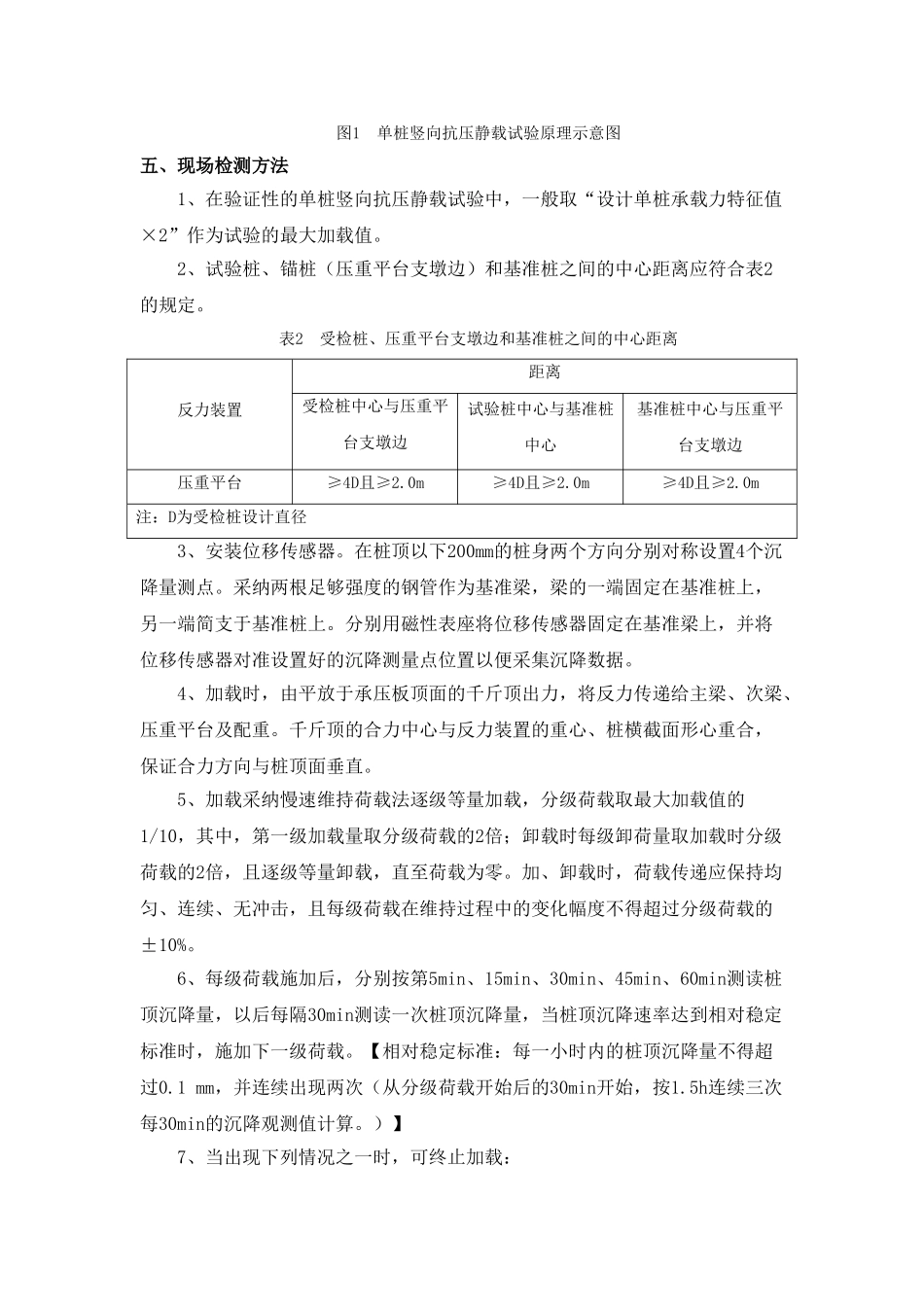

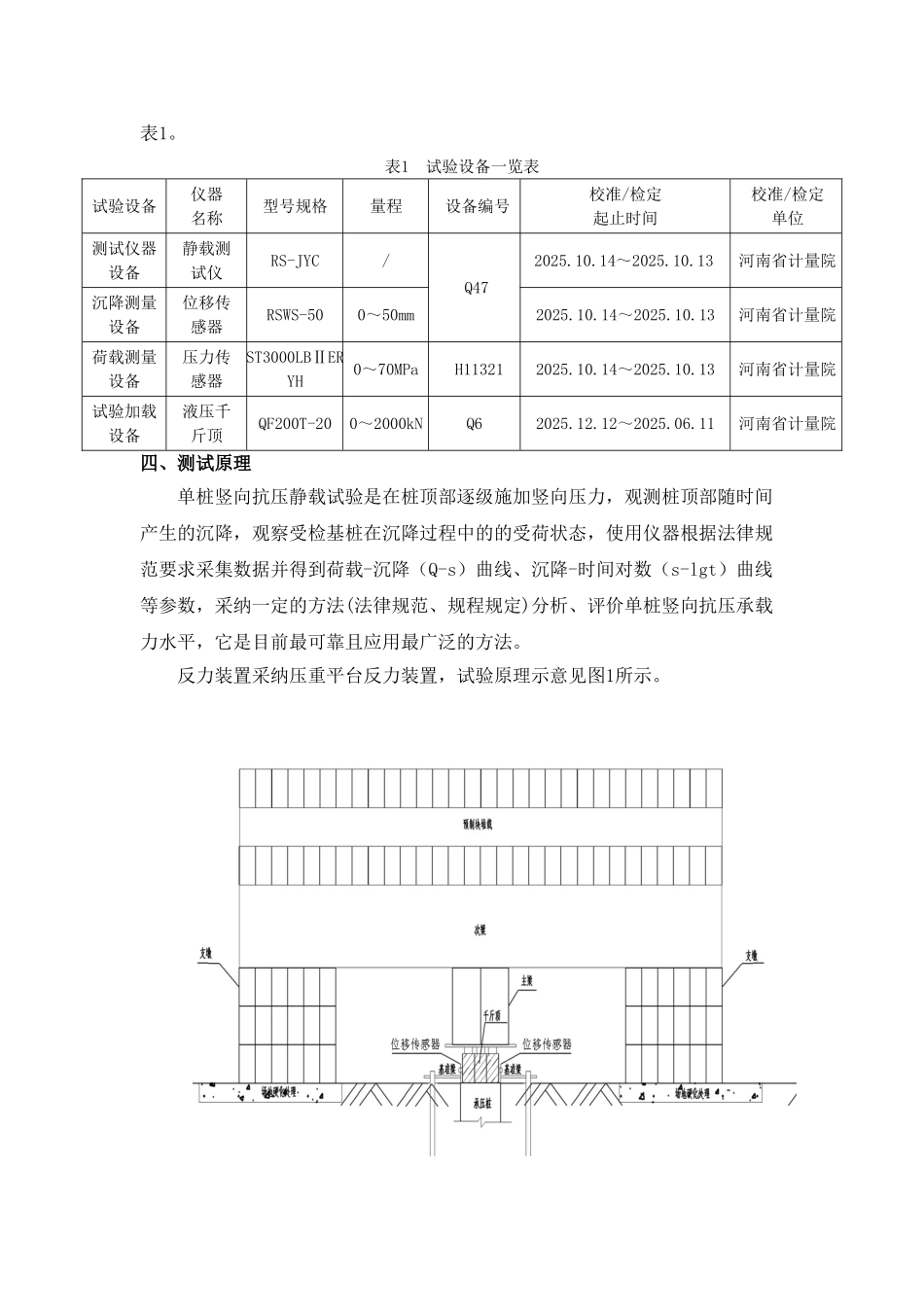

目录一、依据的检测标准及技术要求...................1二、检测内容及频率.............................1三、检测设备...................................1四、测试原理...................................1五、现场检测方法...............................2六、判别标准...................................3七、检测报告...................................4八、注意事项...................................4九、安全保证措施...............................5单桩竖向抗压静载试验方案一、依据的检测标准及技术要求（1）《建筑基桩检测技术法律规范》（JGJ 106-2025）（2）项目公司管理文件及设计图纸、资料；二、检测内容及频率2.1 检测内容对受检桩采纳单桩竖向抗压静载试验对基桩的单桩竖向抗压承载力进行检测, 评价单桩竖向抗压承载力水平。2.2 检测频率采纳单桩静载试验检测桩身承载力，检测数量不低于总桩数的1%且不应少于3根。三、检测设备本次试验采纳武汉岩海RS-JYC静载测试仪进行数据实行，位移传感器的精度为0.1%FS,分辨力为0.01mm，压力传感器的准确度等于0.5级。各试验设备见表1。表1 试验设备一览表试验设备仪器名称型号规格量程设备编号校准/检定起止时间校准/检定单位测试仪器设备静载测试仪RS-JYC/Q472025.10.14～2025.10.13河南省计量院沉降测量设备位移传感器RSWS-500～50mm2025.10.14～2025.10.13河南省计量院荷载测量设备压力传感器ST3000LBⅡERYH0～70MPaH113212025.10.14～2025.10.13河南省计量院试验加载设备液压千斤顶QF200T-200～2000kNQ62025.12.12～2025.06.11河南省计量院四、测试原理单桩竖向抗压静载试验是在桩顶部逐级施加竖向压力，观测桩顶部随时间产生的沉降，观察受检基桩在沉降过程中的的受荷状态，使用仪器根据法律规范要求采集数据并得到荷载-沉降（Q-s）曲线、沉降-时间对数（s-lgt）曲线等参数，采纳一定的方法(法律规范、规程规定)分析、评价单桩竖向抗压承载力水平，它是目前最可靠且应用最广泛的方法。 反力装置采纳压重平台反力装置，试验原理示意见图1所示。图1 单桩竖向抗压静载试验原理示意图五、现场检测方法1、在验证性的单桩竖向抗压静载试验中，一般取“设计单桩承载力特征值×2”作为试验的最大加载值。2、试验桩、锚桩（压重平台支墩边）和基准桩之间的中心距离应符合表2的规定。表2 受检桩、压重平台支墩边和基准桩之间的中心距离反力装置距离受检桩中心与压重平台支墩...
