桥梁钻孔桩基础施工技术交底书

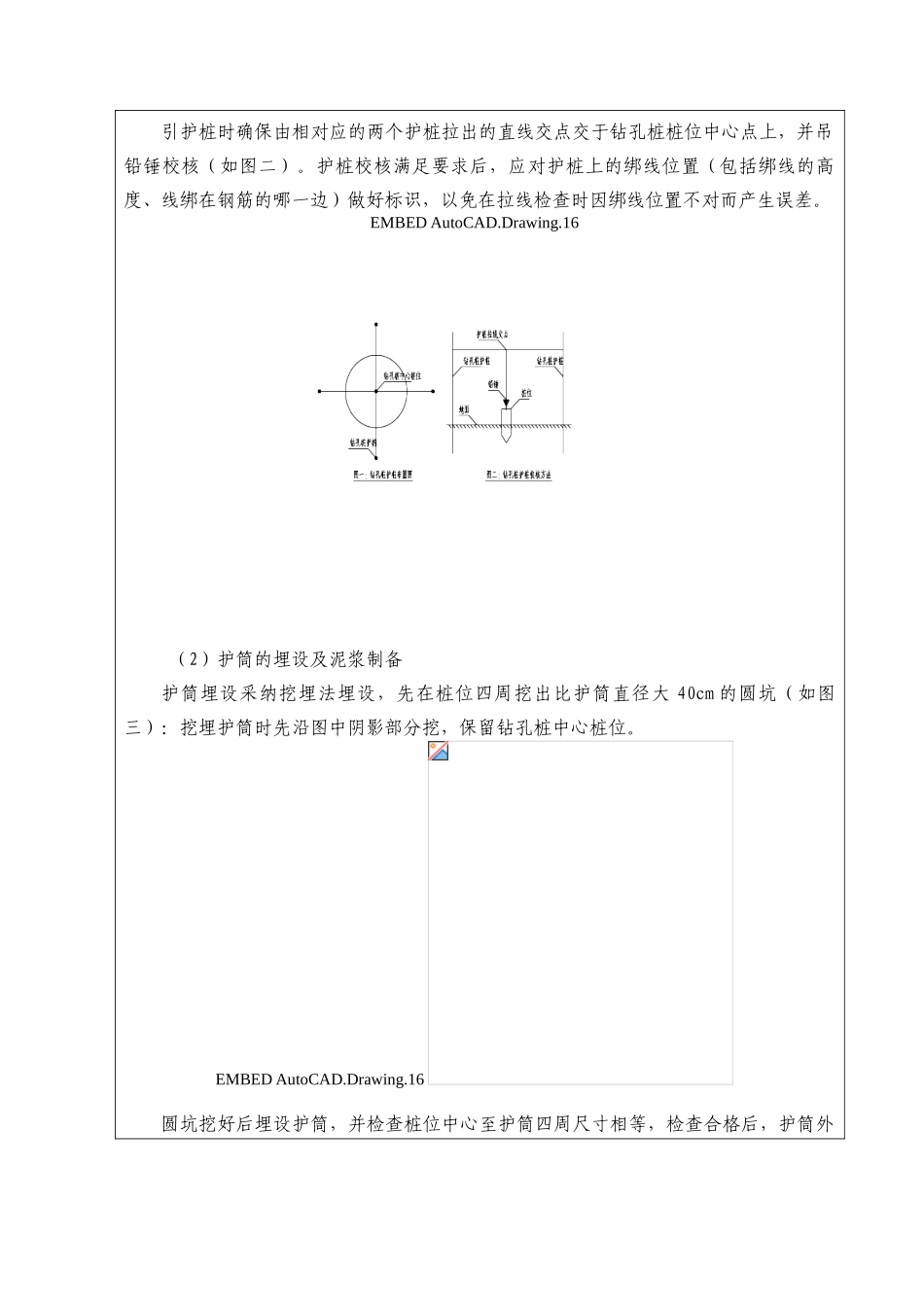

技 术 交 底 书 编号：综桥—003单位工 程名称田家溪特大桥施工单位名称中铁一局沪昆客专第四项目分部分 部 工 程桥梁钻孔桩基础工程施工内容钻孔桩灌注桩施工主要内容：一、工程范围本技术交底只针对沪昆客运专线长昆段八标田家溪特大桥钻孔桩基础，田家溪特大桥(中心里程 DK372+094.82)位于湖南怀化芷江县侗族自治县境内，桥长 1355.64 米，全桥孔跨布置为 3-24+39-32m 预制双线简支箱梁。本桥基础采纳灌注摩擦钻孔桩，桩孔直径 φ100cm，桩长从 11m-36.5m 不等，总计钻孔灌注桩 374 根。二、施工工艺流程三、施工方法及技术要求：（1）定位及设置护桩施工平台平整完成后放样所施工的桩位，在测量放样后，根据现场定出的桩中心位置及时设置护桩，由桩中心引出 4 个护桩（如图一）。护桩采纳木桩（或不易弯折）的钢筋桩打入地面下不小于 30cm,底部用混凝土包裹、固定。护桩应选择在地面稳定、人员走动较少、车辆机具来往少、不易被破坏的地方。为方便日常检查，护桩高度一般比护筒高出 20cm,且相互高差相差不大。引护桩时确保由相对应的两个护桩拉出的直线交点交于钻孔桩桩位中心点上，并吊铅锤校核（如图二）。护桩校核满足要求后，应对护桩上的绑线位置（包括绑线的高度、线绑在钢筋的哪一边）做好标识，以免在拉线检查时因绑线位置不对而产生误差。 EMBED AutoCAD.Drawing.16 （2）护筒的埋设及泥浆制备护筒埋设采纳挖埋法埋设，先在桩位四周挖出比护筒直径大 40cm 的圆坑（如图三）：挖埋护筒时先沿图中阴影部分挖，保留钻孔桩中心桩位。 EMBED AutoCAD.Drawing.16 圆坑挖好后埋设护筒，并检查桩位中心至护筒四周尺寸相等，检查合格后，护筒外侧用粘土填筑夯实，埋设成形的护筒中心与桩位中心应重合，偏差不大于50mm，护筒倾斜度不大于1％。。护筒要求用 4～8mm 厚的钢板加工制成，其内径大于钻头直径 400mm。护筒的顶部开设 1～2 个溢浆口，并高出地面 20～30cm；护筒埋设深度大于 1.0m，并保持孔内泥浆面高于地下水位或施工水位 2.0m 以上。还应满足孔内泥浆面的高度要求。泥浆制备：泥浆宜采纳膨润土制备，如浮碴能满足施工要求，可利用孔内原土造浆护壁，可将黏土加工后投入孔中，利用钻头冲击造浆。泥浆性能指标应根据不同地质情况随时进行调整。新制备的泥浆应符合以下指标要求：泥浆比重：1.05～1.15；黏度：一般地层 16～22s；松散易坍地层 19～28s；含砂率：不大于 4%。胶体率：不小于95...
