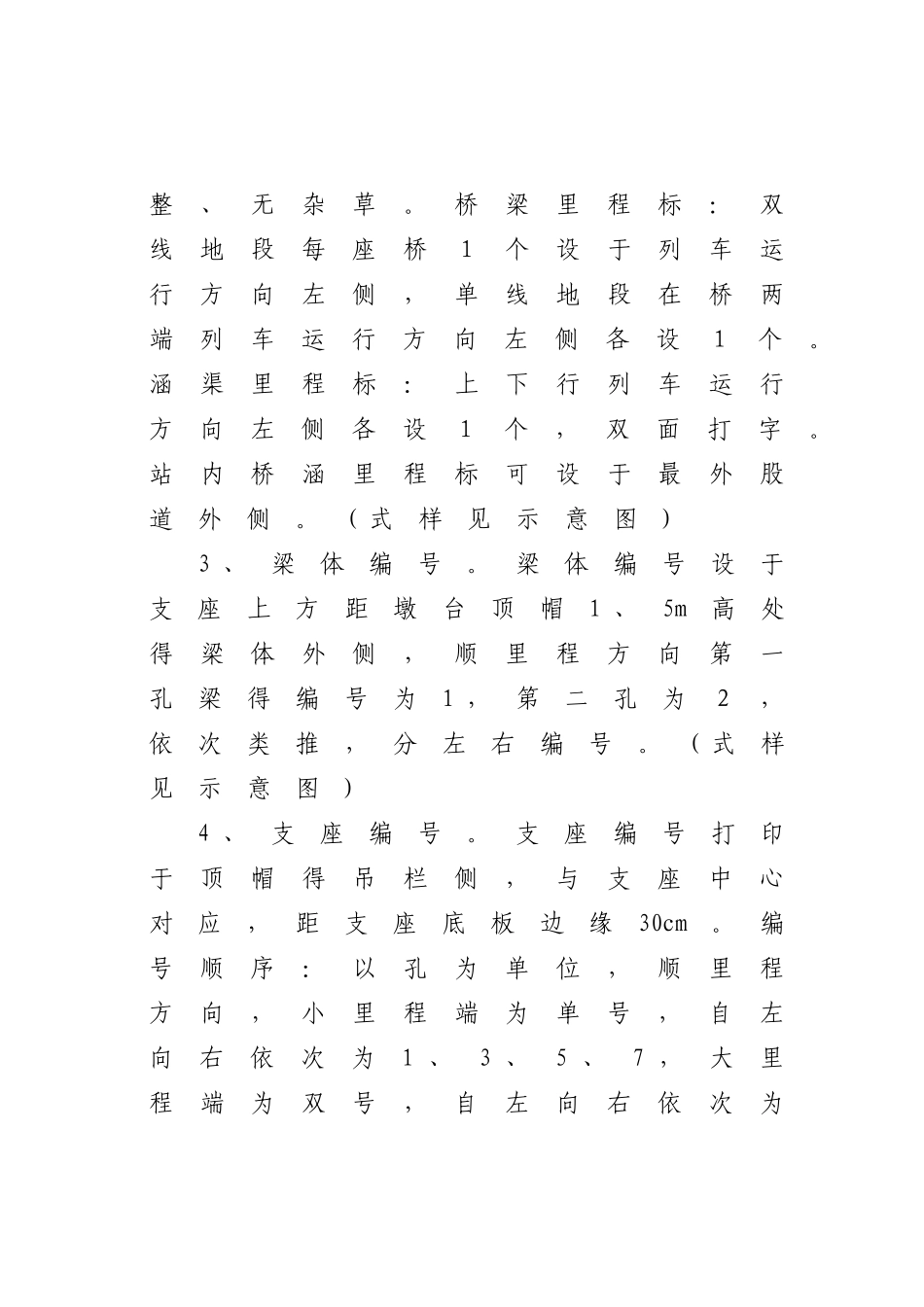

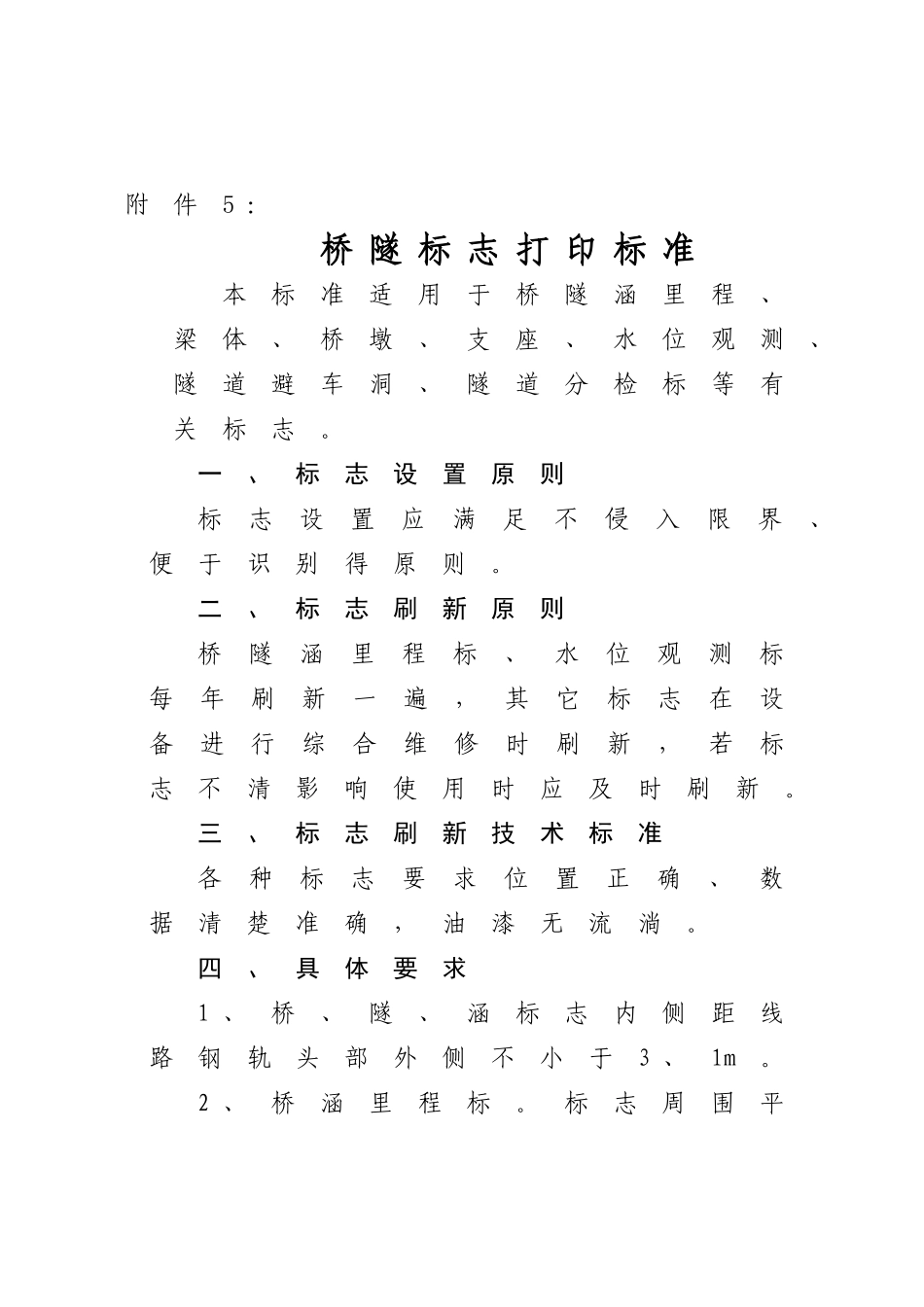

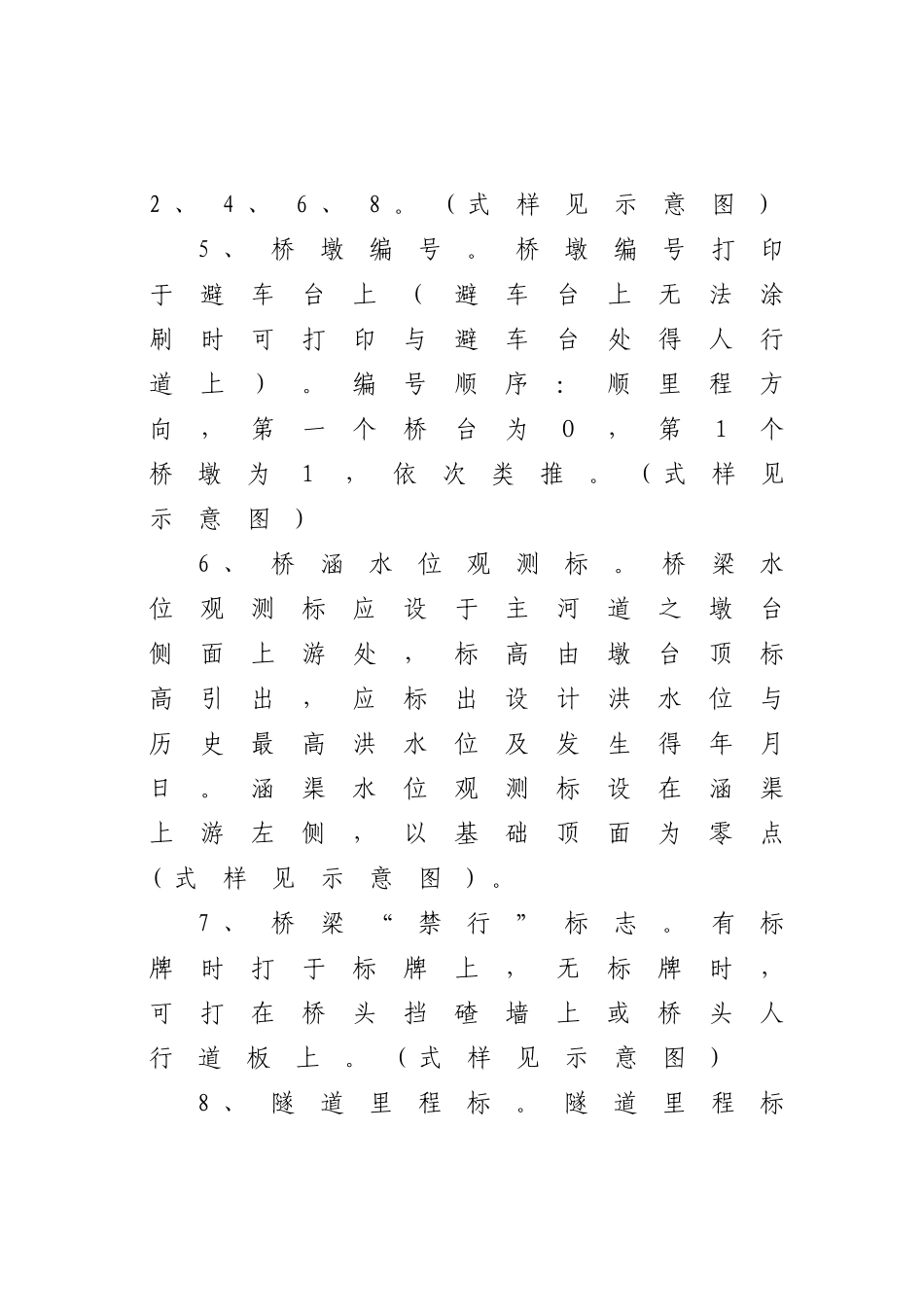

附件5 ：桥 隧 标 志 打 印 标 准本标准适用于桥隧涵里程、梁体、桥墩、支座、水位观测、隧道避车洞、隧道分检标等有关标志。一、标志设置原则标志设置应满足不侵入限界、便于识别得原则。二、标志刷新原则桥隧涵里程标、水位观测标每年刷新一遍，其它标志在设备进行综合维修时刷新，若标志不清影响使用时应及时刷新。三、标志刷新技术标准各种标志要求位置正确、数据清楚准确，油漆无流淌。四、具体要求1 、桥、隧、涵标志内侧距线路钢轨头部外侧不小于3 、1m。2 、桥涵里程标。标志周围平整、无杂草。桥梁里程标：双线地段每座桥１个设于列车运行方向左侧，单线地段在桥两端列车运行方向左侧各设１个。涵渠里程标：上下行列车运行方向左侧各设１个，双面打字。站内桥涵里程标可设于最外股道外侧。( 式样见示意图)3 、梁体编号。梁体编号设于支座上方距墩台顶帽1 、5m高处得梁体外侧，顺里程方向第一孔梁得编号为1 ，第二孔为２，依次类推，分左右编号。( 式样见示意图)4 、支座编号。支座编号打印于顶帽得吊栏侧，与支座中心对应，距支座底板边缘30cm。编号顺序：以孔为单位，顺里程方向，小里程端为单号，自左向右依次为1 、3 、5 、7 ，大里程端为双号，自左向右依次为2 、4 、6 、8 。( 式样见示意图)5 、桥墩编号。桥墩编号打印于避车台上（避车台上无法涂刷时可打印与避车台处得人行道上）。编号顺序：顺里程方向，第一个桥台为０，第１个桥墩为１，依次类推。( 式样见示意图)6 、桥涵水位观测标。桥梁水位观测标应设于主河道之墩台侧面上游处，标高由墩台顶标高引出，应标出设计洪水位与历史最高洪水位及发生得年月日。涵渠水位观测标设在涵渠上游左侧，以基础顶面为零点( 式样见示意图) 。7 、桥梁“禁行”标志。有标牌时打于标牌上，无标牌时，可打在桥头挡碴墙上或桥头人行道板上。( 式样见示意图)8 、隧道里程标。隧道里程标可打印在隧道洞门边框上距地面1 、5m高处，应标明起、迄里程及全长。( 式样见示意图)9 、避车洞标志。避车洞指示标打印于避车洞两侧距避车洞中心10m 、距地面1 、5m得位置，箭头指向避车洞。( 式样见示意图)10、隧道“禁行”标志打于隧道进出口洞门两侧。( 式样见示意图)11、 “禁止堆载”在栏杆扶手每隔50m 喷涂红色字样（黑体字，字高50mm）一处，不足50m 喷涂一处。12、铁路局列入重点得桥应在警戒水位线上游侧用红色标示“监视水位”、“限速水位”、“封锁水...
