桩基础设计计算书

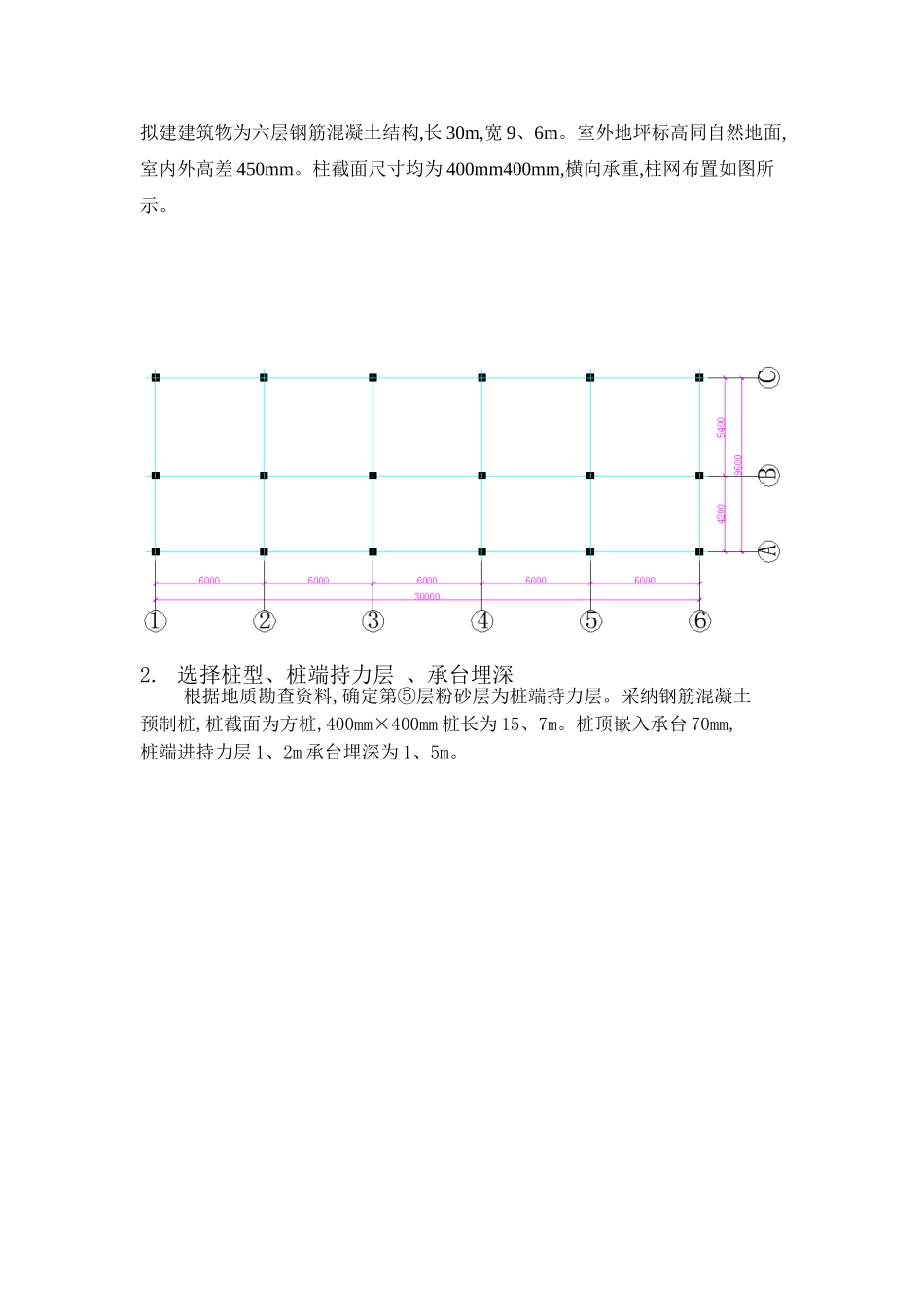

桩基础设计计算书1、讨论地质勘察报告1、1 地形拟建建筑场地地势平坦,局部堆有建筑垃圾。1、2、工程地质条件自上而下土层一次如下:① 号土层:素填土,层厚约为 1、5m,稍湿,松散,承载力特征值② 号土层:淤泥质土,层厚 5、5m,流塑,承载力特征值③ 号土层:粉砂,层厚 3、2m,稍密,承载力特征值④ 号土层:粉质粘土,层厚 5、8m,湿,可塑,承载力特征值⑤ 号土层:粉砂层,钻孔未穿透,中密密实,承载力特征值1.3、 岩土设计参数岩土设计参数如表 1 与表 2 所示。表 1 地基承载力岩土物理力学参数土层编号图得名称孔隙比e含水量W(%)液性指数标准贯入锤击数 N压缩模量Es(MPa)①素填土5、0②淤泥质土1、0462、41、082、5③粉砂0、8127、6147、5④粉质粘土0、7931、20、748、8⑤粉砂层0、583112、6表 2 桩得极限侧阻力标准值与极限端阻力标准值单位 KPa土层编号土层编号桩得侧阻力桩得端阻力土层编号土层编号桩得侧阻力桩得端阻力①素填土22④粉质粘土58900②淤泥质土20⑤粉砂土752000③粉砂521.4 水文地质条件 ⑴ 拟建场区地下水对混凝土结构无腐蚀性。 ⑵ 地下水位深度:位于地表下 4、5m。1、5 场地条件建筑物所处场地抗震设防烈度为 7 度,场地内无可液化沙土、粉土。1、6 上部结构资料拟建建筑物为六层钢筋混凝土结构,长 30m,宽 9、6m。室外地坪标高同自然地面,室内外高差 450mm。柱截面尺寸均为 400mm400mm,横向承重,柱网布置如图所示。2. 选择桩型、桩端持力层 、承台埋深 根据地质勘查资料,确定第⑤层粉砂层为桩端持力层。采纳钢筋混凝土预制桩,桩截面为方桩,400mm×400mm 桩长为 15、7m。桩顶嵌入承台 70mm,桩端进持力层 1、2m 承台埋深为 1、5m。3. 确定单桩竖向承载力3.1 确定单桩竖向承载力标准值 Q根据静载力触探法公式: =4×0、4(×20×5、5+52×3、2+58×5、8+75×1、2)+2000×0、4×0、4 =1444、48 KN3.2 确定单桩竖向承载力设计值 RaRa===722、24 KN式中安全系数 K=24. 确定桩数 n,布置及承台尺寸4.1桩数 n 最大轴力标准值, 初步估算桩数,由于柱子就是偏心受压,考虑一定得系数,按法律规范取1、1～1、2。先不考虑承台质量,因偏心荷载,桩数初定为:取 n=44.2柱得中心距 按法律规范,桩得最小中心距为 3～4d,s=1、2m～1、6m,综合考虑后,s=1、4m。柱得布置按矩形式排列。4.3承台尺寸确定 根据构造要求,a=1、4+0、4×2=2、2m b=1、4+0、4×2=2、2m临时设计埋深为 1、5m,承台厚 0、9m,桩顶...
