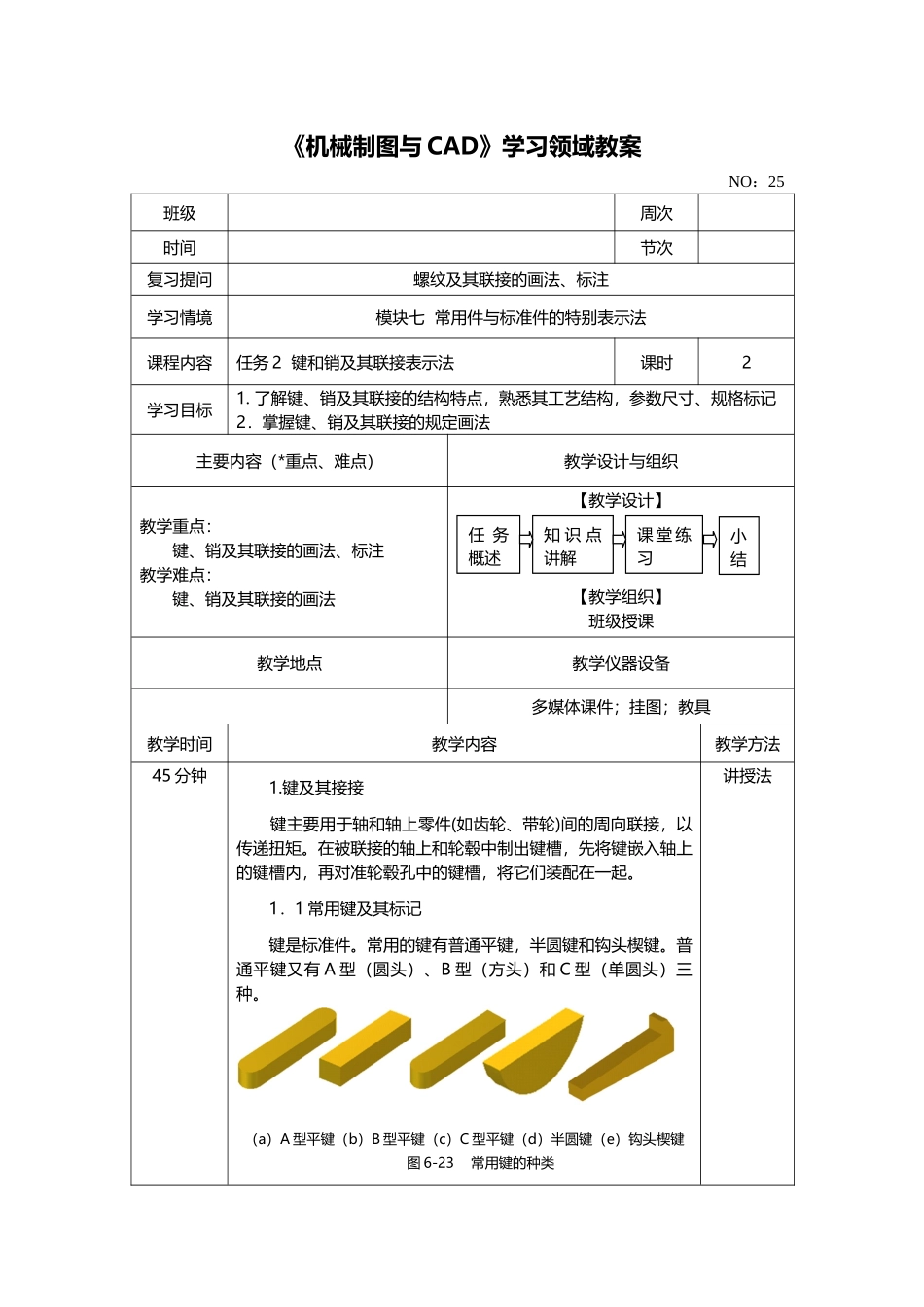

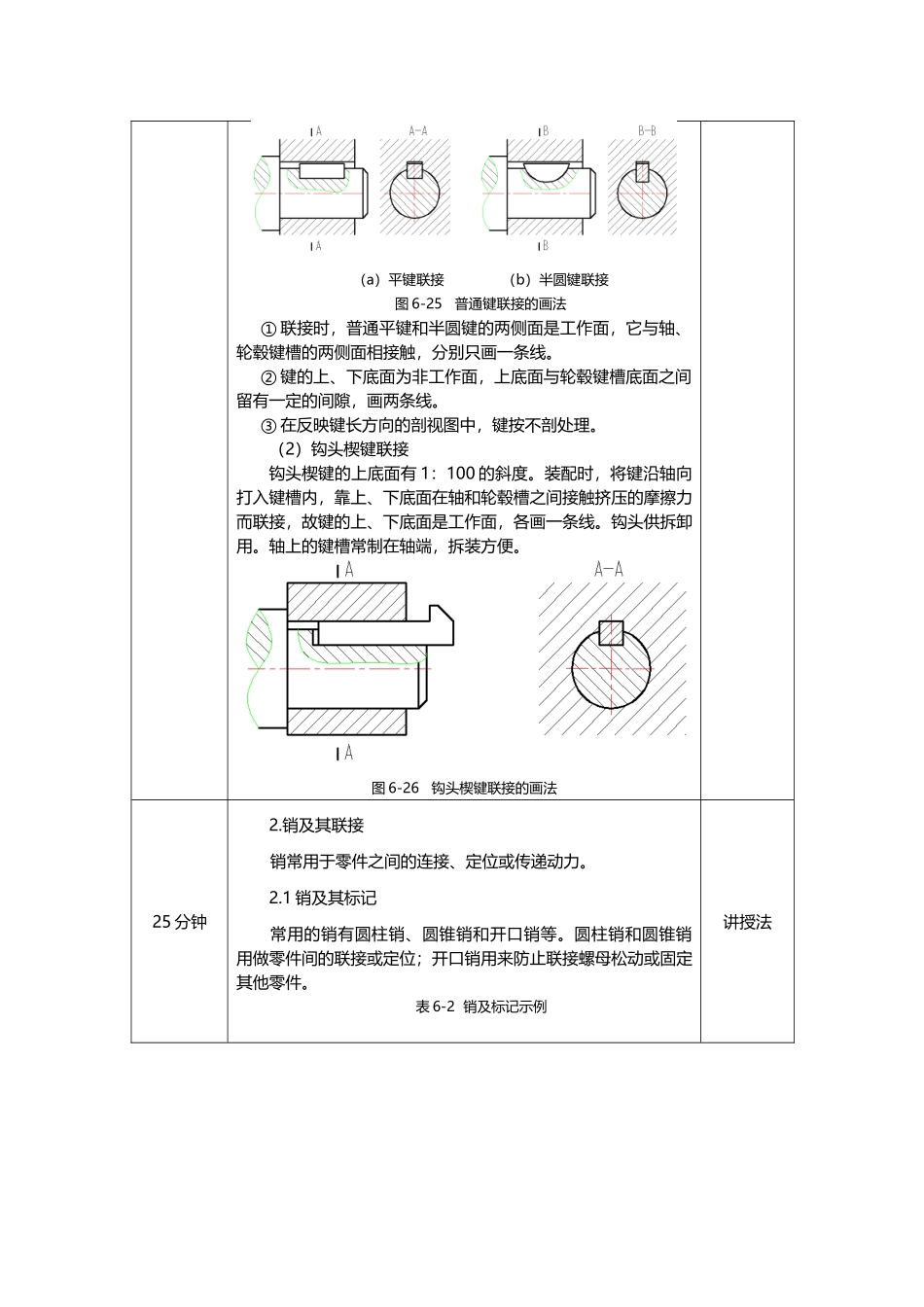

《机械制图与 CAD》学习领域教案NO：25班级周次时间节次复习提问螺纹及其联接的画法、标注学习情境模块七 常用件与标准件的特别表示法课程内容任务 2 键和销及其联接表示法课时2学习目标1. 了解键、销及其联接的结构特点，熟悉其工艺结构，参数尺寸、规格标记2．掌握键、销及其联接的规定画法主要内容（*重点、难点）教学设计与组织教学重点：键、销及其联接的画法、标注教学难点：键、销及其联接的画法【教学设计】【教学组织】班级授课教学地点教学仪器设备多媒体课件；挂图；教具教学时间教学内容教学方法45 分钟1.键及其接接键主要用于轴和轴上零件(如齿轮、带轮)间的周向联接，以传递扭矩。在被联接的轴上和轮毂中制出键槽，先将键嵌入轴上的键槽内，再对准轮毂孔中的键槽，将它们装配在一起。1．1 常用键及其标记键是标准件。常用的键有普通平键，半圆键和钩头楔键。普通平键又有 A 型（圆头）、B 型（方头）和 C 型（单圆头）三种。（a）A 型平键（b）B 型平键（c）C 型平键（d）半圆键（e）钩头楔键图 6-23 常用键的种类讲授法任 务概述知 识 点讲解课 堂 练习小结表 6-1 键及其标记示例名称图例标记示例普通平键GB/T 1096—2025b=8、h=7、L=25 的普通平键（A 型），标记为：GB/T 1096 键 8×7×25半圆键GB/T 1099.1—2025b=6、h=10、D=25 的半圆键，标记为：GB/T 1096 键 6×10×25钩头楔键GB/T 1563—2025b=18、h=11、L=100 的钩头楔键，标记为：GB/T 1565 键 18×1001.2 键槽的画法和尺寸标注（a）平键轴槽 (b)平键轮毂槽（c）半圆键轴槽图 6-24 键槽的画法及尺寸标注1.3 键联接及画法（1）平键和半圆键联接（a）平键联接 （b）半圆键联接图 6-25 普通键联接的画法① 联接时，普通平键和半圆键的两侧面是工作面，它与轴、轮毂键槽的两侧面相接触，分别只画一条线。② 键的上、下底面为非工作面，上底面与轮毂键槽底面之间留有一定的间隙，画两条线。③ 在反映键长方向的剖视图中，键按不剖处理。（2）钩头楔键联接钩头楔键的上底面有 1：100 的斜度。装配时，将键沿轴向打入键槽内，靠上、下底面在轴和轮毂槽之间接触挤压的摩擦力而联接，故键的上、下底面是工作面，各画一条线。钩头供拆卸用。轴上的键槽常制在轴端，拆装方便。图 6-26 钩头楔键联接的画法25 分钟2.销及其联接销常用于零件之间的连接、定位或传递动力。2.1 销及其标记常用的销有圆柱销、圆锥销和开口销等。...
