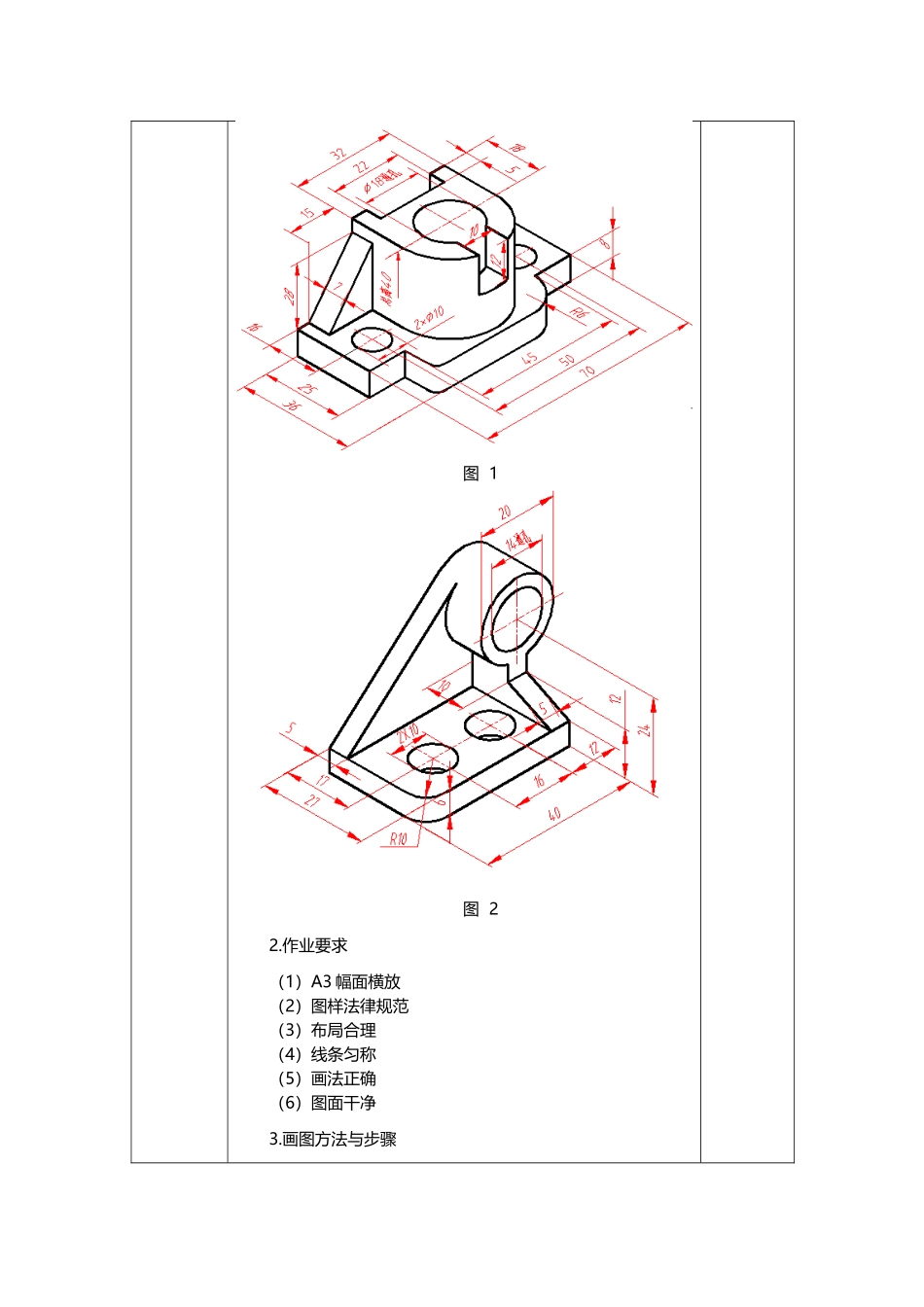

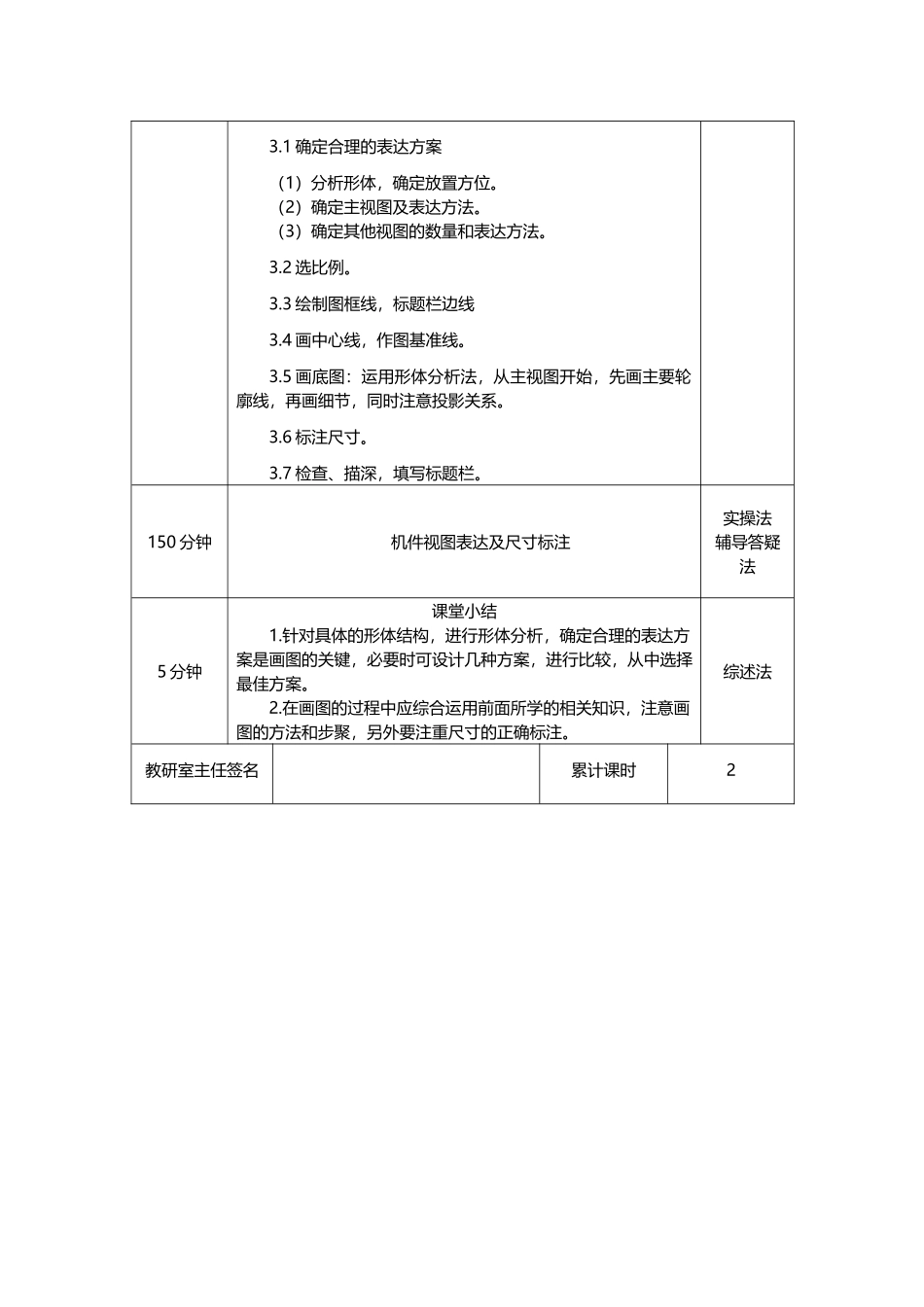

《机械制图与 CAD》学习领域教案NO：18班级周次时间节次复习提问1．形体分析法；2．机件的基本表达方法；3．尺寸标注的要求。学习情境模块五 机件的基本表达方法课程内容任务 5 （第二次大作业）机件综合表达课时4学习目标1.巩固掌握机件的常用表达方法2.培育综合运用所学知识解决实际问题的技能主要内容（*重点、难点）教学设计与组织教学重点：机件表达方案的确定、画法、尺寸的标注教学难点：机件表达方案的确定及技术要求的标注【教学设计】【教学组织】班级授课教学地点教学仪器设备多媒体课件；绘图工具；挂图教学时间教学内容教学方法25 分钟1.作业内容根据参考图 1 和图 2，任选其一，选择合理的表示方案，绘制机件的视图，标注尺寸，完成全图。讲授法分组讨论法任 务概述知 识 点讲解课 堂 练习小结图 1图 22.作业要求（1）A3 幅面横放（2）图样法律规范（3）布局合理（4）线条匀称（5）画法正确（6）图面干净3.画图方法与步骤3.1 确定合理的表达方案（1）分析形体，确定放置方位。（2）确定主视图及表达方法。（3）确定其他视图的数量和表达方法。3.2 选比例。3.3 绘制图框线，标题栏边线3.4 画中心线，作图基准线。3.5 画底图：运用形体分析法，从主视图开始，先画主要轮廓线，再画细节，同时注意投影关系。3.6 标注尺寸。3.7 检查、描深，填写标题栏。150 分钟机件视图表达及尺寸标注实操法辅导答疑法5 分钟课堂小结1.针对具体的形体结构，进行形体分析，确定合理的表达方案是画图的关键，必要时可设计几种方案，进行比较，从中选择最佳方案。2.在画图的过程中应综合运用前面所学的相关知识，注意画图的方法和步聚，另外要注重尺寸的正确标注。综述法教研室主任签名累计课时2
