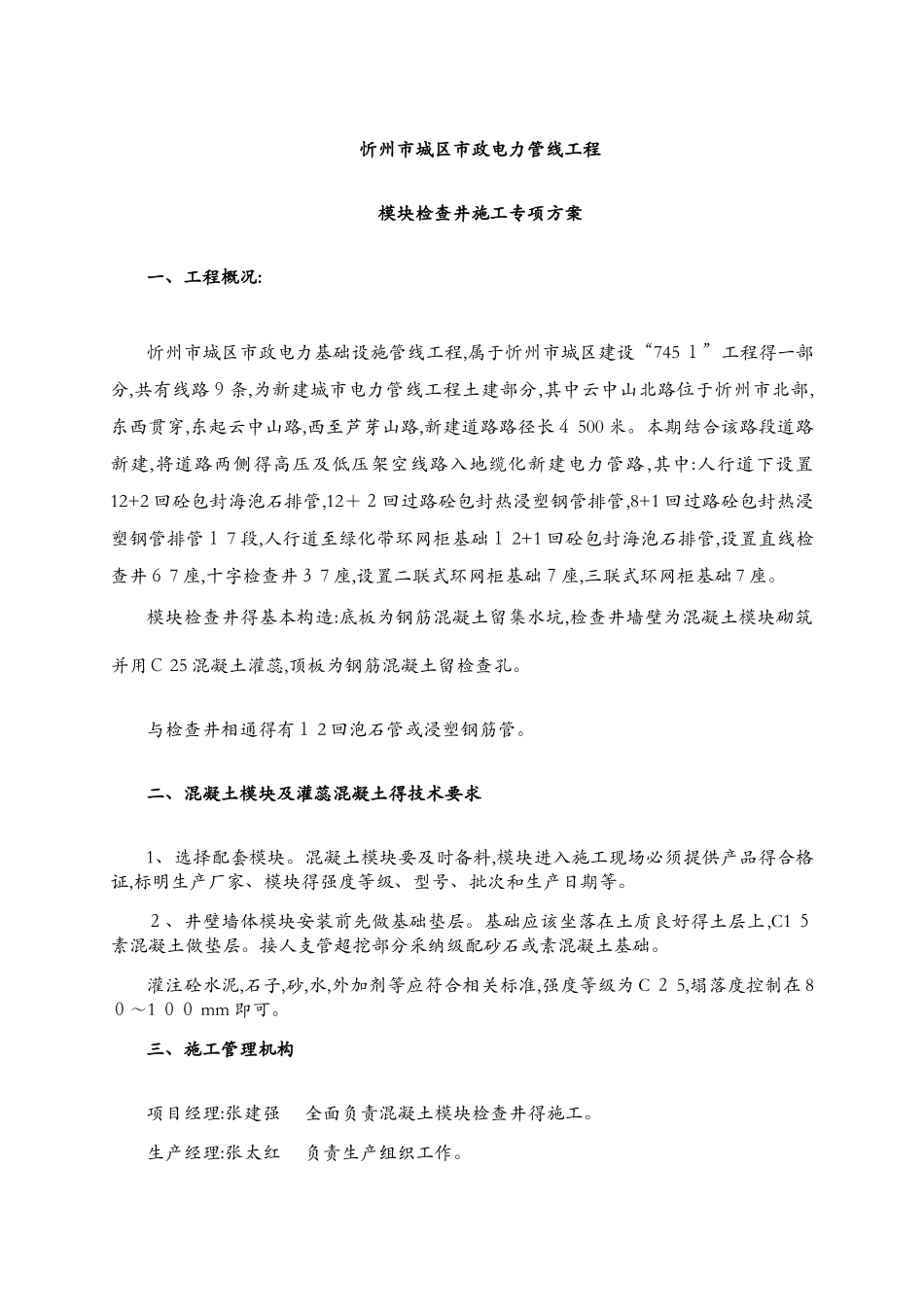

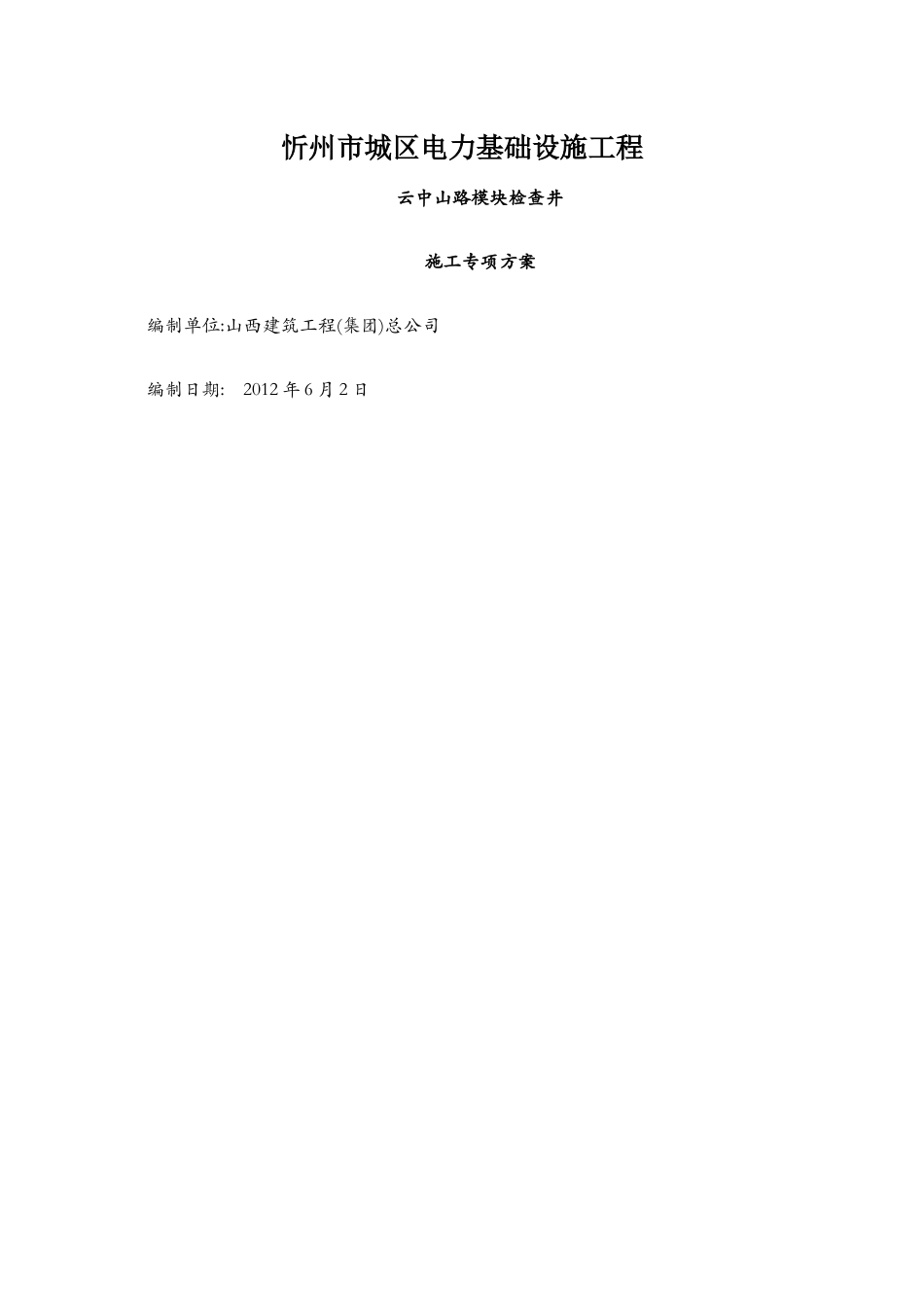

忻州市城区电力基础设施工程云中山路模块检查井施工专项方案编制单位:山西建筑工程(集团)总公司编制日期: 2012 年 6 月 2 日目 录一、工程概况:－ 1 -二、混凝土模块及灌蕊混凝土得技术要求················- 1 -三、施工管理机构··························- 2 -四、混凝土模块检查井施工工艺流程- 2 -五、施工工艺··························- ２ -六、检查井得组砌方法:- ３ -忻州市城区市政电力管线工程模块检查井施工专项方案一、工程概况:忻州市城区市政电力基础设施管线工程,属于忻州市城区建设“745 １”工程得一部分,共有线路９条,为新建城市电力管线工程土建部分,其中云中山北路位于忻州市北部,东西贯穿,东起云中山路,西至芦芽山路,新建道路路径长４ 500 米。本期结合该路段道路新建,将道路两侧得高压及低压架空线路入地缆化新建电力管路 ,其中:人行道下设置12+2 回砼包封海泡石排管,12＋２回过路砼包封热浸塑钢管排管,8+1 回过路砼包封热浸塑钢管排管１ 7 段,人行道至绿化带环网柜基础１ 2+1 回砼包封海泡石排管,设置直线检查井６ 7 座,十字检查井３ 7 座,设置二联式环网柜基础７座,三联式环网柜基础 7 座。模块检查井得基本构造:底板为钢筋混凝土留集水坑,检查井墙壁为混凝土模块砌筑并用Ｃ 25 混凝土灌蕊,顶板为钢筋混凝土留检查孔。与检查井相通得有１ 2 回泡石管或浸塑钢筋管。二、混凝土模块及灌蕊混凝土得技术要求1、选择配套模块。混凝土模块要及时备料,模块进入施工现场必须提供产品得合格证,标明生产厂家、模块得强度等级、型号、批次和生产日期等。２、井壁墙体模块安装前先做基础垫层。基础应该坐落在土质良好得土层上,C1 ５素混凝土做垫层。接人支管超挖部分采纳级配砂石或素混凝土基础。灌注砼水泥,石子,砂,水,外加剂等应符合相关标准,强度等级为 C ２ 5,塌落度控制在 8０～1 ００ mm 即可。三、施工管理机构项目经理:张建强 全面负责混凝土模块检查井得施工。生产经理:张太红 负责生产组织工作。技术负责人:郑康杰 负责混凝土模块检查井得技术准备工作、组砌排列、试验工作、确定施工工艺并进行技术交底。材料负责人:庞长伟 负责模块检查井得材料得采购及质量把关。四、混凝土模块检查井施工工艺流程准备工作→混凝土垫层→井室砌筑→灌孔→电缆支架安装→盖板安装→井筒砌筑→井圈及井盖安装...
