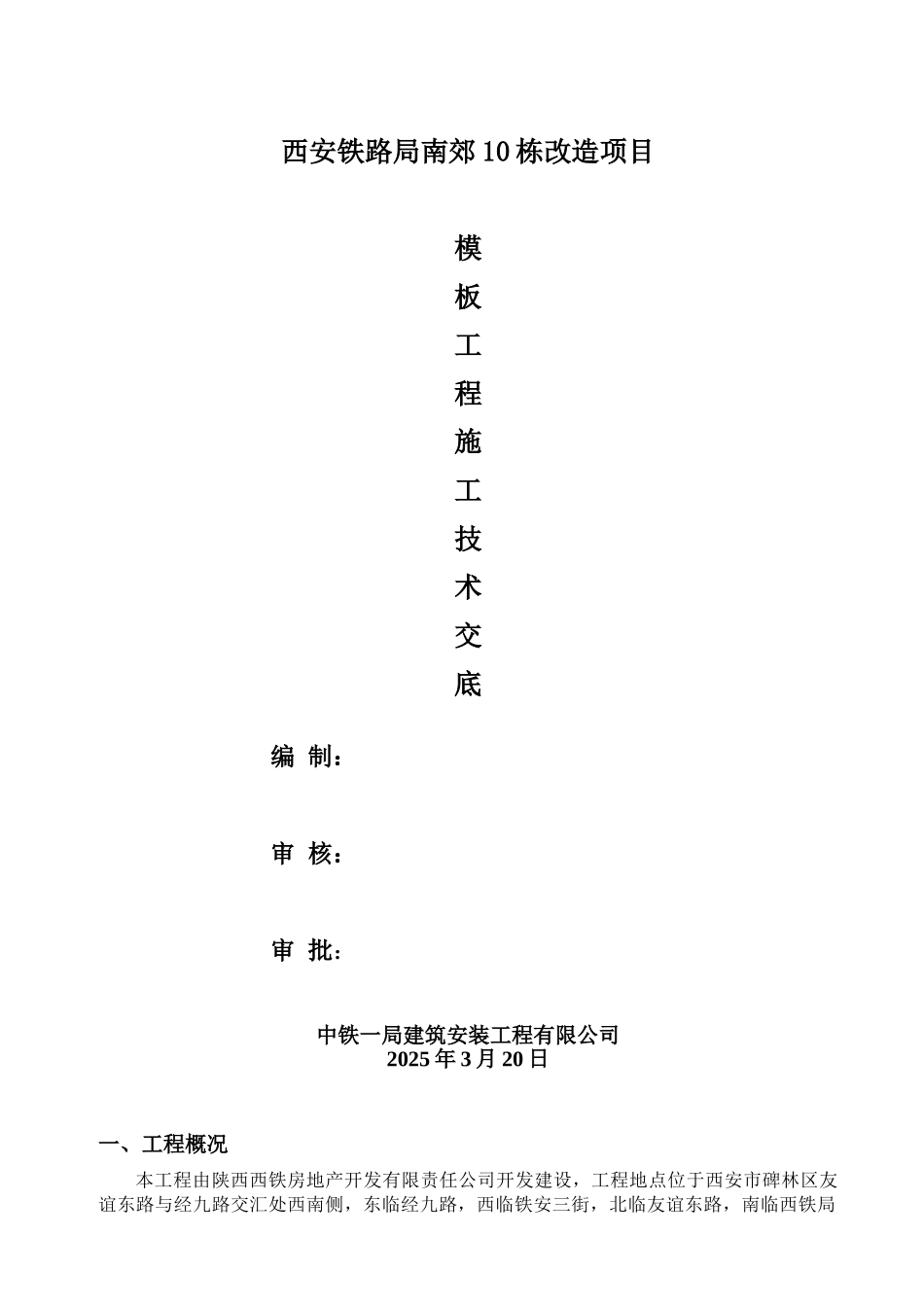

西安铁路局南郊 10 栋改造项目 模板工程施工技术交底编 制：审 核：审 批：中铁一局建筑安装工程有限公司2025 年 3 月 20 日一、工程概况本工程由陕西西铁房地产开发有限责任公司开发建设，工程地点位于西安市碑林区友谊东路与经九路交汇处西南侧，东临经九路，西临铁安三街，北临友谊东路，南临西铁局家属区住宅楼。本工程为地下一层，地上二十九层剪力墙结构,总建筑面积 31548.09m2。本工程采纳 Φ700mm 的灌注桩基础，有效桩长 43m，属摩擦桩，总桩数 175 根，单桩竖向极限承载力为 8500KN。±0.000 标高相当于黄海高程 425.760 米，建筑物高度 84.92m 。建筑场地类别Ⅱ类。抗震设防类别丙类，抗震设防烈度为 8 度，基本风压 0.40KN/m2，基础筏板底面标高-6.0m。 本工程地下室分高低跨，高跨层高为 4.2m，低跨层高为 3.9m,一层层高为 2.82m,二至二十九层层高为 2.9m。二、施工安排 基础上翻梁采纳竹胶板支设吊模施工；地下室暗柱、剪力墙采纳散拼竹胶板施工；各层顶板结构采纳散拼竹胶板施工。；一层至二十九层剪力墙、暗柱采纳全钢大模施工，选用全钢大模板以轴间缝划分为 2 个施工段施工，每层自西向东流水施工。三、施工总体安排根据市场调查，对工程所在地方的建筑材料质量和价格进行筛选，本工程所选用的竹胶板规格为 1220mm×2440mm×12mm（宽×长×厚）。模板内楞选用由东北松加工成型的规格为 80mm×80mm×3000mm 方木，外楞选用48×3.5 的焊接钢管。地下室外墙采纳14 止水螺杆固定模板内楞和外楞；内墙采纳14 穿墙螺杆并套 16mmPVC 管固定模板内楞和外楞；人防墙处固定模板内楞和外楞螺杆不套 PVC 套管，浇筑完后用气割将螺杆头割掉。螺杆间距为 600mm 距墙边 300mm 开始布置，如有特别情况可以适当调整。两竹胶板之间采纳海绵双面胶带、黄胶带纸等进行模板接缝处理，保证混凝土面的平整度和光洁度。对木工班组提前一天安排施工内容，每日进行班前安全质量教育。施工队伍应保证管理人员和作业人员充足，确保工程有条不絮的进行。四、施工方法及质量标准1、外墙橡胶止水条埋设地下室外墙施工中按设计需加设橡胶止水条。具体做法如下：浇筑基础梁混凝土时，在外墙中间用 50mm×50mm 的方木条在混凝土面上压 30mm 深的企口槽，在合外墙模板前将预留槽清理洁净后，将 20mm×30mm 的橡胶止水条用水泥钉固定在槽内，并保证放置位置的准确性和牢固性。如图所示： 2、散拼竹大板...
