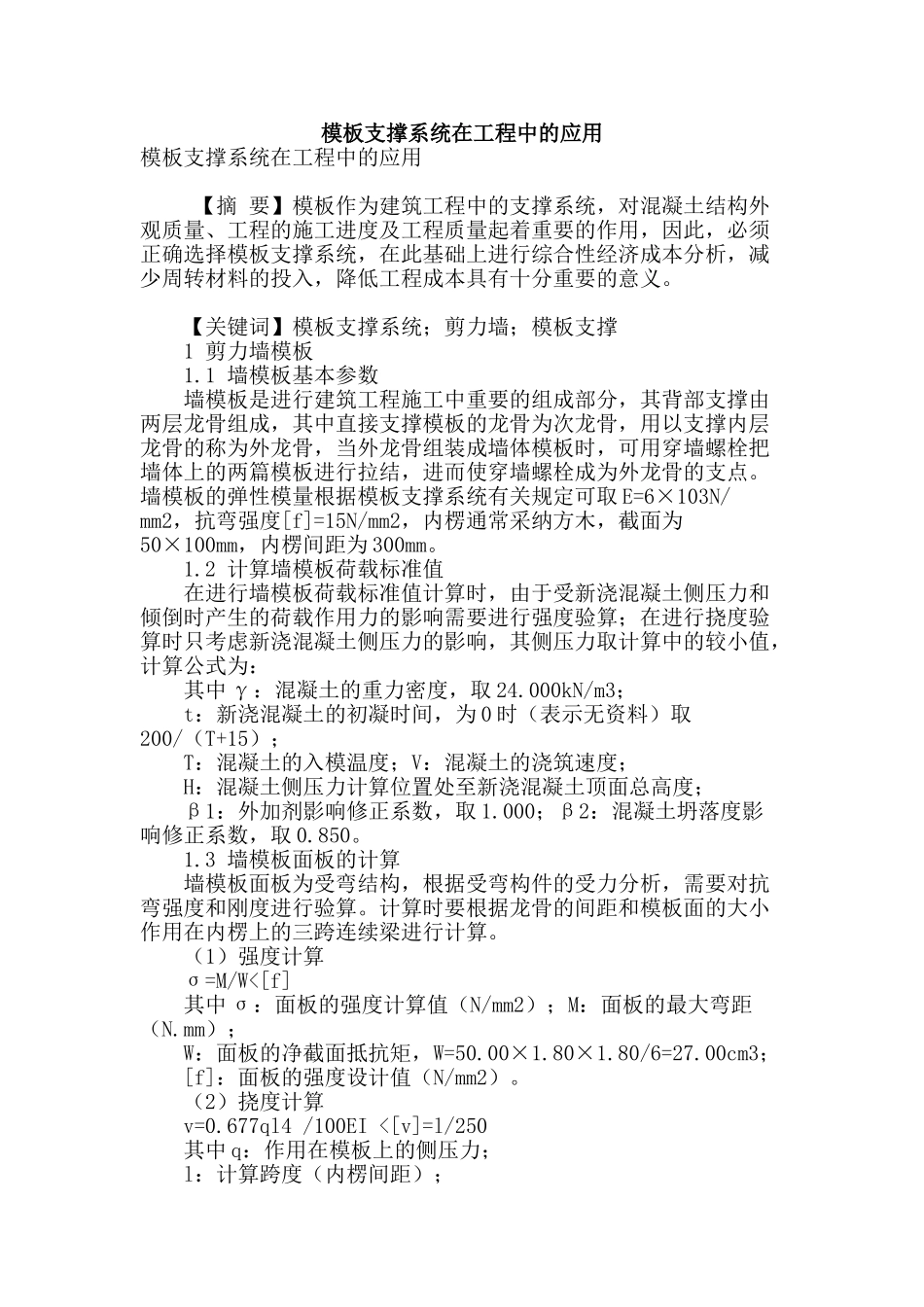

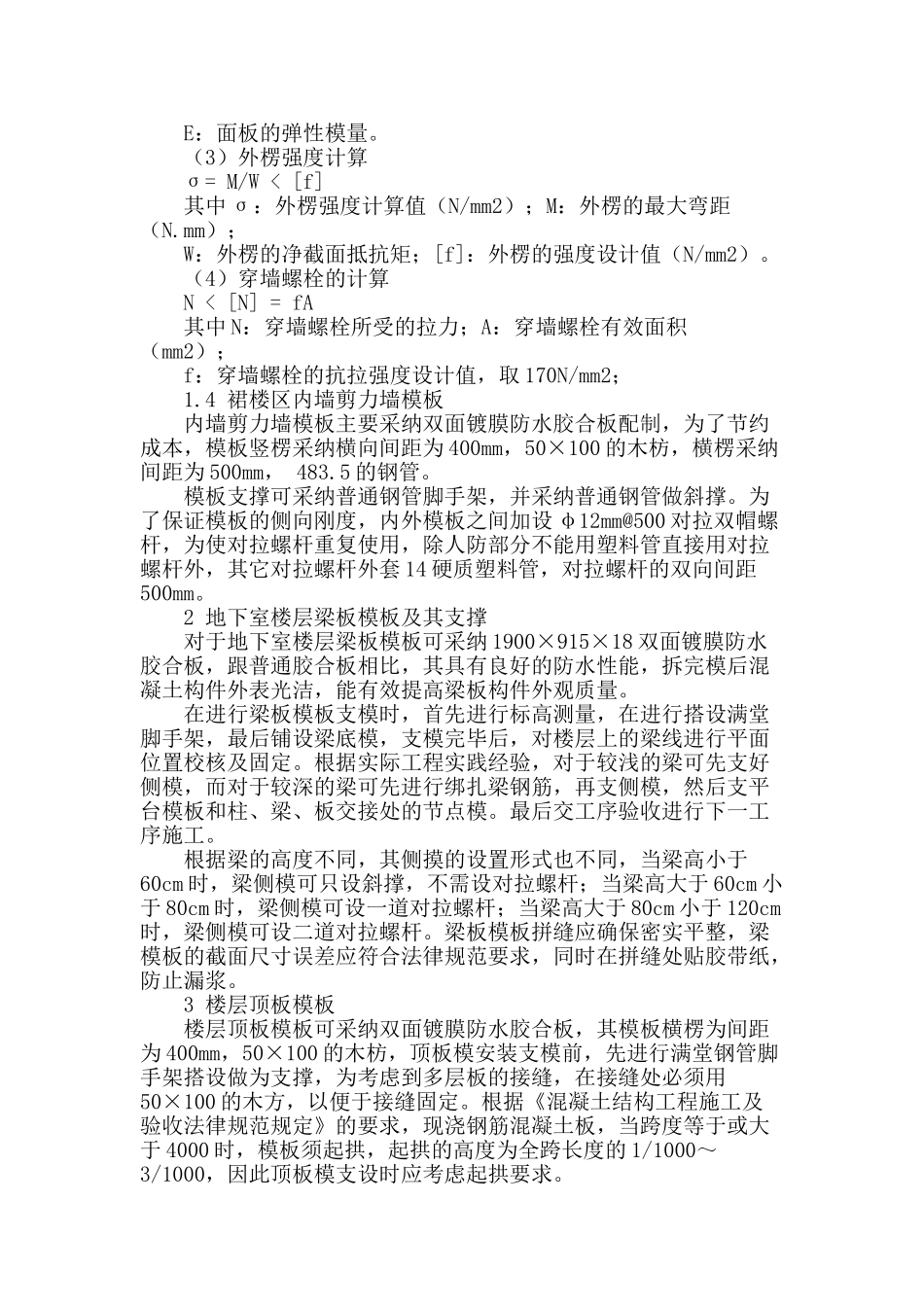

模板支撑系统在工程中的应用模板支撑系统在工程中的应用 【摘 要】模板作为建筑工程中的支撑系统，对混凝土结构外观质量、工程的施工进度及工程质量起着重要的作用，因此，必须正确选择模板支撑系统，在此基础上进行综合性经济成本分析，减少周转材料的投入，降低工程成本具有十分重要的意义。 【关键词】模板支撑系统；剪力墙；模板支撑 1 剪力墙模板 1.1 墙模板基本参数 墙模板是进行建筑工程施工中重要的组成部分，其背部支撑由两层龙骨组成，其中直接支撑模板的龙骨为次龙骨，用以支撑内层龙骨的称为外龙骨，当外龙骨组装成墙体模板时，可用穿墙螺栓把墙体上的两篇模板进行拉结，进而使穿墙螺栓成为外龙骨的支点。墙模板的弹性模量根据模板支撑系统有关规定可取 E=6×103N/mm2，抗弯强度[f]=15N/mm2，内楞通常采纳方木，截面为50×100mm，内楞间距为 300mm。 1.2 计算墙模板荷载标准值 在进行墙模板荷载标准值计算时，由于受新浇混凝土侧压力和倾倒时产生的荷载作用力的影响需要进行强度验算；在进行挠度验算时只考虑新浇混凝土侧压力的影响，其侧压力取计算中的较小值，计算公式为： 其中 γ：混凝土的重力密度，取 24.000kN/m3； t：新浇混凝土的初凝时间，为 0 时（表示无资料）取200/（T+15）； T：混凝土的入模温度；V：混凝土的浇筑速度； H：混凝土侧压力计算位置处至新浇混凝土顶面总高度； β1：外加剂影响修正系数，取 1.000；β2：混凝土坍落度影响修正系数，取 0.850。 1.3 墙模板面板的计算 墙模板面板为受弯结构，根据受弯构件的受力分析，需要对抗弯强度和刚度进行验算。计算时要根据龙骨的间距和模板面的大小作用在内楞上的三跨连续梁进行计算。 （1）强度计算 σ=M/W<[f] 其中 σ：面板的强度计算值（N/mm2）；M：面板的最大弯距（N.mm）； W：面板的净截面抵抗矩，W=50.00×1.80×1.80/6=27.00cm3； [f]：面板的强度设计值（N/mm2）。 （2）挠度计算 v=0.677ql4 /100EI <[v]=l/250 其中 q：作用在模板上的侧压力； l：计算跨度（内楞间距）； E：面板的弹性模量。 （3）外楞强度计算 σ= M/W < [f] 其中 σ：外楞强度计算值（N/mm2）；M：外楞的最大弯距（N.mm）； W：外楞的净截面抵抗矩；[f]：外楞的强度设计值（N/mm2）。 （4）穿墙螺栓的计算 N < [N] = fA 其中 N：穿墙螺栓所受的拉力；A：穿墙螺栓有效面积（mm2）； f：穿墙螺栓的抗拉强度设计值，取 170N...
