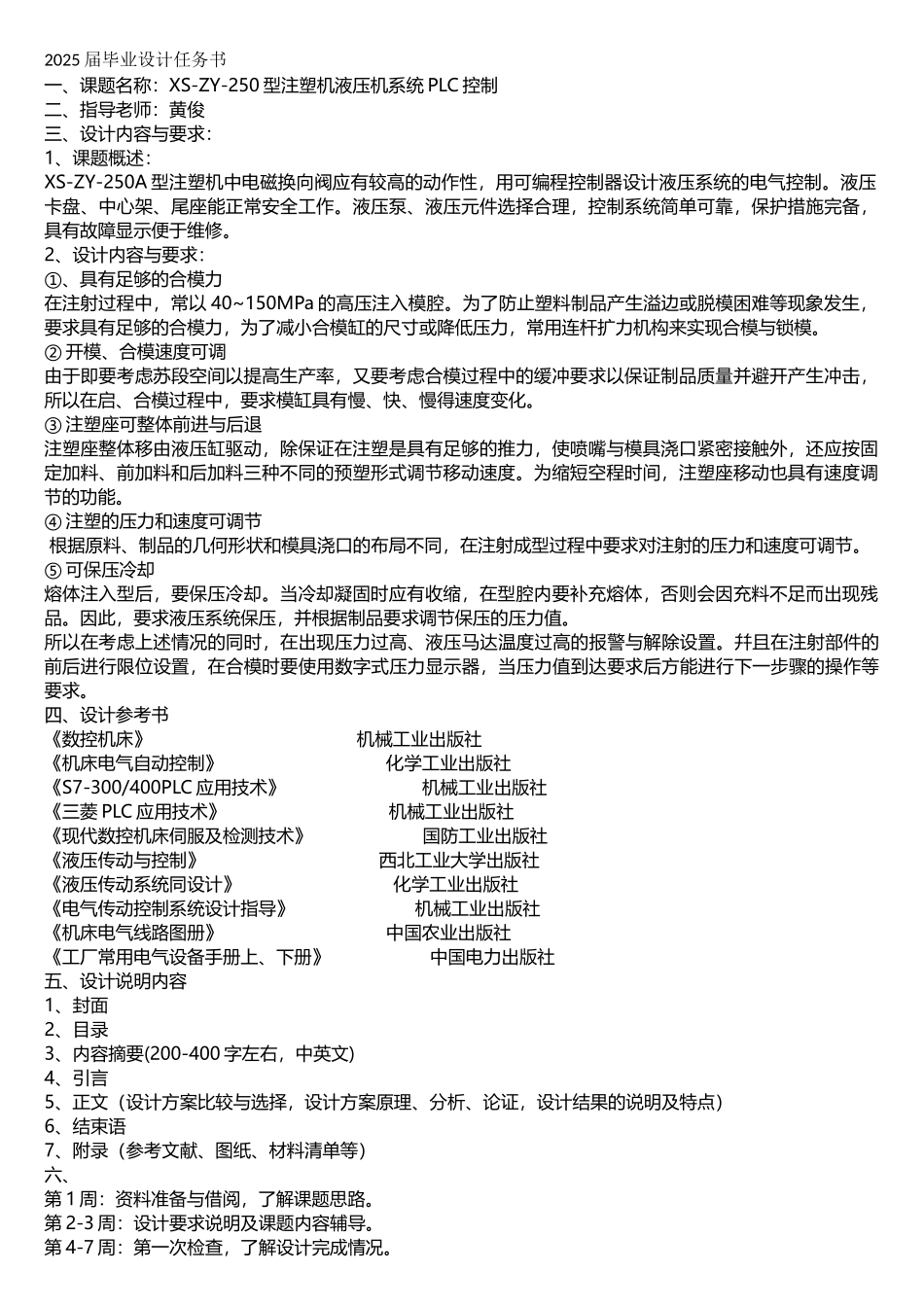

2025 届毕业设计任务书一、课题名称：XS-ZY-250 型注塑机液压机系统 PLC 控制二、指导老师：黄俊三、设计内容与要求：1、课题概述：XS-ZY-250A 型注塑机中电磁换向阀应有较高的动作性，用可编程控制器设计液压系统的电气控制。液压卡盘、中心架、尾座能正常安全工作。液压泵、液压元件选择合理，控制系统简单可靠，保护措施完备，具有故障显示便于维修。2、设计内容与要求：①、具有足够的合模力在注射过程中，常以 40~150MPa 的高压注入模腔。为了防止塑料制品产生溢边或脱模困难等现象发生，要求具有足够的合模力，为了减小合模缸的尺寸或降低压力，常用连杆扩力机构来实现合模与锁模。② 开模、合模速度可调由于即要考虑苏段空间以提高生产率，又要考虑合模过程中的缓冲要求以保证制品质量并避开产生冲击，所以在启、合模过程中，要求模缸具有慢、快、慢得速度变化。③ 注塑座可整体前进与后退注塑座整体移由液压缸驱动，除保证在注塑是具有足够的推力，使喷嘴与模具浇口紧密接触外，还应按固定加料、前加料和后加料三种不同的预塑形式调节移动速度。为缩短空程时间，注塑座移动也具有速度调节的功能。④ 注塑的压力和速度可调节 根据原料、制品的几何形状和模具浇口的布局不同，在注射成型过程中要求对注射的压力和速度可调节。⑤ 可保压冷却熔体注入型后，要保压冷却。当冷却凝固时应有收缩，在型腔内要补充熔体，否则会因充料不足而出现残品。因此，要求液压系统保压，并根据制品要求调节保压的压力值。所以在考虑上述情况的同时，在出现压力过高、液压马达温度过高的报警与解除设置。幷且在注射部件的前后进行限位设置，在合模时要使用数字式压力显示器，当压力值到达要求后方能进行下一步骤的操作等要求。四、设计参考书《数控机床》 机械工业出版社《机床电气自动控制》 化学工业出版社《S7-300/400PLC 应用技术》 机械工业出版社《三菱 PLC 应用技术》 机械工业出版社《现代数控机床伺服及检测技术》 国防工业出版社《液压传动与控制》 西北工业大学出版社《液压传动系统同设计》 化学工业出版社《电气传动控制系统设计指导》 机械工业出版社《机床电气线路图册》 中国农业出版社《工厂常用电气设备手册上、下册》 中国电力出版社五、设计说明内容1、封面2、目录3、内容摘要(200-400 字左右，中英文)4、引言5、正文（设计方案比较与选择，设计方案原理、分析、论证，设计结果的说明及特点）6、结束语7、附录（...
