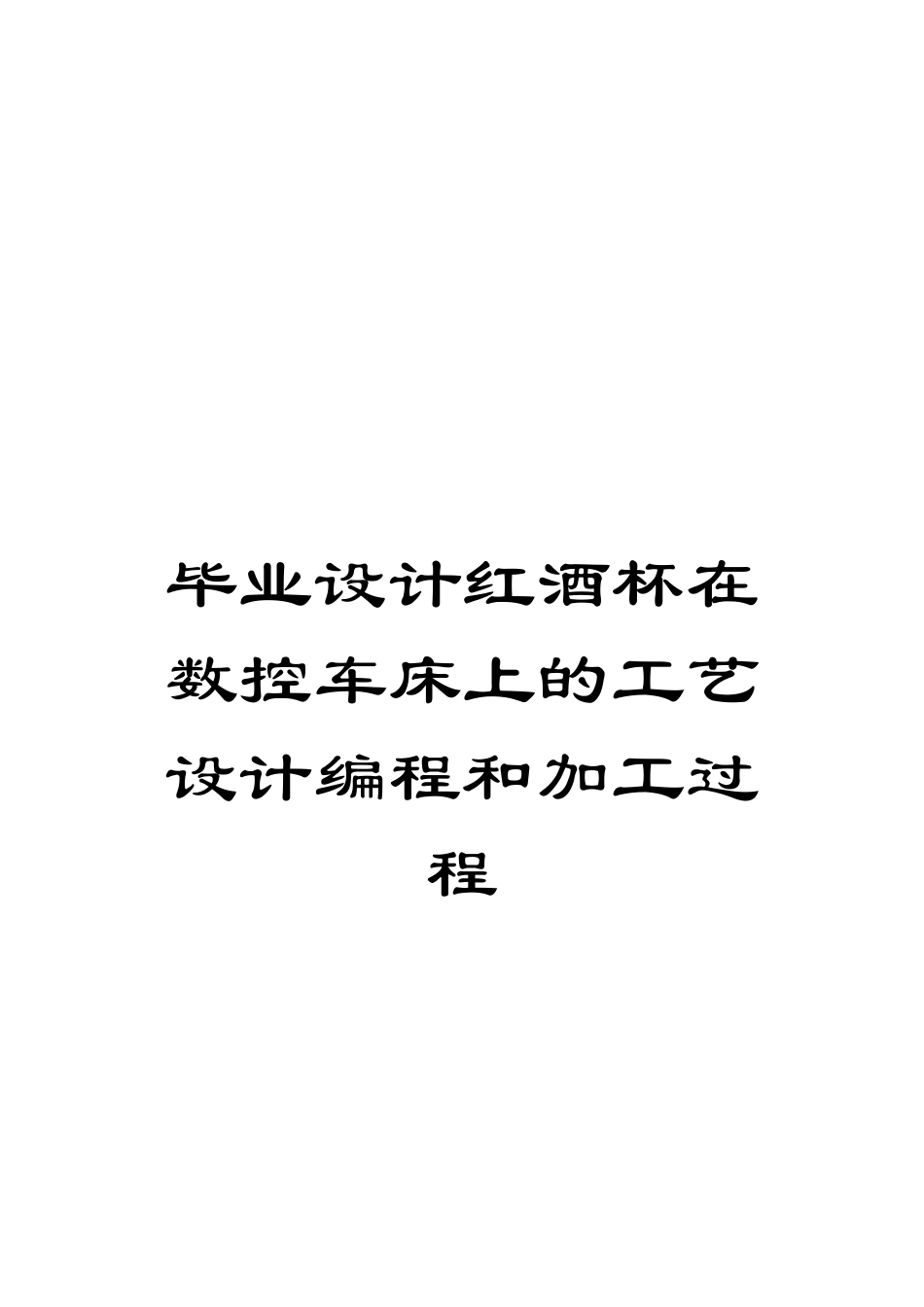

毕业设计红酒杯在数控车床上的工艺设计编程和加工过程模板

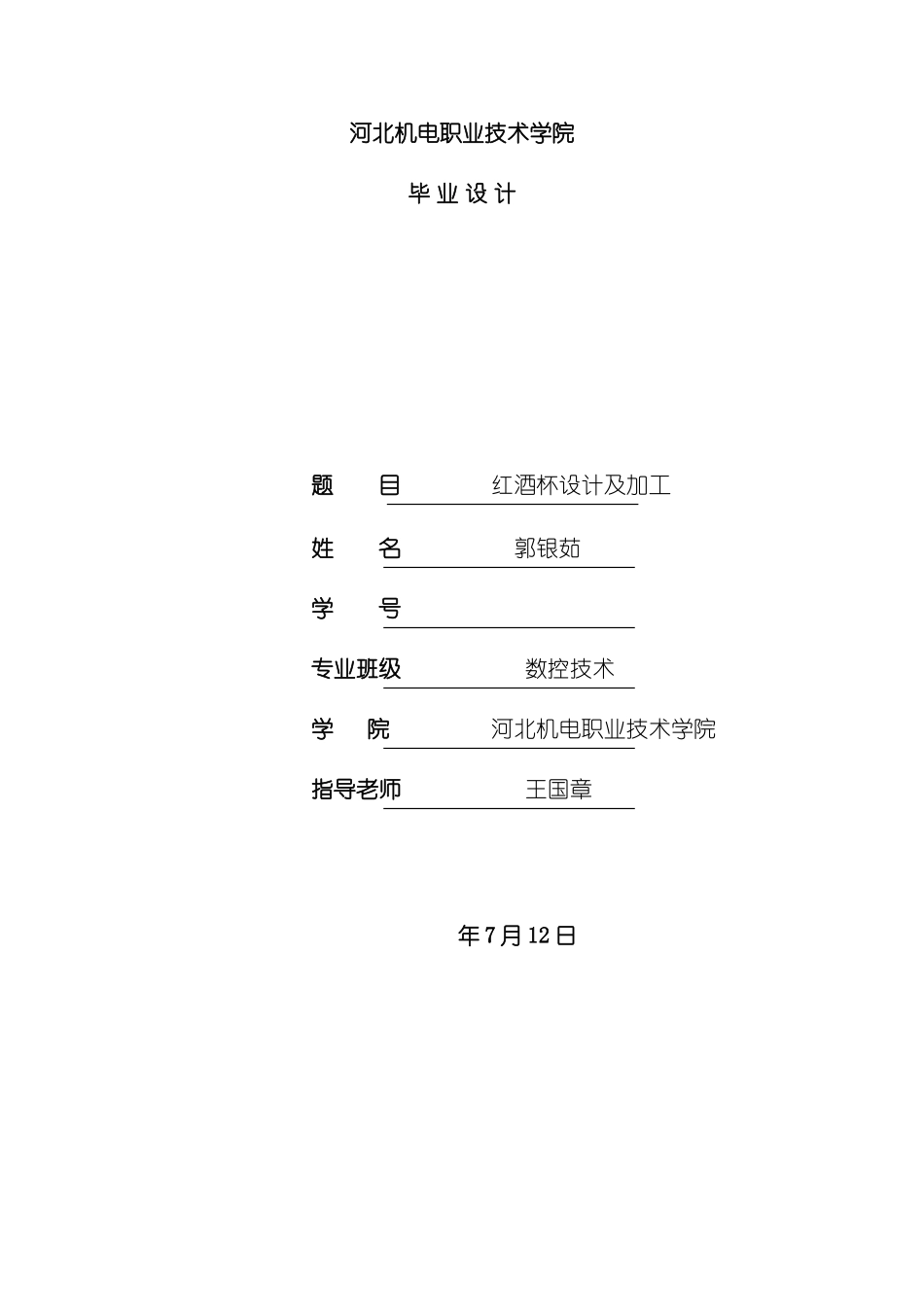

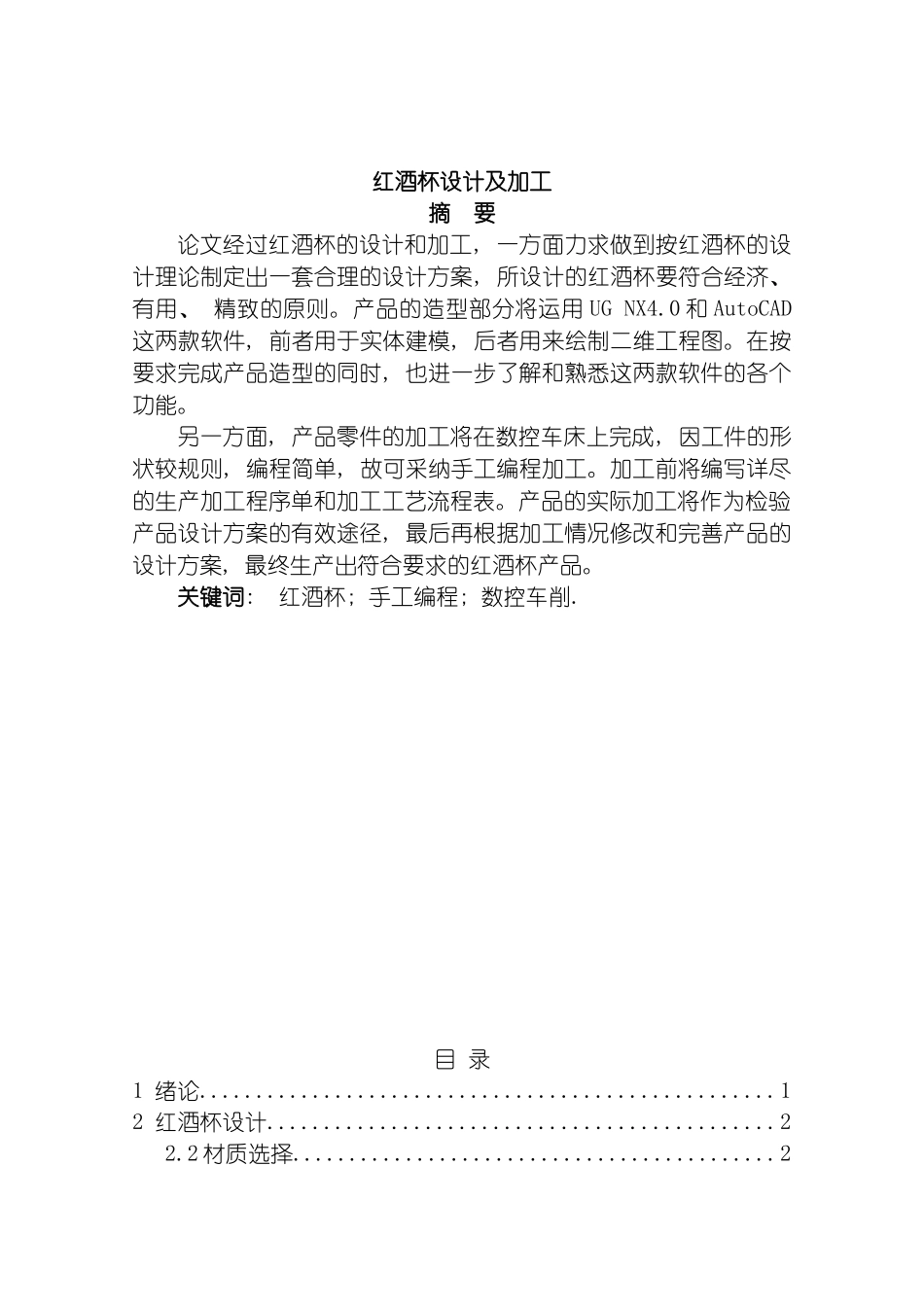

毕业设计红酒杯在数控车床上的工艺设计编程和加工过程河北机电职业技术学院毕 业 设 计题 目 红酒杯设计及加工 姓 名 郭银茹 学 号 专业班级 数控技术 学 院 河北机电职业技术学院 指导老师 王国章 年 7 月 12 日红酒杯设计及加工摘 要论文经过红酒杯的设计和加工, 一方面力求做到按红酒杯的设计理论制定出一套合理的设计方案, 所设计的红酒杯要符合经济、 有用、 精致的原则。产品的造型部分将运用 UG NX4.0 和 AutoCAD这两款软件, 前者用于实体建模, 后者用来绘制二维工程图。在按要求完成产品造型的同时, 也进一步了解和熟悉这两款软件的各个功能。另一方面, 产品零件的加工将在数控车床上完成, 因工件的形状较规则, 编程简单, 故可采纳手工编程加工。加工前将编写详尽的生产加工程序单和加工工艺流程表。产品的实际加工将作为检验产品设计方案的有效途径, 最后再根据加工情况修改和完善产品的设计方案, 最终生产出符合要求的红酒杯产品。关键词: 红酒杯; 手工编程; 数控车削.目 录1 绪论...................................................12 红酒杯设计.............................................22.2 材质选择...........................................22.3 主要品牌...........................................32.4 设计初稿...........................................53 红酒杯实体造型.........................................53.1 零件造型思路......................................53.2 红酒杯实体造型....................................63.2.1 新建零件文件.................................63.2.2 绘制截面曲线的草图...........................63.2.3 利用回旋生成实体.............................73.2.4 实体倒圆角...................................83.2.5 隐藏实体多余轮廓线...........................93.2.6 保存文件.....................................94 红酒杯编程加工.........................................94.1 加工工艺分析......................................94.2 分析零件图样, 确定加工方案.......................104.3 零件材料分析.....................................104.4 数控机床的选择....................................114.5 工件的定位与装夹.................................124.6 刀具选...
