××kV变电站工程电气装置通信系统设备安装单位工程竣工资料VIP免费

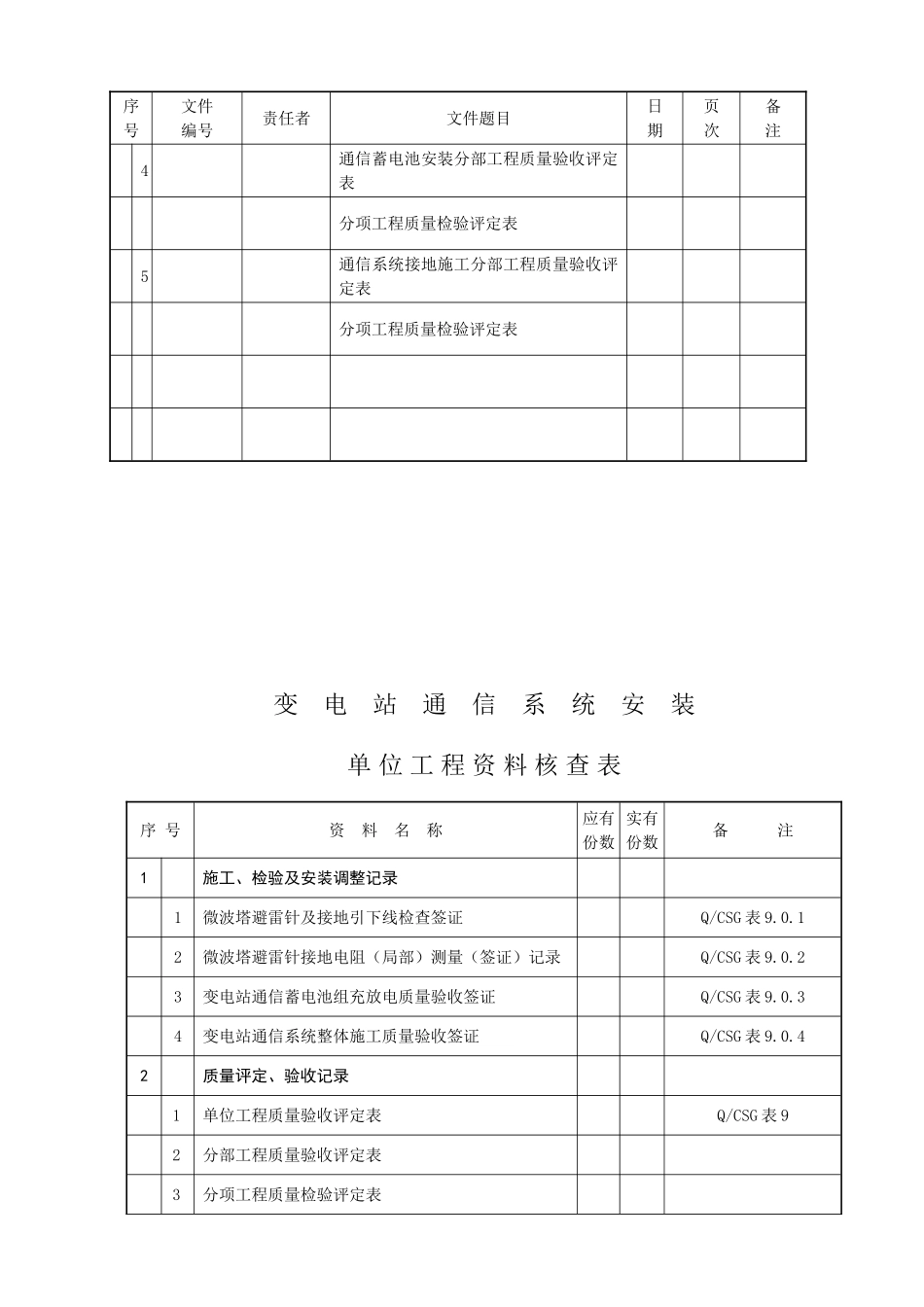

××kV变电站工程电气装置通信系统设备安装单位工程竣工资料通信系统设备安装单位工程竣工资料卷内目次序号文件编号责任者文件题目日期页次备注1单位工程资料核查项目表2施工、检验及安装调整记录3质量评定、验收记录1通信系统设备安装单位工程质量验收评定表2通信系统一次设备安装分部工程质量验收评定表分项工程质量检验评定表3通信二次设备安装分部工程质量验收评定表分项工程质量检验评定表序号文件编号责任者文件题目日期页次备注4通信蓄电池安装分部工程质量验收评定表分项工程质量检验评定表5通信系统接地施工分部工程质量验收评定表分项工程质量检验评定表变电站通信系统安装单位工程资料核查表序号资料名称应有份数实有份数备注1施工、检验及安装调整记录1微波塔避雷针及接地引下线检查签证Q/CSG表9.0.12微波塔避雷针接地电阻（局部）测量（签证）记录Q/CSG表9.0.23变电站通信蓄电池组充放电质量验收签证Q/CSG表9.0.34变电站通信系统整体施工质量验收签证Q/CSG表9.0.42质量评定、验收记录1单位工程质量验收评定表Q/CSG表92分部工程质量验收评定表3分项工程质量检验评定表质检机构核查结论签名施工单位年月日监理年月日微波塔避雷针及引下线检查签证表号：Q/CSG表9.0.1接闪器安装高度m接闪器材质避雷针长度m引下线材质规格mm引下线根数引下线固定点最大距离m水平接地体材质规格mm垂直接地体材质规格mm引下线搭接最小长度mm检验项目检验结果备注避雷针与引下线连接方式接地沟深度m接地装置连接方法接地体搭接长度mm接地体焊接面数水平与垂直接地体连接方法焊接处的防腐措施接地装置顶面距地面高度m沟内无石块、建筑垃圾接地装置与道路的距离m接地装置与主接地网的距离m避雷针接地装置接地电阻Ω检查结论：(经检查，上列接地装置隐蔽前检查项目，施工质量符合规范规定，可以隐蔽。但回填土中不应含有石块及建筑垃圾，回填后应分层夯实)验收单位验收意见签名施工队年月日项目部年月日监理年月日微波塔接地电阻（局部）测量（签证）记录表号：Q/CSG表9.0.2测量范围测量日期接地电阻测量方法、技术参数及接线示意图（后附测量报告）：测量前5日内有未下过雨、雪测量时环境温度℃使用仪表规格型号编号及使用有效期接地电阻设计值Ω接地电阻实测值Ω质检机构验收结论签名测量单位年月日监理年月日变电站通信蓄电池组充、放电质量验收签证表号：Q/CSG表9.0.3电池型号额定容量A·h额定电压V电池特性介质状态电池个数制造厂家出厂编号出厂日期检查项目检查结果检查项目检查结果蓄电池室（柜）内环境蓄电池室照明蓄电池组外观蓄电池组编号连接端子间有未涂电力复合脂电池组对地绝缘MΩ补充充电前单瓶最低电压V补充终止单瓶最低电压V电池组放电电流A电池组放电时间h放电终止单瓶最低电压V电池组充放电次数电池组放电容量A·h放电容量是额定容量的倍数充放电结束电解液液面检查结论：（本蓄电池组于年月日，充、放电结束。放电容量为A·h，达到额定容量的％。现蓄电池组已投入浮充电运行）质检机构验收意见签名施工队年月日项目部年月日监理年月日变电站通信系统整体施工质量验收签证表号：Q/CSG表9.0.4端机型号规格容量制造厂家出厂编号出厂日期检验项目检查结果光缆施工工艺光缆主要传输特性铜导线电特性光缆护层对地绝缘光缆接地电阻孔洞封堵传输设备机架安装配线架安装布线检查光端机测试中继器测试复用电端机测试系统连通测试通信系统接地验收结论：质检机构验收意见签名施工队年月日项目部年月日监理年月日通信系统设备安装单位工程质量验收评定表工程编号：9表号：Q/CSG表9序号分部工程名称评定结果备注1通信系统一次设备安装Q/CSG表9.12通信二次设备安装Q/CSG表9.23通信蓄电池安装Q/CSG表9.34通信系统接地Q/CSG表9.4应有资料份实有资料份资料核查结论有未因施工的原因造成设备严重损坏有未发生过因接地及短路事故造成设备严重损坏分部试运行中，有未因电气的原因而造成设备严重损坏验收结论：质检机构质量验收评定意见签名施工队年月日项目部年月日监理年月日通信系统一次设备安装分部工程质量验收评定表工程编号：9-1表号：Q/CSG表9.1序号分项工程名称性质评定结果备注1通信系...
