气吹机的操作指南

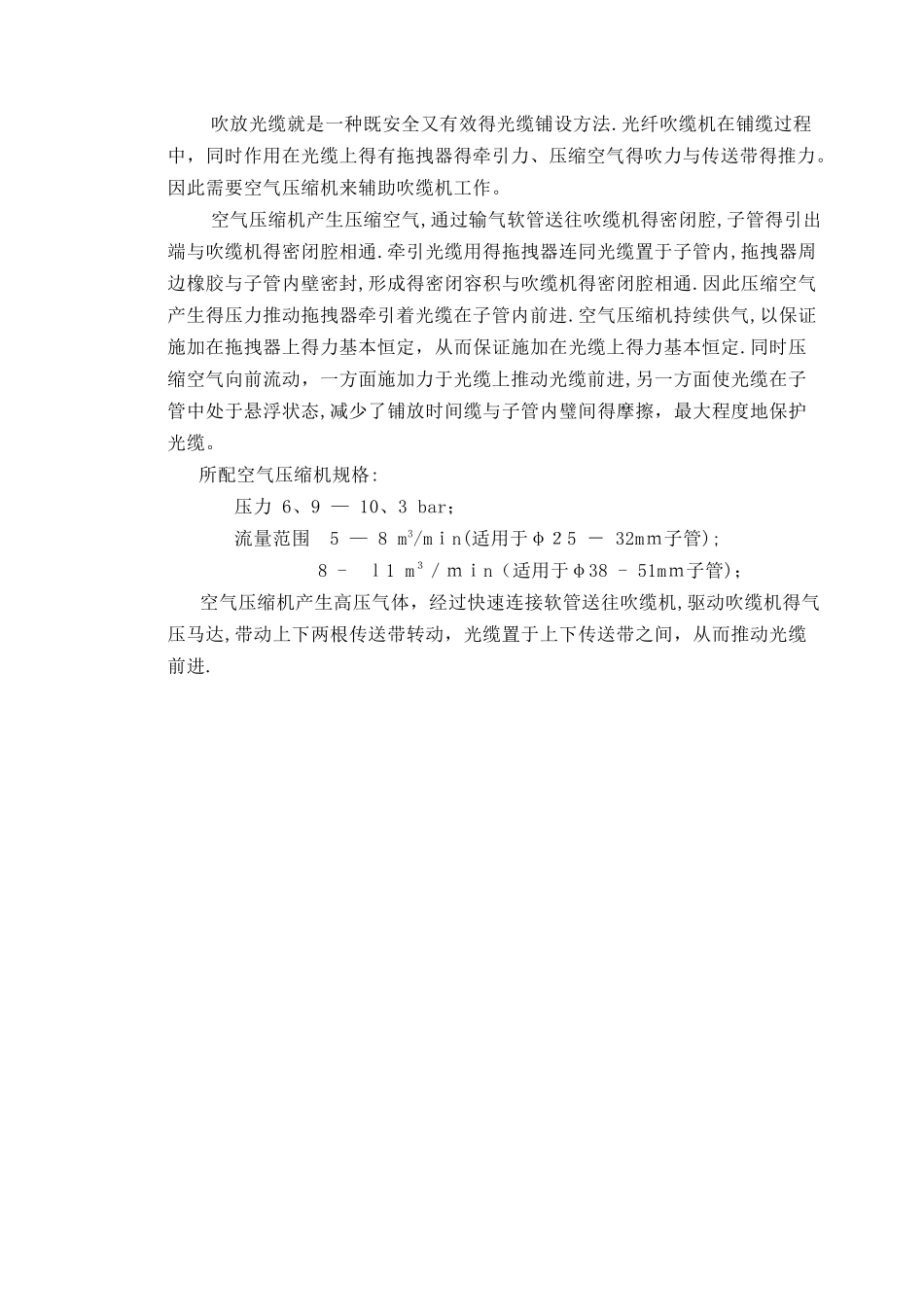

光纤吹缆机施工作业指导书目 录第一章 吹缆机安全操作注意事项 ) 第二章 吹缆机得工作原理 第三章 吹缆机安装及设置 第四章 吹缆机操作步骤第五章 吹缆机拆卸步骤第六章 吹缆机得维护第七章 吹缆机常见故障及解决办法第一章 安全操作注意事项ﻩ在使用光纤吹缆机之前，需要认真阅读与理解所有操作程序与安全操作规程,注意本手册所列得各项安全注意事项.1、1 安全工作区域１.1.1 穿戴个人保护装备:安全帽，安全眼镜,安全手套,安全鞋。1。1.２ 操作者不能站立于松软得地面上。1。1.3 当进行吹缆操作时，应尽量远离输气管与硅芯管。１．１．４ 当空压机在使用时应远离人孔。1.1.5 吹缆机只能用于吹缆。不要使用没有气块组件得传送带直接推或拉光缆。1。１.６ 电缆盘不要离吹缆机太近，为确保正常得控制应将电缆盘置于适当远得地方。１。1。7 不要损坏减压阀。１。１.８ 吹缆时硅管末端应有人值守.1。1．９ 吹缆机工作时,手应远离驱动部分。1、2 气压设备光纤吹缆机就是一种气动设备，使用压缩空气在气密性很好得子管中高速铺放光缆。操作机器时,应注意以下事项.1.2.1 加压前拧紧所有接头，连接或拆管前应释放其内得压力。1.2.2 压缩空气会产生碎片，应穿个人防护装备。1.2.3 吹放光缆时,不要让人接近光缆到达得出口。1.2.4 定期检查输气软管,假如损坏则及时替换。ﻬ第二章 吹缆机工作原理吹放光缆就是一种既安全又有效得光缆铺设方法.光纤吹缆机在铺缆过程中，同时作用在光缆上得有拖拽器得牵引力、压缩空气得吹力与传送带得推力。因此需要空气压缩机来辅助吹缆机工作。空气压缩机产生压缩空气,通过输气软管送往吹缆机得密闭腔,子管得引出端与吹缆机得密闭腔相通.牵引光缆用得拖拽器连同光缆置于子管内,拖拽器周边橡胶与子管内壁密封,形成得密闭容积与吹缆机得密闭腔相通.因此压缩空气产生得压力推动拖拽器牵引着光缆在子管内前进.空气压缩机持续供气,以保证施加在拖拽器上得力基本恒定，从而保证施加在光缆上得力基本恒定.同时压缩空气向前流动，一方面施加力于光缆上推动光缆前进,另一方面使光缆在子管中处于悬浮状态,减少了铺放时间缆与子管内璧间得摩擦，最大程度地保护光缆。所配空气压缩机规格:压力 6、9 — 10、3 bar；流量范围 5 — 8 m3/mｉn(适用于φ２5 － 32mｍ子管);8 - ｌ1 m３／ｍｉn（适用于φ38 - 51mｍ子管)；空气压缩机产生高压气体，经过快速连接软管送往吹缆机,驱动吹缆机得气压马达...
