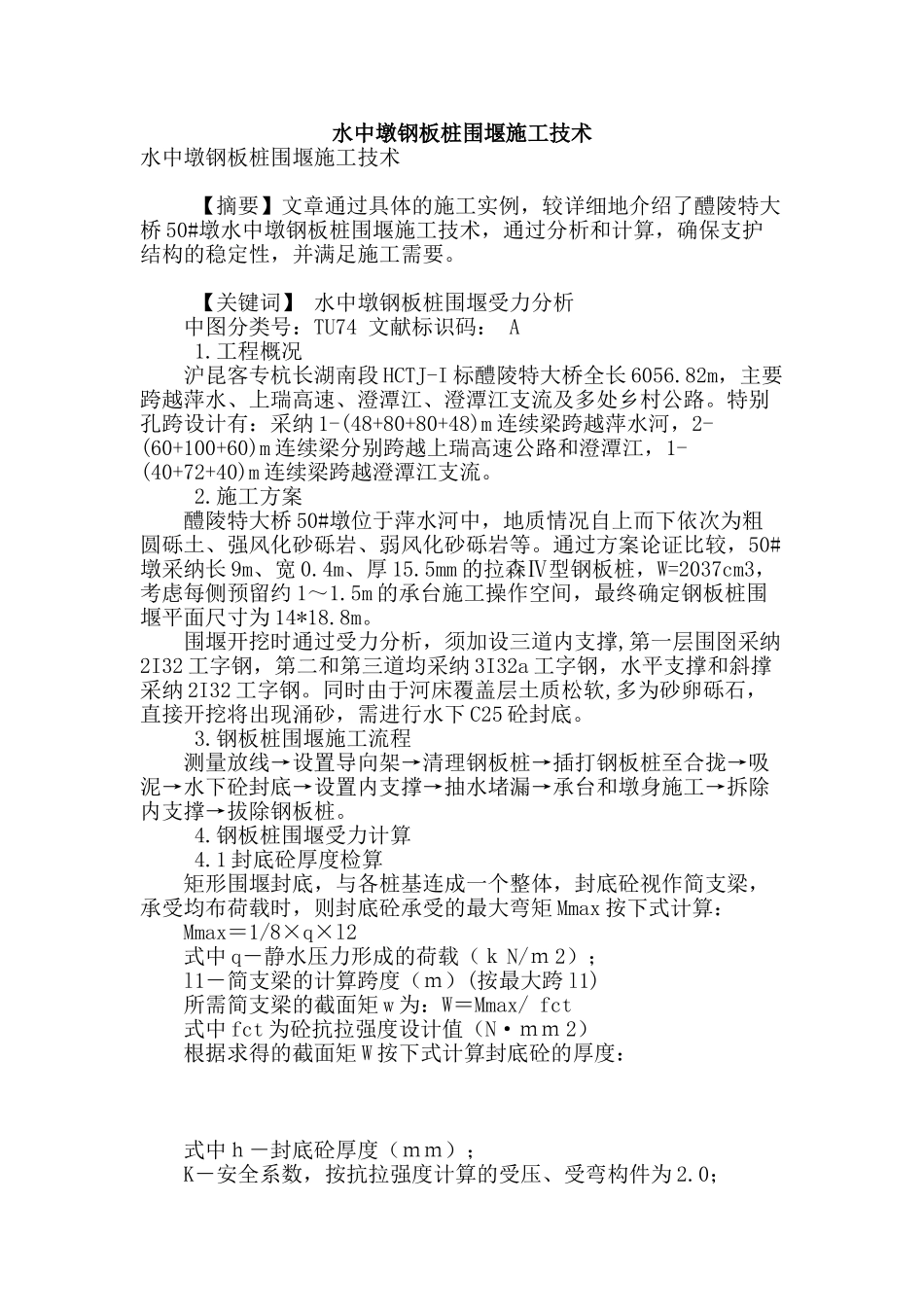

水中墩钢板桩围堰施工技术

水中墩钢板桩围堰施工技术水中墩钢板桩围堰施工技术 【摘要】文章通过具体的施工实例，较详细地介绍了醴陵特大桥 50#墩水中墩钢板桩围堰施工技术，通过分析和计算，确保支护结构的稳定性，并满足施工需要。 【关键词】 水中墩钢板桩围堰受力分析 中图分类号：TU74 文献标识码： A 1.工程概况 沪昆客专杭长湖南段 HCTJ-I 标醴陵特大桥全长 6056.82m，主要跨越萍水、上瑞高速、澄潭江、澄潭江支流及多处乡村公路。特别孔跨设计有：采纳 1-(48+80+80+48)m 连续梁跨越萍水河，2-(60+100+60)m 连续梁分别跨越上瑞高速公路和澄潭江，1-(40+72+40)m 连续梁跨越澄潭江支流。 2.施工方案 醴陵特大桥 50#墩位于萍水河中，地质情况自上而下依次为粗圆砾土、强风化砂砾岩、弱风化砂砾岩等。通过方案论证比较，50#墩采纳长 9m、宽 0.4m、厚 15.5mm 的拉森Ⅳ型钢板桩，W=2037cm3，考虑每侧预留约 1～1.5m 的承台施工操作空间，最终确定钢板桩围堰平面尺寸为 14*18.8m。 围堰开挖时通过受力分析，须加设三道内支撑,第一层围囹采纳2I32 工字钢，第二和第三道均采纳 3I32a 工字钢，水平支撑和斜撑采纳 2I32 工字钢。同时由于河床覆盖层土质松软,多为砂卵砾石，直接开挖将出现涌砂，需进行水下 C25 砼封底。 3.钢板桩围堰施工流程 测量放线→设置导向架→清理钢板桩→插打钢板桩至合拢→吸泥→水下砼封底→设置内支撑→抽水堵漏→承台和墩身施工→拆除内支撑→拔除钢板桩。 4.钢板桩围堰受力计算 4.1 封底砼厚度检算 矩形围堰封底，与各桩基连成一个整体，封底砼视作简支梁，承受均布荷载时，则封底砼承受的最大弯矩 Mmax 按下式计算： Mmax＝1/8×q×l2 式中 q－静水压力形成的荷载（ｋ N/ｍ 2）； l1－简支梁的计算跨度（ｍ）(按最大跨 l1) 所需简支梁的截面矩 w 为：W＝Mmax/ fct 式中 fct 为砼抗拉强度设计值（N·ｍｍ 2） 根据求得的截面矩 W 按下式计算封底砼的厚度： 式中ｈ－封底砼厚度（ｍｍ）； K－安全系数，按抗拉强度计算的受压、受弯构件为 2.0； Mmax－板的最大弯矩（N·ｍｍ）； ｂ－梁宽，单位长度取 1000 ｍｍ； fct－砼抗拉强度设计值（N·ｍｍ 2）。C25 取 1.9MPa。 50#墩： 横桥向桩间距 l1=4.3 ｍ,纵桥向 l2=2.3 ｍ,fct=1.9N·ｍｍ2，H 水深＝5.29 ｍ。 q =ρgh=1000kg/m3×10N/kg×5.29m=52.9kN/ｍ 2； Mmax =1/8×52.9kN/ｍ 2×(2.3 2+4.3 2)2×1 ...
