水力自控翻板闸门在龙胜广南水电站中的设计应用

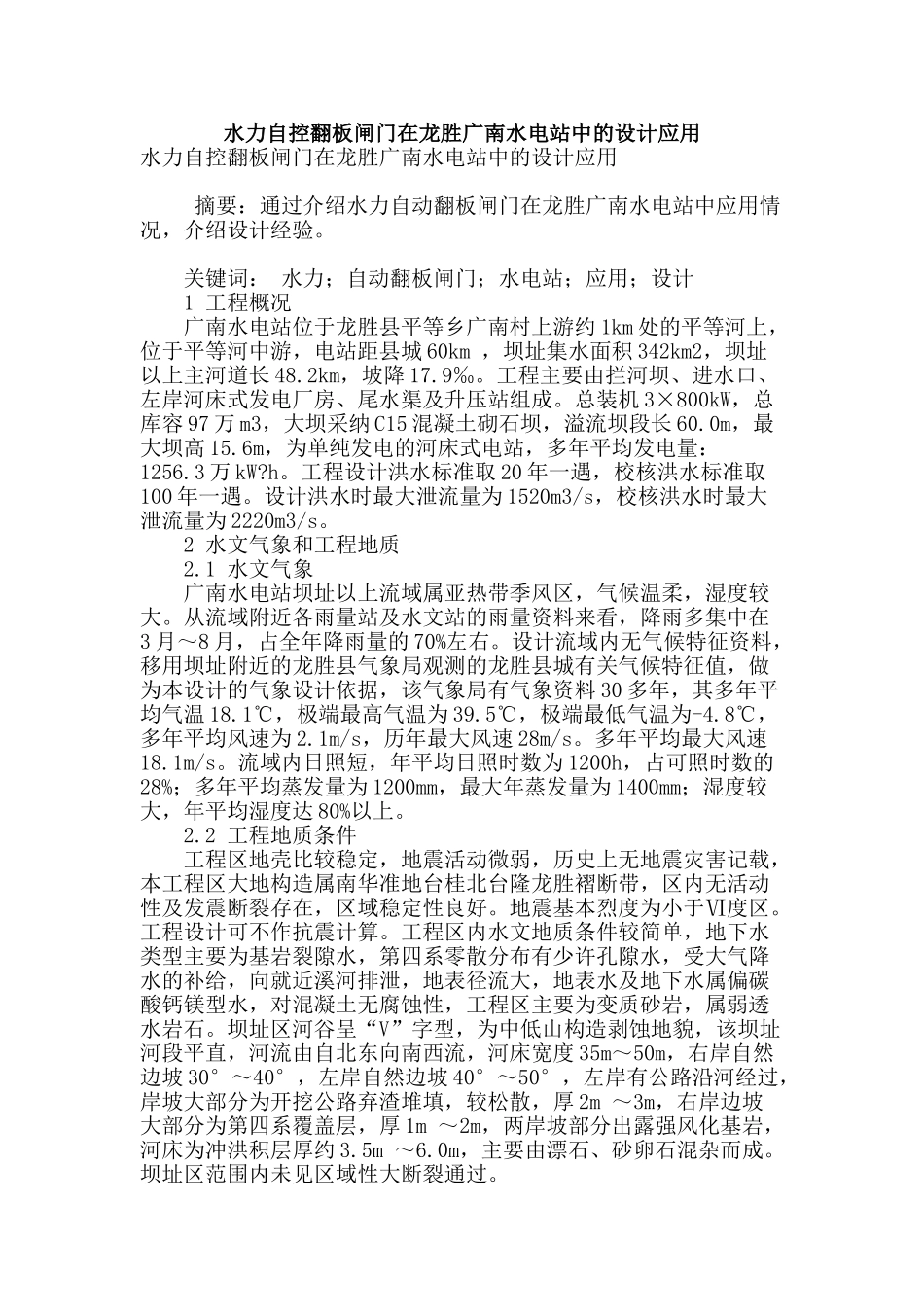

水力自控翻板闸门在龙胜广南水电站中的设计应用_第1页
1/3

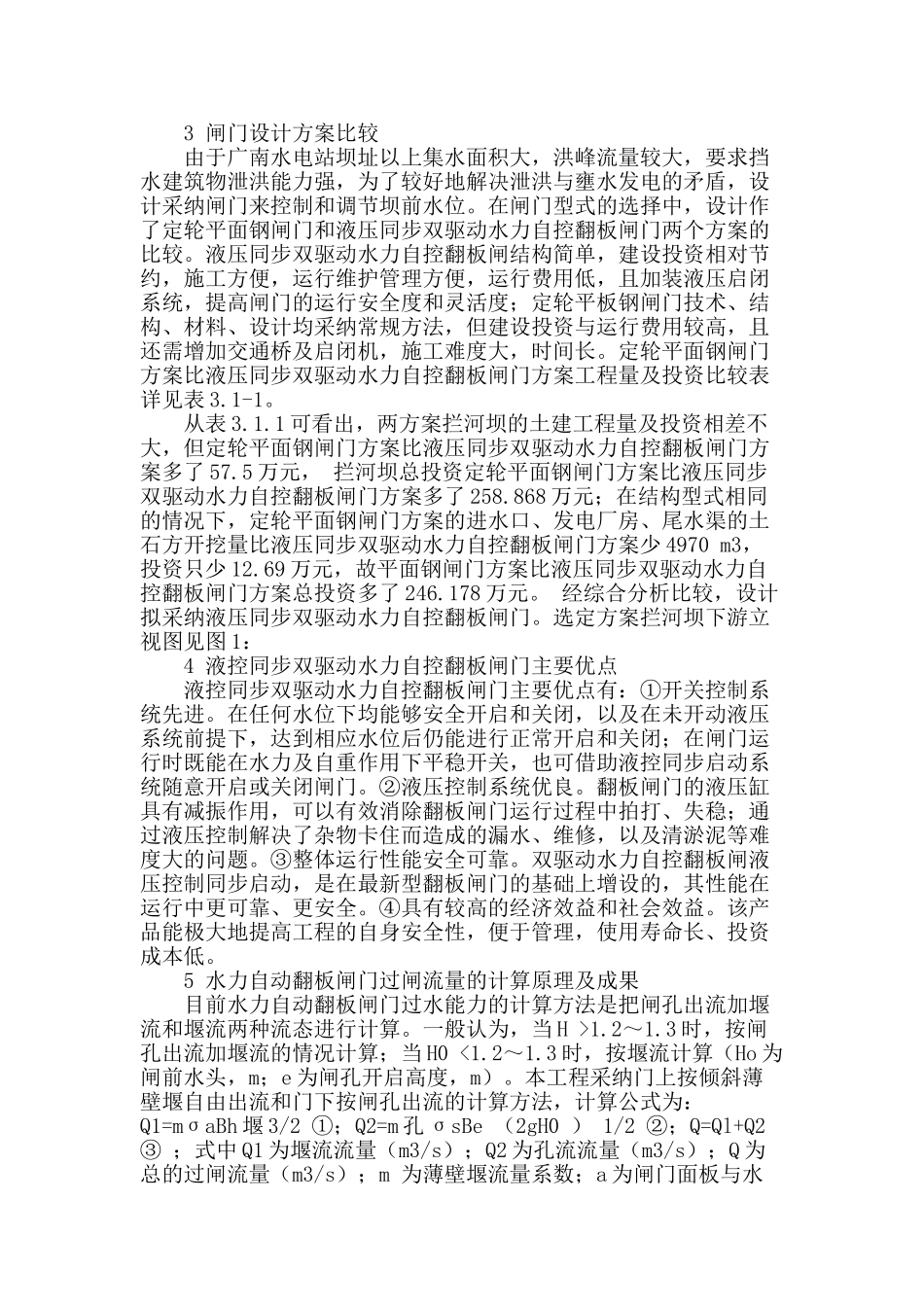

水力自控翻板闸门在龙胜广南水电站中的设计应用_第2页
2/3

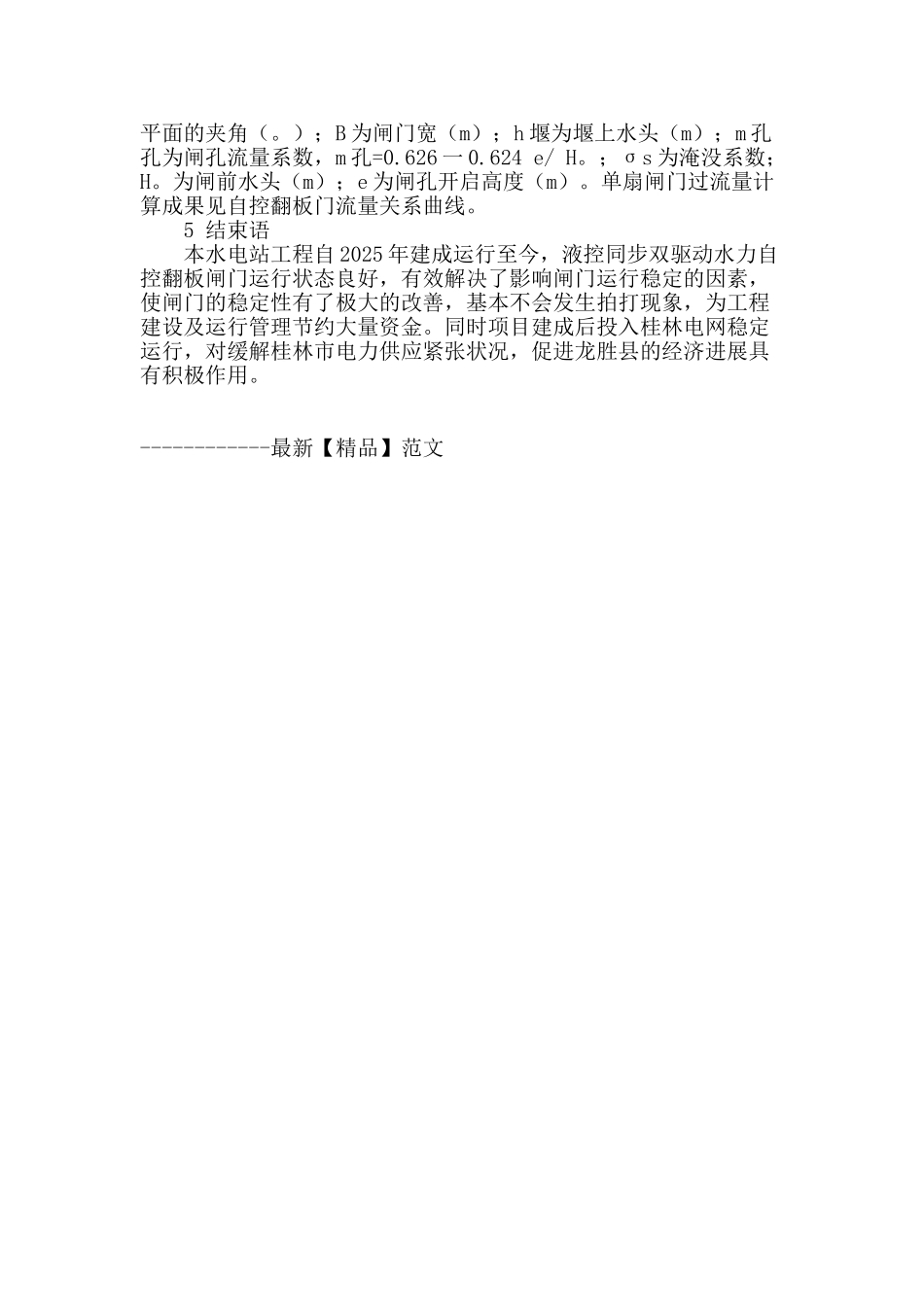

水力自控翻板闸门在龙胜广南水电站中的设计应用_第3页
3/3
水力自控翻板闸门在龙胜广南水电站中的设计应用水力自控翻板闸门在龙胜广南水电站中的设计应用 摘要:通过介绍水力自动翻板闸门在龙胜广南水电站中应用情况,介绍设计经验。 关键词: 水力;自动翻板闸门;水电站;应用;设计 1 工程概况 广南水电站位于龙胜县平等乡广南村上游约 1km 处的平等河上,位于平等河中游,电站距县城 60km ,坝址集水面积 342km2,坝址以上主河道长 48.2km,坡降 17.9‰。工程主要由拦河坝、进水口、左岸河床式发电厂房、尾水渠及升压站组成。总装机 3×800kW,总库容 97 万 m3,大坝采纳 C15 混凝土砌石坝,溢流坝段长 60.0m,最大坝高 15.6m,为单纯发电的河床式电站,多年平均发电量:1256.3 万 kW?h。工程设计洪水标准取 20 年一遇,校核洪水标准取100 年一遇。设计洪水时最大泄流量为 1520m3/s,校核洪水时最大泄流量为 2220m3/s。 2 水文气象和工程地质 2.1 水文气象 广南水电站坝址以上流域属亚热带季风区,气候温柔,湿度较大。从流域附近各雨量站及水文站的雨量资料来看,降雨多集中在3 月~8 月,占全年降雨量的 70%左右。设计流域内无气候特征资料,移用坝址附近的龙胜县气象局观测的龙胜县城有关气候特征值,做为本设计的气象设计依据,该气象局有气象资料 30 多年,其多年平均气温 18.1℃,极端最高气温为 39.5℃,极端最低气温为-4.8℃,多年平均风速为 2.1m/s,历年最大风速 28m/s。多年平均最大风速18.1m/s。流域内日照短,年平均日照时数为 1200h,占可照时数的28%;多年平均蒸发量为 1200mm,最大年蒸发量为 1400mm;湿度较大,年平均湿度达 80%以上。 2.2 工程地质条件 工程区地壳比较稳定,地震活动微弱,历史上无地震灾害记载,本工程区大地构造属南华准地台桂北台隆龙胜褶断带,区内无活动性及发震断裂存在,区域稳定性良好。地震基本烈度为小于Ⅵ度区。工程设计可不作抗震计算。工程区内水文地质条件较简单,地下水类型主要为基岩裂隙水,第四系零散分布有少许孔隙水,受大气降水的补给,向就近溪河排泄,地表径流大,地表水及地下水属偏碳酸钙镁型水,对混凝土无腐蚀性,工程区主要为变质砂岩,属弱透水岩石。坝址区河谷呈“V”字型,为中低山构造剥蚀地貌,该坝址河段平直,河流由自北东向南西流,河床宽度 35m~50m,右岸自然边坡 30°~40°,左岸自然边坡 40°~50°,左岸有公路沿河经过,岸坡大部分为开挖公路弃渣堆填,较松散,厚...
